DETALLES CONSTRUCTIVOS EN MUROS

Ejemplos de detalles de muros en DWG y AutoCAD

Los muros son uno de los elementos esenciales en cualquier proyecto arquitectónico, ya que cumplen funciones estructurales, de cerramiento y de protección frente a agentes externos. Su correcta definición es clave para garantizar la seguridad, la durabilidad y el buen comportamiento térmico y acústico de la edificación.

En Ficherotecnia ponemos a disposición un amplio repertorio de detalles constructivos en DWG que abarcan distintas tipologías: muros de ladrillo y carga, muros de hormigón para sótanos, muros de piedra y mampostería tradicional, muros cortina en fachadas ligeras, soluciones de adobe sostenibles y muros de contención o pantallas estructurales.

Todos los detalles han sido elaborados para insertar, editar o adaptar a las necesidades de cada proyecto. Gracias a esta biblioteca, arquitectos e ingenieros pueden resolver con rapidez encuentros constructivos, uniones con forjados o cubiertas, sistemas de aislamiento y acabados exteriores.

Estos ejemplos no solo ahorran tiempo de dibujo, sino que también aportan un rigor técnico basado en normativa y buenas prácticas constructivas, lo que facilita su uso en memorias gráficas, licencias y documentación de obra.

Tipologías de detalles constructivos disponibles para muros

Los detalles constructivos de muros son un recurso indispensable para definir correctamente cerramientos, cargas y encuentros estructurales en proyectos de arquitectura e ingeniería. En Ficherotecnia hemos organizado un catálogo de ejemplos editables que abordan las principales tipologías de muro empleadas en edificación, desde soluciones tradicionales hasta sistemas contemporáneos y sostenibles.

Muros de ladrillo y carga tradicional

Los detalles de muros de ladrillo muestran soluciones habituales en viviendas y edificios tradicionales. Incluyen secciones de muros portantes, aparejos de fábrica, apoyos sobre cimentaciones, encuentros con forjados y soluciones de aislamiento térmico y acústico. Estos ejemplos permiten al proyectista visualizar cómo se resuelve la transmisión de cargas y cómo se integran los acabados interiores y exteriores.

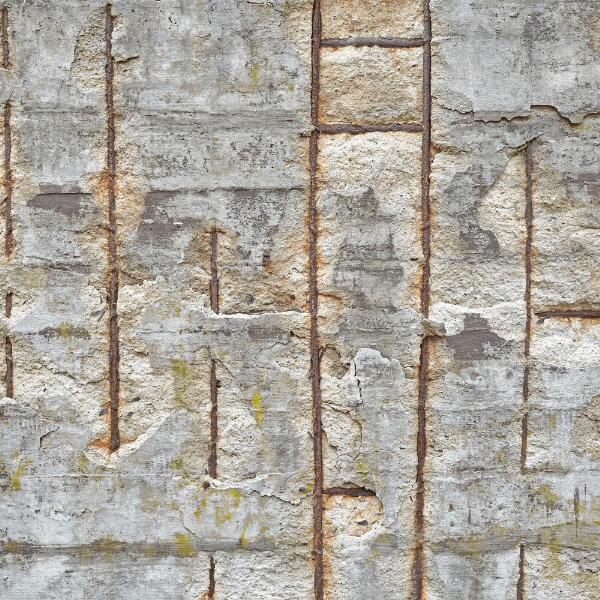

Muros de hormigón armado

En proyectos con cimentaciones profundas o espacios enterrados, los muros de hormigón armado son la solución más extendida. Los detalles incluyen armaduras longitudinales y transversales, impermeabilización exterior, drenajes, juntas de dilatación y sistemas de protección frente a la humedad. Son especialmente útiles para diseñar sótanos, garajes o muros pantalla que deban resistir empujes de tierras y cargas estructurales.

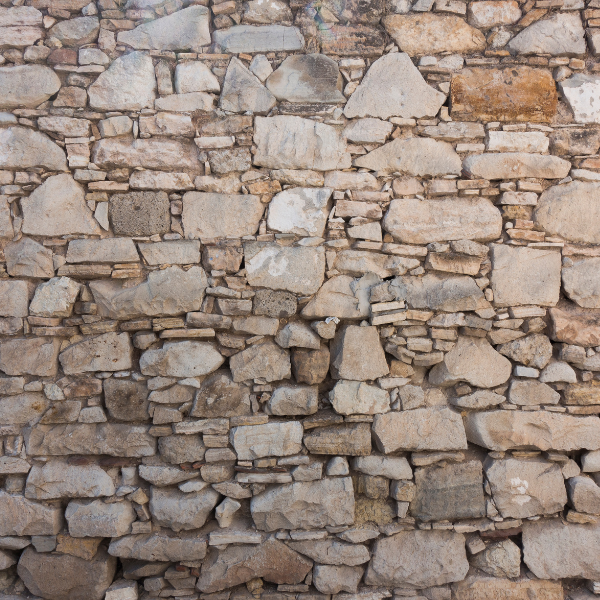

Muros de piedra y mampostería

Los detalles de muros de piedra o mampostería recogen soluciones constructivas tradicionales que siguen vigentes en proyectos de restauración, rehabilitación o arquitectura rural. Se representan las distintas disposiciones de la piedra, los morteros de unión, los refuerzos estructurales y las soluciones de encuentro con forjados o cubiertas. Estos ejemplos permiten combinar valor patrimonial con criterios técnicos actuales.

Muros cortina y fachadas ligeras

Los muros cortina son un elemento habitual en edificios contemporáneos. Los detalles incluyen perfiles de aluminio, vidrios, anclajes a la estructura portante, juntas de estanqueidad, drenajes y aislamiento. Se representan secciones horizontales y verticales para mostrar cómo se resuelven encuentros en esquinas, coronaciones o apoyos intermedios, garantizando transparencia, ligereza y prestaciones energéticas.

Muros de adobe y soluciones sostenibles

En proyectos de bioconstrucción o arquitectura sostenible, los muros de adobe son una alternativa eficiente y de bajo impacto ambiental. Los detalles incluyen el dimensionado de bloques, los refuerzos estructurales, la protección frente a la humedad y las uniones con cimentaciones y cubiertas. Se trata de ejemplos que combinan técnicas tradicionales con la normativa actual para lograr muros resistentes y energéticamente eficientes.

Muros de contención y pantallas de hormigón

Los muros de contención y pantallas son esenciales en proyectos con diferencias de cota o terrenos con riesgo de deslizamiento. Los detalles muestran distintos tipos (en ménsula, de gravedad, anclados), armados, sistemas de drenaje, geotextiles y encuentros con la cimentación. Estos ejemplos permiten justificar el diseño frente a empujes de tierras y aguas, garantizando seguridad y estabilidad estructural.

Ventajas de descargar nuestros detalles constructivos de muros

Contar con un banco de detalles constructivos en muros permite al proyectista trabajar con mayor rapidez y precisión. Los ejemplos de Ficherotecnia están pensados para resolver tanto soluciones tradicionales como sistemas actuales de hormigón armado, muros cortina o pantallas de contención.

La principal ventaja es que los archivos son totalmente editables, lo que facilita su adaptación a las características de cada proyecto. Además, están organizados por tipologías y cumplen con criterios técnicos y normativos, lo que aporta seguridad al integrarlos en memorias gráficas, licencias de obra o documentación de ejecución.

Con estos detalles, arquitectos e ingenieros reducen tiempos de dibujo, evitan errores en la definición de encuentros y disponen de soluciones claras para muros exteriores, interiores, sótanos o fachadas ligeras.

Formatos disponibles para descarga

Para garantizar la máxima compatibilidad y accesibilidad, los detalles constructivos de muros están disponibles en diferentes formatos:

• DWG (AutoCAD): editable y listo para insertar en planos.
• CAD genérico: compatible con múltiples softwares de diseño asistido.
• PDF: ideal para visualizar rápidamente sin necesidad de programas específicos.
• ZIP organizado: todos los detalles clasificados por tipología (ladrillo, hormigón, piedra, cortina, adobe o contención).

De esta manera, el técnico puede elegir entre trabajar directamente en AutoCAD, revisar las soluciones en PDF o descargar un paquete completo organizado por categorías, optimizando así su flujo de trabajo.
