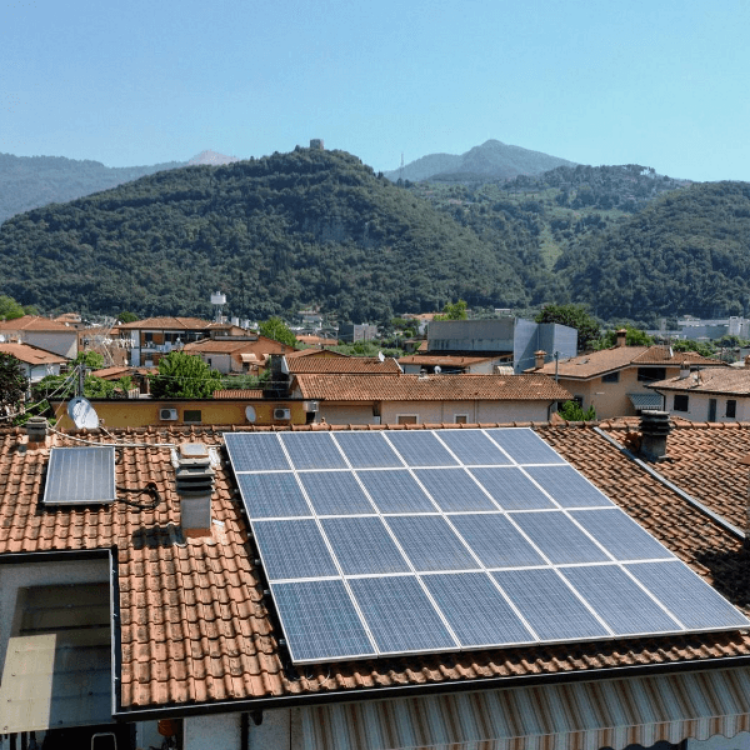

Instalación realizada con la memoria técnica instalación fotovoltaica vivienda unifamiliar de ficherotecnia
Instalación realizada con la memoria técnica instalación fotovoltaica vivienda unifamiliar de ficherotecnia

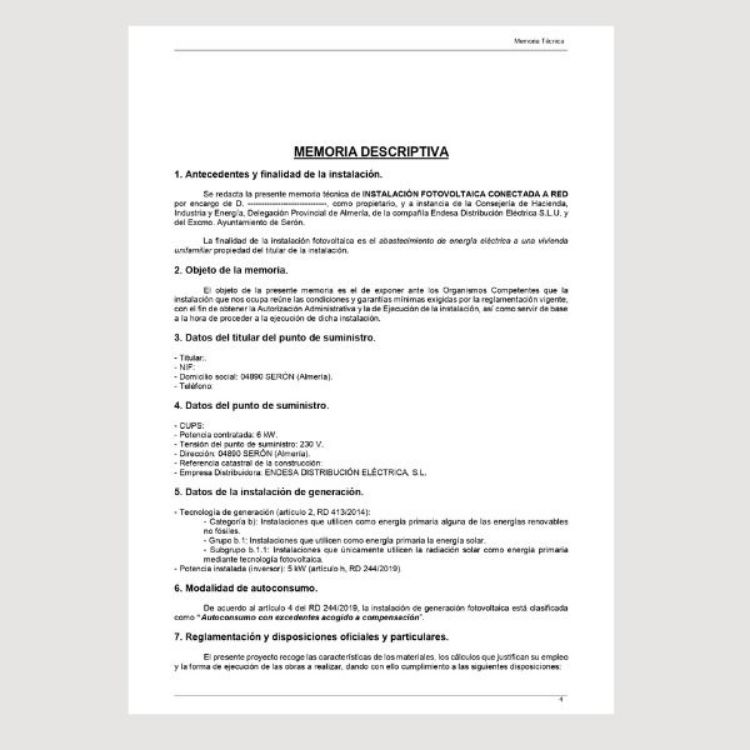

Memoria descriptiva de la memoria técnica instalación fotovoltaica vivienda unifamiliar

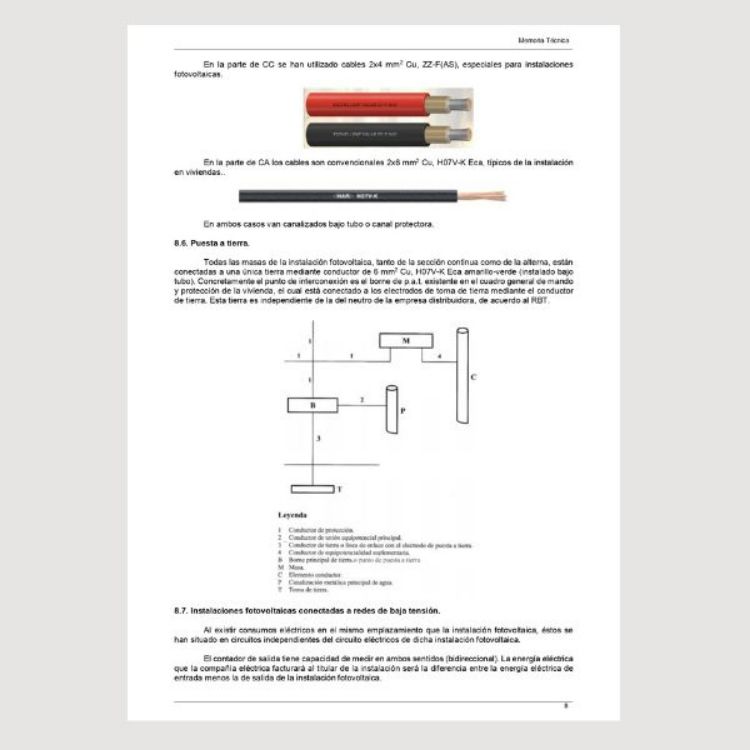

Detalles puesta a tierra de la memoria técnica instalación fotovoltaica vivienda unifamiliar

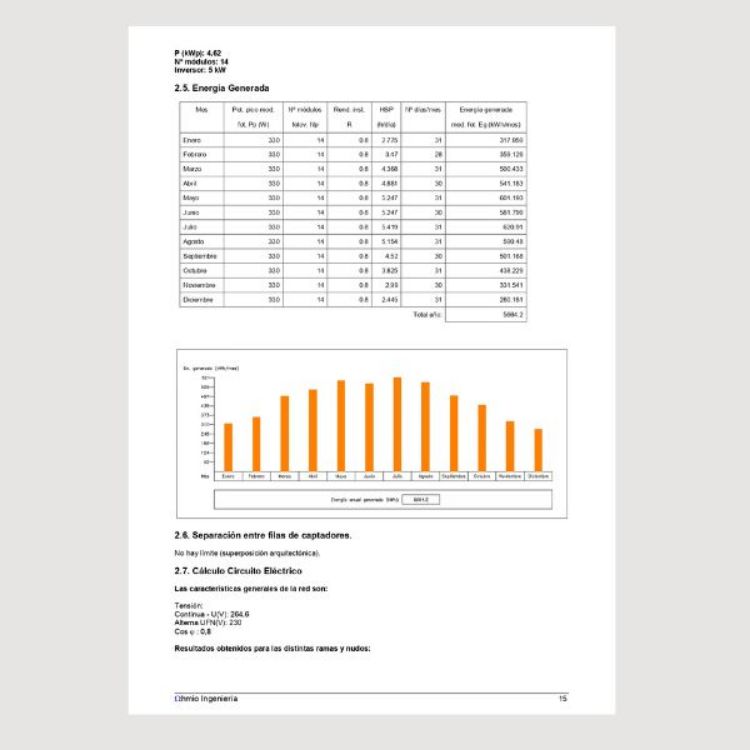

Cálculos de la energía generada de la memoria técnica instalación fotovoltaica vivienda unifamiliar

Memoria técnica de instalación fotovoltaica de autoconsumo

2 Comentario(s) | Agregar comentario

Completo y riguroso documento en editable de un caso real para realizar una memoria técnica de instalación fotovoltaica de placas de autoconsumo en una vivienda unifamiliar conectada a red. Destaca por la rigurosidad técnica y el anexo de cálculo que realiza de la instalación. El fichero se compone de la documentación en .doc y los planos en DWG exigidos por la normativa ITC-BT-04 del Reglamento electrotécnico de Baja Tensión.

Formatos

DOCX DWG
Partner: JUAN MARTOS LÓPEZ
Descarga demo PDF
120,00 € IVA incl.
IVA no aplicable a clientes fuera de la UE y de Canarias

Descarga inmediata al completar el pago

Licencia de uso

  • Detalles
  • Especificaciones
  • Preguntas Frecuentes
  • Opiniones de clientes

Memoria enfocada a dar de alta, legalizar y pedir ayudas en industria.

Confeccionada en base a la instrucción ITC-BT-04 donde de trata " Documentación y puesta en servicio de las instalaciones" incluida en el Reglamento electrotécnico de Baja Tensión.

Índice completo de la memoria técnica de instalación fotovoltaica de autoconsumo:

MEMORIA TÉCNICA (20 pags en .doc)

1. ANTECEDENTES Y FINALIDAD DE LA INSTALACIÓN.
2. OBJETO DE LA MEMORIA.
3. DATOS DEL TITULAR DEL PUNTO DE SUMINISTRO.
4. DATOS DEL PUNTO DE SUMINISTRO.
5. DATOS DE LA INSTALACIÓN DE GENERACIÓN.
6. MODALIDAD DE AUTOCONSUMO.
7. REGLAMENTACIÓN Y DISPOSICIONES OFICIALES Y PARTICULARES.

8. DESCRIPCIÓN DE LA INSTALACIÓN FOTOVOLTAICA CONECTADA A RED.

8.1. GENERALIDADES.
8.2. SISTEMA GENERADOR FOTOVOLTAICO.
8.3. ESTRUCTURA SOPORTE.
8.4. INVERSOR.
8.5. CABLEADO.
8.6. PUESTA A TIERRA.
8.7. INSTALACIONES FOTOVOLTAICAS CONECTADAS A REDES DE BAJA TENSION.
8.8. PRUEBAS.

9. INFRAESTRUCTURA ELÉCTRICA.
10. CONCLUSIÓN.

ANEXO DE CÁLCULOS

1. FÓRMULAS GENERALES.

1.1. INTENSIDAD Y CAÍDA DE TENSIÓN.
1.2. CONDUCTIVIDAD ELÉCTRICA.
1.3. SOBRECARGAS.
1.4. CORTOCIRCUITO.
1.5. PRODUCCIÓN FOTOVOLTAICA.

2. INSTALACIÓN FOTOVOLTAICA.

2.1. DATOS GEOGRÁFICOS Y CLIMATOLÓGICOS.
2.2. DATOS GENERALES.
2.3. DATOS MÓDULOS FOTOVOLTAICOS.
2.4. POTENCIA PICO INSTALADA.
2.5. ENERGÍA GENERADA.
2.6. SEPARACIÓN ENTRE FILAS DE CAPTADORES.
2.7. CÁLCULO CIRCUITO ELÉCTRICO.


3 PLANOS (en DWG)

PLANO Nº 1. SITUACIÓN Y EMPLAZAMIENTO.
PLANO Nº 2. ESQUEMA DE PRINCIPIO MULTIFILAR INSTALACIÓN FOTOVOLTAICA.

ANEXOS

ANEXO Nº 1. PRODUCCIÓN FOTOVOLTAICA PVGIS (UNIÓN EUROPEA).
ANEXO Nº 2. FICHA TÉCNICA MÓDULOS FOTOVOLTAICOS
ANEXO Nº 3. FICHA TÉCNICA INVERSOR

Memoria técnica de instalación fotovoltaica: Preguntas frecuentes

¿Qué instalaciones fotovoltaicas requieren de una memoria técnica?

Todas las instalaciones fotovoltaicas, tanto las de pequeña escala para viviendas como las de mayor envergadura, requieren de una memoria técnica. La memoria técnica es necesaria para documentar y describir todos los aspectos técnicos, constructivos y normativos del proyecto, independientemente de su tamaño.

¿Quién es el responsable de la memoria técnica de una instalación fotovoltaica de autoconsumo?

El responsable de la memoria técnica de una instalación fotovoltaica es un profesional competente en el campo de la energía solar fotovoltaica, como un ingeniero o arquitecto especializado en instalaciones fotovoltaicas. Todos nuestros detalles y memorias están realizados por expertos ingenieros y arquitectos del sector.

¿Quién puede certificar una instalación fotovoltaica de autoconsumo?

La certificación de una instalación fotovoltaica puede ser realizada por diferentes entidades, dependiendo de las normativas y regulaciones locales. En muchos casos, los organismos de control y certificación energética son los encargados de emitir la certificación correspondiente. Estos organismos son independientes y tienen la capacidad de verificar y validar el cumplimiento de las normas técnicas y de calidad establecidas.

¿Qué consideraciones de seguridad deben abordarse en la memoria técnica?

La seguridad es de suma importancia en cualquier instalación fotovoltaica. Es esencial incluir medidas de seguridad como la puesta a tierra adecuada, el uso de dispositivos de protección contra sobrecargas y cortocircuitos, y contar con procedimientos claros de apagado.

¿Qué información debe incluirse en la descripción del proyecto?

La descripción del proyecto debe incluir el propósito de la instalación, los objetivos a alcanzar, el alcance del proyecto y los beneficios esperados de la instalación fotovoltaica.

Especificaciones de productos
Attribute nameAttribute value
Normativa principalRD 244/2019, Real Decreto 842/2002 ITC-BT-40 CTE HE-5 (Demás en proyecto)
Total páginas20
Peso del fichero2381KB
FormatosDOCX, DWG
Año de ejecución del documento2020
Tipo de trabajoProyecto de ahorro energético

¿Cómo descargo los ficheros que he comprado?

Puedes descargarlos inmediatamente desde tu cuenta en el apartado "Productos descargables", además, antés recibirás un correo correo electrónico de confirmación de tu pedido.



¿Puedo editar a mi gusto los productos que me descargo?

Por supuesto esa es la filosofía del contenido que se publica "el ahorro de tiempo", en cada producto verás los formatos editables que contiene: .DOCX, .DWG, .BC3, .XLS, junto a la descripción del fichero y en la pestaña "Especificaciones".

El único producto no editable son los "libros para técnicos" .



Necesito el fichero para "ya": ¿qué método de pago me aconsejáis?

El pago con tarjeta bancaria, PAYPAL y Bizum permiten la descarga en el momento que se ha efectuado el pago.



¿Si pago por transferencia y os envío el justificante, me podéis activar la descarga?

Sí, sin ningún problema pero tardaremos un poco más. Puedes enviar el justificante por el "chat" o al correo electrónico "info@ficherotecnia.com"



Si deseo factura ¿Qué tengo que hacer?

Muy sencillo, primero rellenar tus datos de facturación en el apartado "Mis direcciones" de tu cuenta y una vez realizado el pago del pedido, podrás descargar el PDF de la factura desde el apartado de tu cuenta "Mis pedidos".

Las facturas no se pueden modificar a posteriori, asegúrate de poner todos los datos correctamente.



¿Puedo utilizar sin problema los ficheros de otros autores?

Sí, sin problema ya que Ficherotecnia suscribe un convenio de colaboración con todos los partners.

El único caso en el que si tendriamos que contactar al autor es en el caso que quieras hacer un diseño igual u obra derivada, en el caso de ser un fichero que tenga esta característica, por ejemplo "Planos del diseño de una vivienda unifamiliar."

Descarga inmediata y rigurosidad técnica
Me he descargado las dos y esta está más desarrollada en el cálculo y explicaciones, redactada por un ingeniero. Descarga en la cuenta y factura también.
Google | 03/06/2021 19:20
¿Fue útil este comentario? Sí No (0/0)
Memoria técnica perfecta
Memoria bastante completa y rigurosa para ver los cálculos completos, también describe muy bien los componentes de la instalación y planos con el principio.
Google | 18/05/2021 11:21
¿Fue útil este comentario? Sí No (0/0)
