Imagen de Proyecto eléctrico de baja tensión para la apertura de una cafetería dentro de un mercado

Proyecto eléctrico de baja tensión para la apertura de una cafetería dentro de un mercado

Sé el primero en opinar sobre este producto
Documentación editable para redactar el proyecto electrico de baja tensión de una cafetería dentro de un puesto de un mercado con toda la documenatción necesaria consistente en la memoria, cálculos justificativos, pliego de condiciones y planos en dwg donde se encuentra el esquema unifilar.

Formatos

DOC PDF
Partner: Guillermo David Berenguer Solbes
Descarga demo PDF
110,00 € IVA incl.
IVA no aplicable a clientes fuera de la UE y de Canarias

Licencia de uso

  • Detalles
  • Especificaciones
  • Opiniones de clientes

Í N D I C E  G E N E R A L

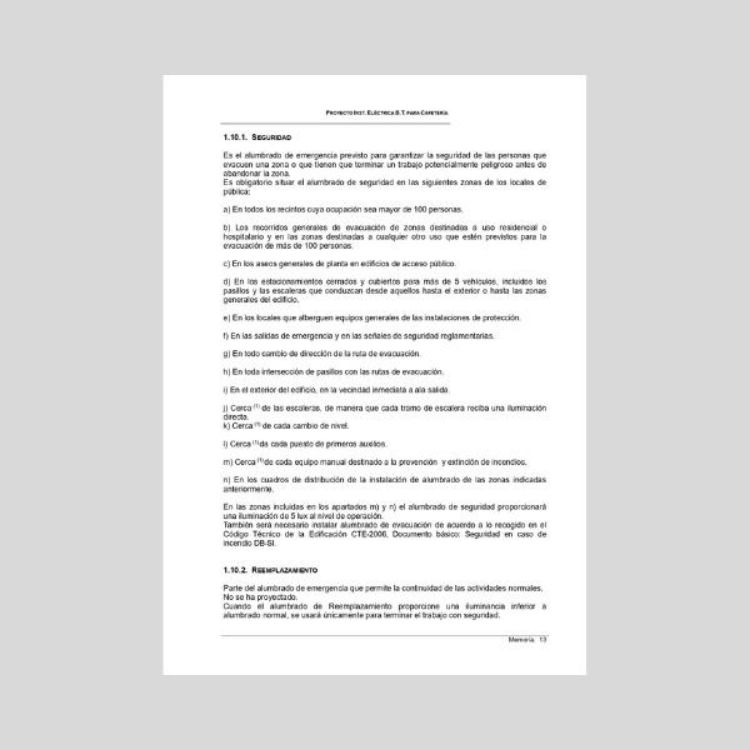

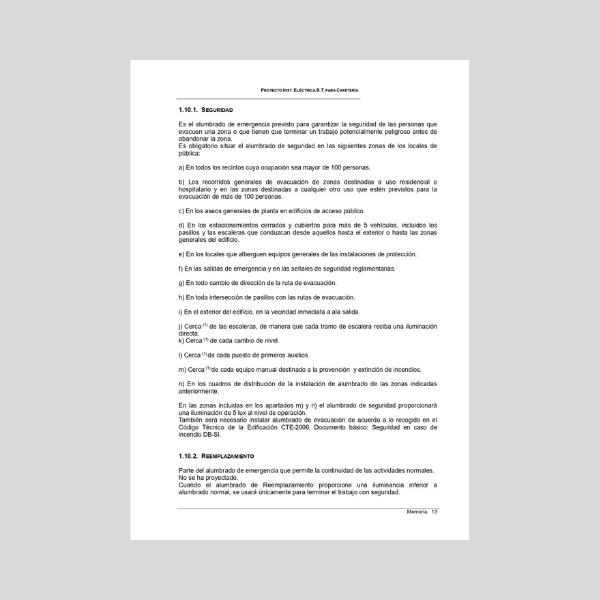

1. MEMORIA (55 pags en .doc)

1.1. Resumen de Características. 1.2. Objeto del proyecto. 1.3. Nombre, domicilio social. 1.4. Reglamentación y normas técnicas consideradas 1.5. Emplazamiento de las instalaciones. 1.6. Potencia prevista (descripción de sus elementos) 1.7. Descripción del local. 1.8. Descripción de las instalaciones de enlace. 1.8.1. Centro de transformación (en su caso) 1.8.2. Caja general de protección • Situación • Puesta a tierra. 1.8.3. Equipos de medida • Características • Situación • Puesta a tierra 1.8.4. Línea general de alimentación / Derivación individual. 1.8.4.1. Descripción: longitud, sección, diámetro tubo. 1.8.4.2. Canalizaciones. 1.8.4.3. Conductores. 1.8.4.4. Tubos protectores. 1.8.4.5. Conductor de protección. 1.9. Descripción de la instalación interior 1.9.1. Clasificación y características de las instalaciones según riesgo de las dependencias de los locales: 1.9.1.1. Locales de pública concurrencia (espectáculos, reunión y sanitarios) (ITC-BT 28) 1.9.1.2. Locales con riesgo de incendio o explosión. Clase y zona (ITC BT 29) 1.9.1.3. Locales húmedos (ITC BT 30). 1.9.1.4. Locales mojados (ITC BT 30). 1.9.1.5. Locales con riesgos de corrosión (ITC BT 30). 1.9.1.6. Locales polvorientos sin riesgo de incendio o explosión (ITC BT 30). 1.9.1.7. Locales a temperatura elevada (ITC BT 30) 1.9.1.8. Locales a muy baja temperatura (ITC BT 30) 1.9.1.9. Locales en los que existan baterías de acumuladores (ITC BT 30). 1.9.1.10. Locales de características especiales (ITC BT 30). 1.9.1.11. Instalaciones con fines especiales (ITC BT 31, 32, 33, 34, 35, 38, 39). 1.9.1.12. Instalaciones a muy baja tensión (ITC-BT- 36). 1.9.1.13. Instalaciones a tensiones especiales (ITC-BT- 37). 1.9.1.14. Instalaciones generadoras de baja tensión (ITC-BT- 40). 1.9.2. Cuadro general de distribución 1.9.2.1. Características y composición 1.9.2.2. Cuadros secundarios y composición. 1.9.3. Líneas de distribución y canalización 1.9.3.1. Sistema de instalación elegido 1.9.3.2. Descripción: longitud, sección y diámetro del tubo 1.9.3.3. Núm. circuitos, destinos y puntos de utilización de cada circuito. 1.9.3.4. Conductor de protección. 1.9.4. Suministros complementarios (justificando la solución adoptada) 1.9.4.1. Socorro. 1.9.4.2. Reserva. 1.9.4.3. Duplicado. 1.10. Alumbrado de emergencia. 1.10.1. Seguridad. 1.10.2. Reemplazamiento. 1.11. Línea de puesta a tierra 1.11.1. Tomas de tierra (electrodos) 1.11.2. Líneas principales de tierra. 1.11.3. Derivaciones de las líneas principales de tierra. 1.11.4. Líneas principales de tierra. 1.12. Red de equipotencialidad. 1.13. Instalación con fines especiales 1.13.1. Condiciones de las instalaciones en estas zonas. 1.14. Puesta en servicio de las instalaciones.



2. CÁLCULOS JUSTIFICATIVOS

2.1. Tensión nominal y caída de tensión máxima admisibles. 2.2. Fórmulas utilizadas. 2.3. Potencias 2.3.1. Relación de receptores de alumbrado con indicación de su potencia eléctrica. 2.3.2. Relación de receptores de fuerza motriz con indicación de su potencia eléctrica. 2.3.3. Relación de receptores de otros usos, con indicación de su potencia eléctrica. 2.3.4. Potencia prevista 2.4. Cálculos luminotécnicos. 2.4.1. Cálculos del número de luminarias (alumbrado normal y alumbrado especial) 2.5. Cálculos eléctricos: alumbrado y fuerza motriz 2.5.1. Cálculo de la sección de los conductores y diámetro de los tubos de canalización a utilizar en la línea de alimentación al cuadro general y secundarios. 2.5.2. Cálculo de la sección de los conductores y diámetro de los tubos o canalizaciones a utilizar en las líneas derivadas. 2.5.3. Cálculo de las protecciones a instalar en las diferentes líneas generales y derivadas. 2.5.3.1. Sobrecargas. 2.5.3.2. Cortocircuitos. 2.5.3.3. Armónicos. 2.5.3.4. Sobretensiones 2.6. Cálculo de sistema de protección contra contactos indirectos 2.6.1. Cálculo de la puesta a tierra. 2.7. Cálculo del aforo del local en relación con la ITC-BT-28 (sólo en locales de pública concurrencia).

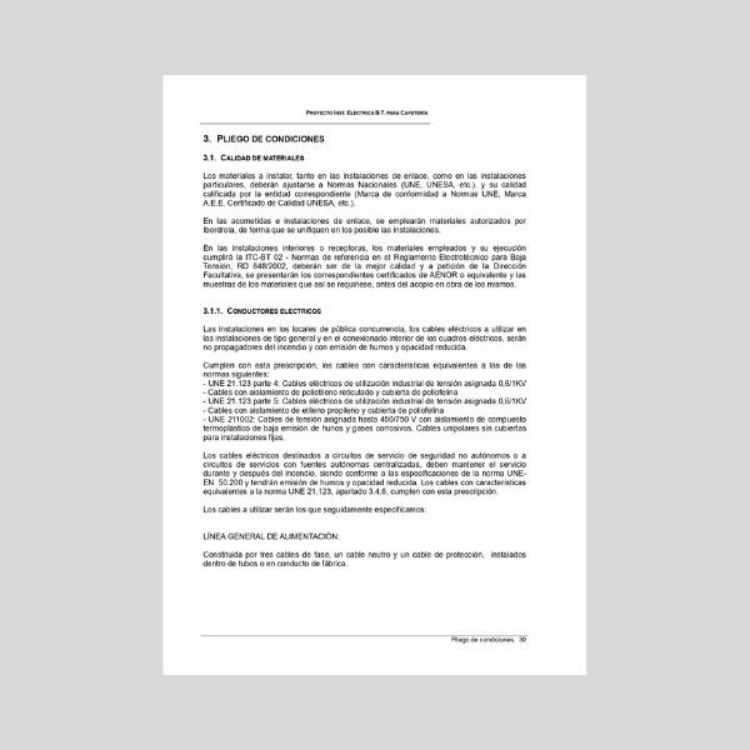

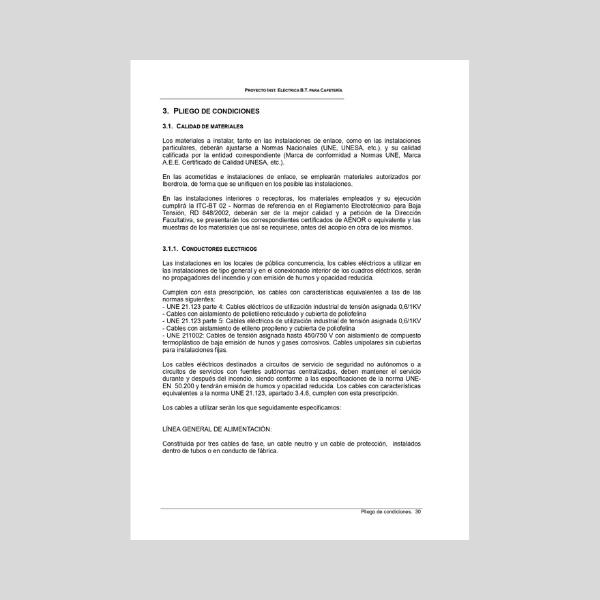

3. PLIEGO DE CONDICIONES

3.1. Condiciones de los materiales. 3.1.1. Conductores eléctricos. 3.1.2. Conductores de protección. 3.1.3. Identificación de los conductores. 3.1.4. Tubos protectores. 3.1.5. Cajas de empalme y derivación. 3.1.6. Aparatos de mando y maniobra. 3.1.7. Aparatos de protección. 3.1.8. Flujo nominal de las lámparas contenidas en una luminaria. 3.2. Normas de ejecución de las instalaciones. 3.3. Pruebas reglamentarias. 3.4. Condiciones de uso, mantenimiento y seguridad. 3.4.1. Obligaciones del usuario. 3.4.2. Obligaciones de la empresa mantenedora 3.5. Certificados y documentación. 3.6. Libro de órdenes.

4. PRESUPUESTO

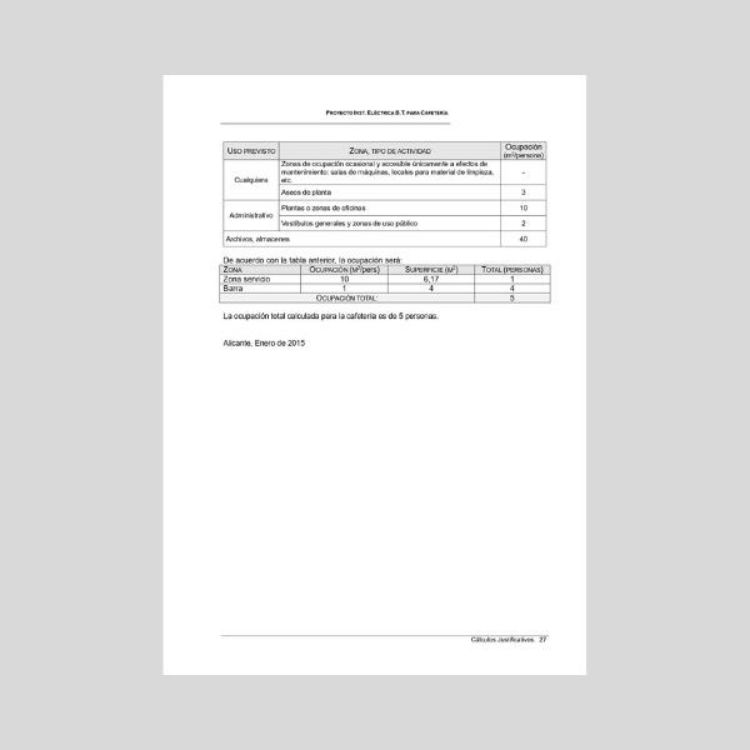

5. PLANOS (3 planos en PDF para tomar como ejemplo)

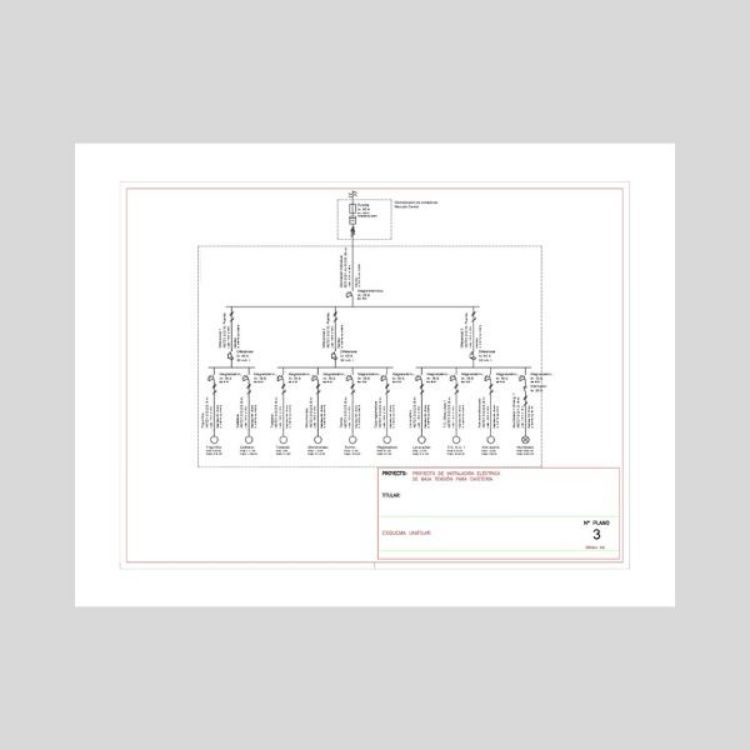

1. Situación y emplazamiento. 2. Planta 3. Esquema unifilar

Especificaciones de productos
Attribute nameAttribute value
NormaReal Decreto 842/2002, R.D. 1955/2000 demás en proyecto
Total páginas55
Tamaño430 KB
FormatosDOC, PDF
Versión2015
