Imagen de Proyecto para legalización de la instalación eléctrica de los servicios comunes de un edificio

Proyecto para legalización de la instalación eléctrica de los servicios comunes de un edificio

Sé el primero en opinar sobre este producto

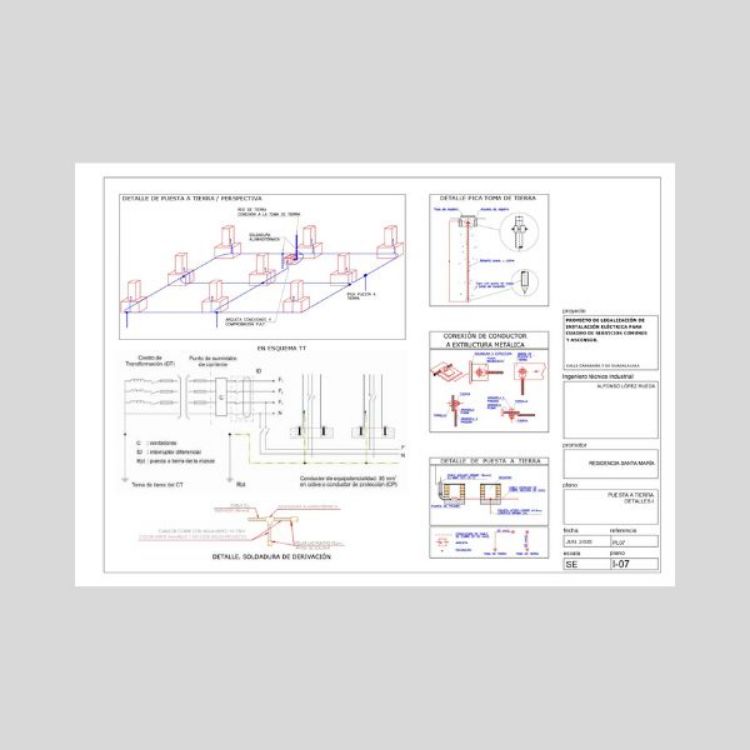

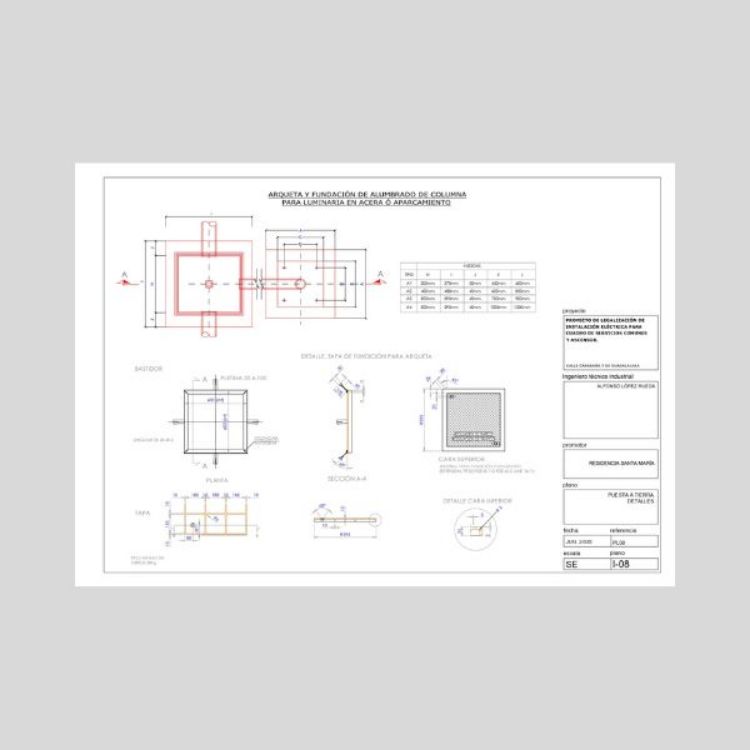

Proyecto para legalización de la instalación eléctrica del cuadro de servicios generales de un edificio donde además se instala un ascensor adecuando todo a la normativa segín RD:842/2002. Incluye la memoria, pliego, estudio básico de seguridad y salud, presupuesto, todo en editable y planos en pdf para tomar como ejemplo donde se incluye el esquema de cuadro unifilar de servicios comunes del edificio.

Formatos

DOC XLS PDF
Partner: Alfonso López Rueda
139,00 € IVA incl.
IVA no aplicable a clientes fuera de la UE y de Canarias

Licencia de uso

  • Detalles
  • Especificaciones
  • Opiniones de clientes

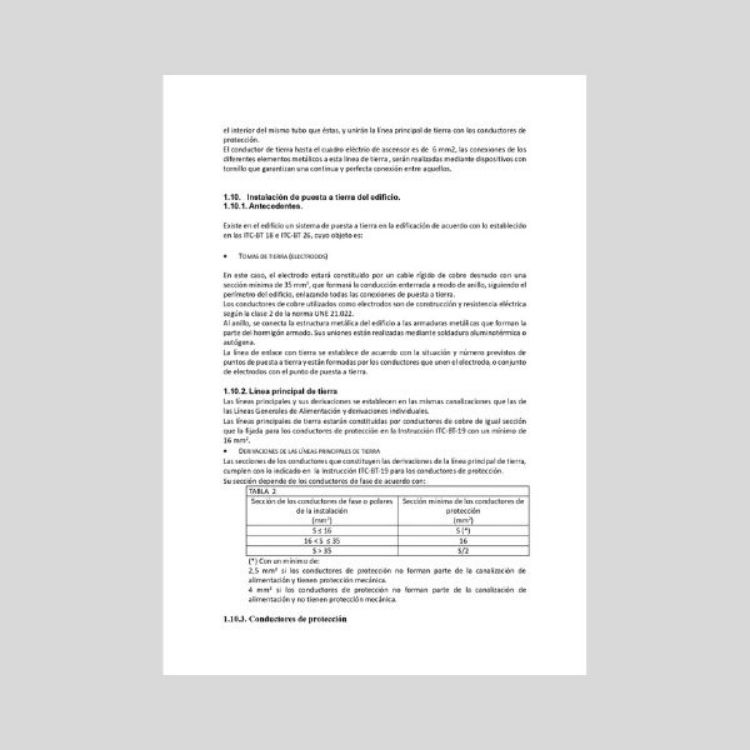

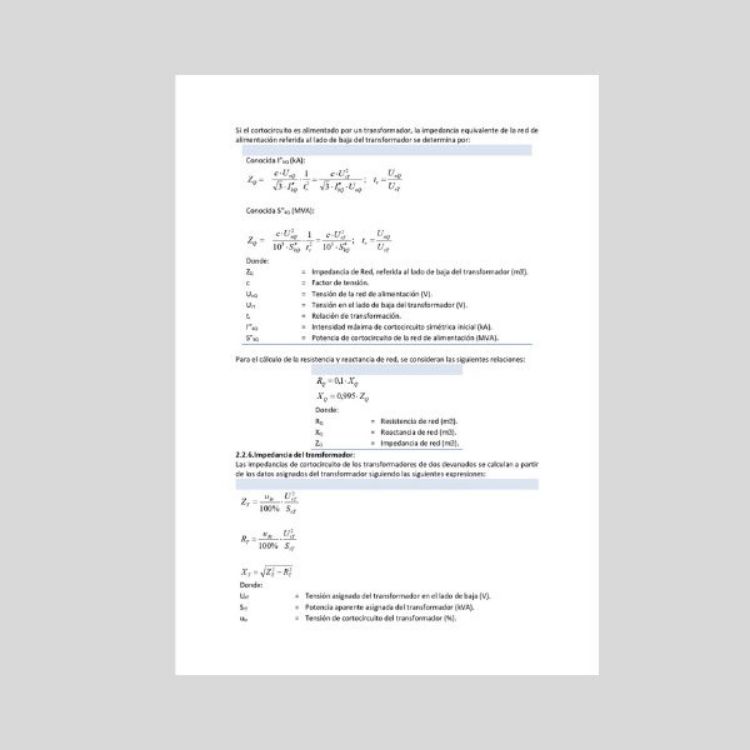

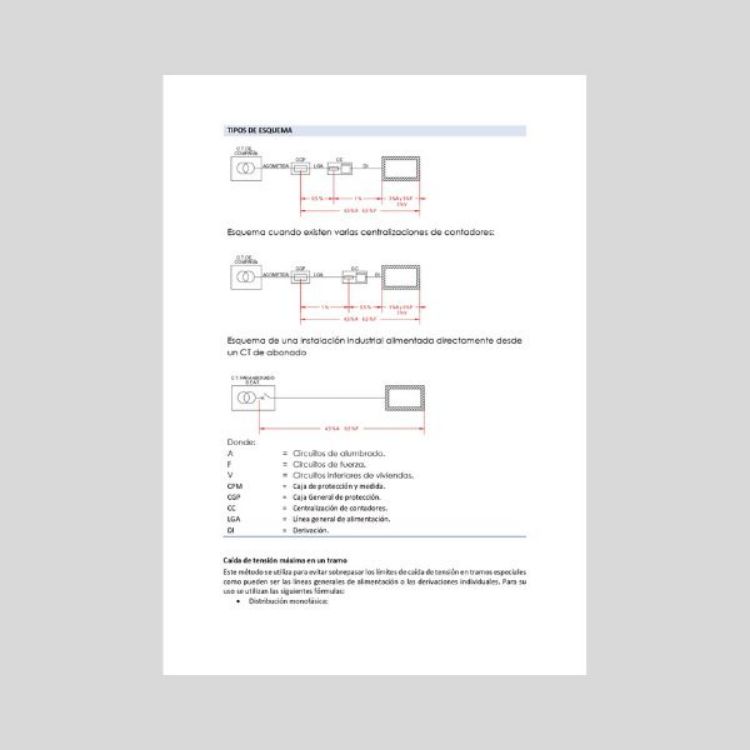

I. MEMORIA Y CÁLCULOS 3 (39 pags en .doc)

1.1.- Objeto del proyecto 3
1.2. Datos del Promotor. 3
1.5.DESCRIPCION DEL ASCENSOR A INSTALAR. 4
1.6. Cuadro de Servicios Comunes. 5
1.7. Descripción de la instalación 5
1.7. ANTECEDENTES INSTALACION ELECTRICA. 6

1.7.1. CENTRALIZACION DE CONTADORES 6
Tipo y nº proyectado 6
Centralización 7
Situación 7

1.8. Descripción de la instalación 7

1.8.1. Derivación individual para nuestro cuadro de servicios comunes. 8
1.8.2.PROTECCION DE LA DERIVACION INDIVIDUAL PARA CUADRO DE SERVICIOS COMUNES(Generales) del EDIFICIO. 8
1.8.3. Canalizaciones. 8
1.8.4. Conductores 9
1.10. Instalación de usos comunes 10
Descripción de las instalaciones 11
Alumbrado de escalera 11

1.9. INSTALACION ELECTRICA PARA ASCENSOR 12

1.9.1. LINEA ELECTRICA PARA ALIMENTACION A NUESTRO CUADRO ASCENSOR (ITC BT 32). 12

1.9.1.1.Características del conductor eléctrico para alimentación cuadro Elécrico ascensor. ESO7Z1-K. 12
1.9.1.2. Características del tubo empleado en la canalización para alimentar cuadro eléctrico de ascensor. 12
1.9.2. TOMA DE TIERRA DEL ASCENSOR. 13
1.9.3. PROTECCIÓN PARA GARANTIZAR LA SEGURIDAD 13
Protección contra los contactos directos e indirectos. 13
1.9.3.2 Protección contra sobreintensidades 14
SECCIONAMIENTO Y CORTE 14

Corte por mantenimiento mecánico 14 C
orte y parada de emergencia 14

APARAMENTA 15
Interruptores 15
Interruptores en el lado de la alimentación de la instalación 15
1.9.5.3Línea de tierra cuadro eléctrico del ascensor del ascensor. 15
Instalación de puesta a tierra del edificio. 15
Antecedentes. 15
Línea principal de tierra 16
Puntos de puesta a tierra 16
Elementos a conectar 16
Red de equipotencialidad 16
1.8.9. Protecciones contra sobretensiones 17
1.8.10. Protecciones contra sobrecargas 17
1.8.11. Protecciones contra contactos directos e indirectos 17

CALCULOS JUSTIFICATIVOS. 18

2.1. CALCULO POTENCIA PREVISTA EN NUESTRO CUADRO DE SERVICIOS COMUNES. 18

2.1.1.Previsión de cargas 18
2.2.1. Previsión de potencias 19
2.2.2.Intensidad máxima prevista 19
Distribución monofásica: 20
Distribución trifásica: 20
2.2.3.Sección 20
Criterio de la intensidad máxima admisible o de calentamiento: 20
Criterio de la caída de tensión: 21
Caída de tensión máxima en un tramo 22

2.2.6.Caída de tensión máxima en la instalación.

MÉTODO DE LOS MOMENTOS ELÉCTRICOS 23

Variación de la conductividad con la temperatura. Cálculo iterativo 24
Caídas de tensión 25

2.2.4.Intensidades de cortocircuito 26
2.2.5.Impedancia de la red de alimentación: 27
2.2.6.Impedancia del transformador: 28
Impedancia de los cables: 29
2.2.7.Protección de las instalaciones 30
Protección contra las corrientes de sobrecarga: 30

2.2.8..Protección contra las corrientes de cortocircuito: 31

2.3.RESULTADOS DE LOS CALCULOS 32

2.3.1. Sección de las líneas de usos comunes 32
2.3.2. Cálculo de sobrecargas 32
2.3.3.Centralización de contadores. 34
2.3.4.Servicios Generales.
Intensidad de cortocircuito. 34

II. PLIEGO DE CONDICIONES (31 pags)
III. ESTUDIO BÁSICO DE SEGURIDAD Y SALUD (17 pags)
IV. PRESUPUESTO (3 pags en xls)
V. PLANOS (En pdf)


Especificaciones de productos
Attribute nameAttribute value
NormaReal Decreto 842/2002 Ley 54/1997 R.D. 1955/2000 (Demás en proyecto)
Total páginas99
Tamaño5 MB
FormatosDOC, XLS, PDF
Versión2020
