Imagen de Detalles constructivos DWG para la rehabilitación de pilares metálicos
Imagen de Detalles constructivos DWG para la rehabilitación de pilares metálicos
Imagen de Detalles constructivos DWG para la rehabilitación de pilares metálicos
Imagen de Detalles constructivos DWG para la rehabilitación de pilares metálicos
Imagen de Detalles constructivos DWG para la rehabilitación de pilares metálicos
Imagen de Detalles constructivos DWG para la rehabilitación de pilares metálicos

Detalles constructivos DWG para la rehabilitación de pilares metálicos

2 Comentario(s) | Agregar comentario
PACK de detalles constructivos especializados en estructura metálica para dar solución a numerosas patologías sufridas específicamente en pilares metálicos  como: la corrosión avanzada en placas de anclaje o pilares, fallos en anclaje o pandeo, pasando por los defectos en soldaduras. Se incluyen 34 fichas de detalles en dwg para adaptar a tu proyecto además de información teórica referentes al tratamiento con pinturas y protección frente al fuego.

Formatos

DWG
Partner: FICHEROTECNIA
Descarga demo PDF
50,00 € IVA incl.
IVA no aplicable a clientes fuera de la UE y de Canarias
Recibe un 10% de descuento para tu 1ª compra

Producto de uso exclusivamente profesional

Descarga inmediata al completar el pago

Licencia de uso

  • Detalles
  • Especificaciones
  • Preguntas Frecuentes
  • Opiniones de clientes

*** Dispones de más descargas relacionadas con el tema, en la sección de: DETALLES CONSTRUCTIVOS DWG para editar y personalizar en tu proyecto ***



Este PACK de detalles constructivos incluye:

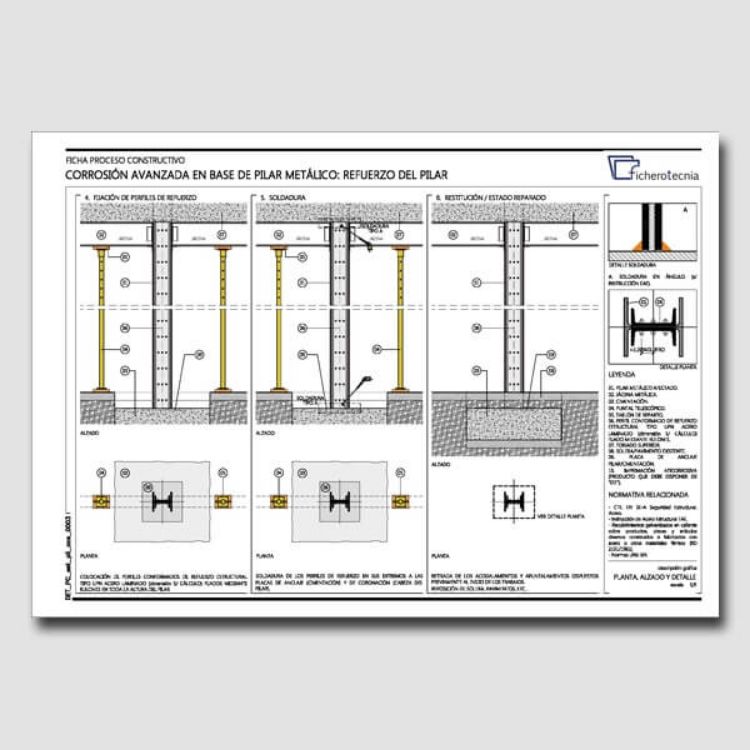

1.- Detalles constructivos de corrosión avanzada en base de pilar metálico:
Ficha de patología + soluciones constructivas + procesos constructivos.



  • Solución 1 - Encamisado de hormigón armado.
  • Solución 2 - Sustitución del perfil del pilar.
  • Solución 3 - Refuerzo del perfil del pilar.
  • Solución 4 - Refuerzo de columna de fundición.



 2.- Detalles constructivos de reparación por corrosión avanzada en placa de anclaje:
Ficha de patología + soluciones constructivas + procesos constructivos.



  • Solución 1 - Refuerzo con nueva placa de anclaje.



3.- Detalles constructivos de reparación por pandeo en pilar metálico de perfil normalizado:
Ficha de patología + soluciones constructivas + procesos constructivos.



  • Solución 1 - Refuerzo de ambos ejes de inercia con pletinas.
  • Solución 2 - Refuerzo en el eje de mayor inercia mediante pletinas.
  • Solución 3 - Refuerzo en el eje de menor inercia con semi-perfiles.
  • Solución 4 - Refuerzo en el eje de menor inercia con pletinas.
  • Solución 5 - Refuerzo de ambos ejes de inercia mediante perfiles.

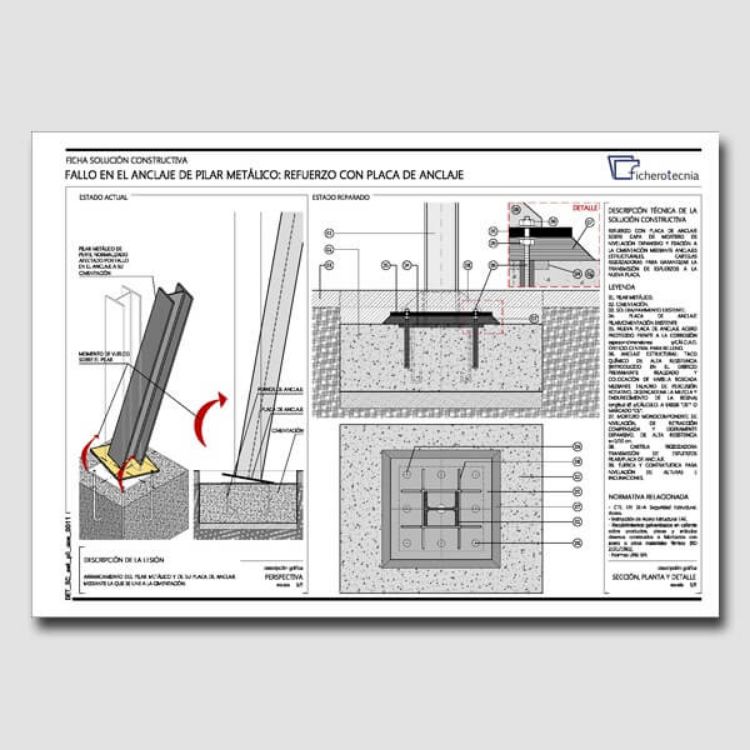

4.- Detalles constructivos de reparación por fallo en el anclaje:
Ficha de patología + soluciones constructivas + procesos constructivos.



  • Solución 1 - Prolongación de pernos.
  • Solución 2 - Refuerzo con placa de anclaje.

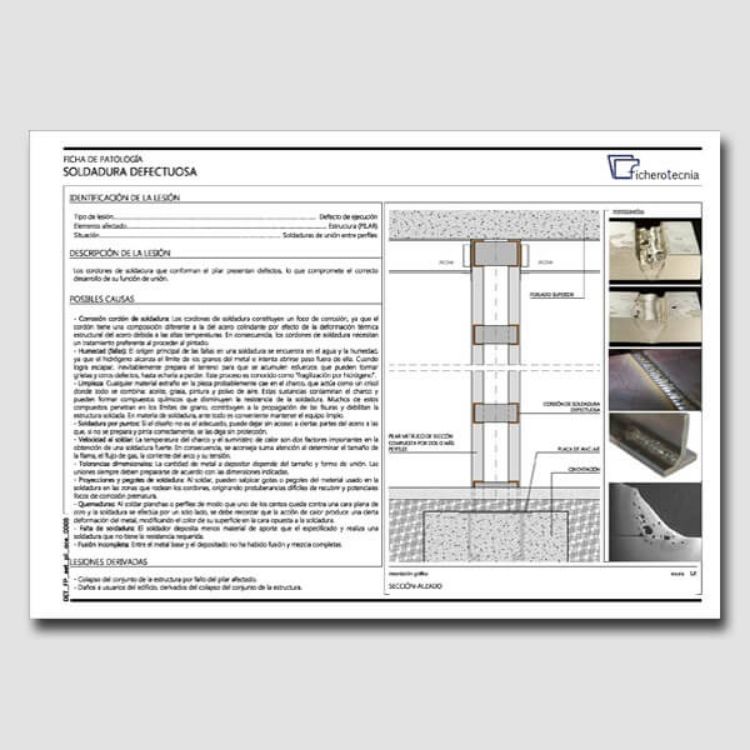

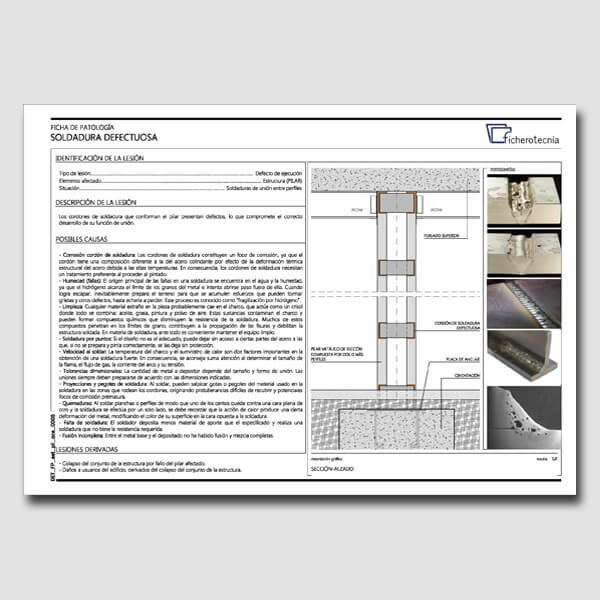

5.- Detalles constructivos de reparación por soldadura defectuosa:
Ficha de patología + soluciones constructivas + procesos constructivos.



  • Solución 1 - Sustitución del cordón de soldadura.



6.- Fichas de información teórica:



  • La corrosión y su tratamiento mediante pinturas. (5 fichas)

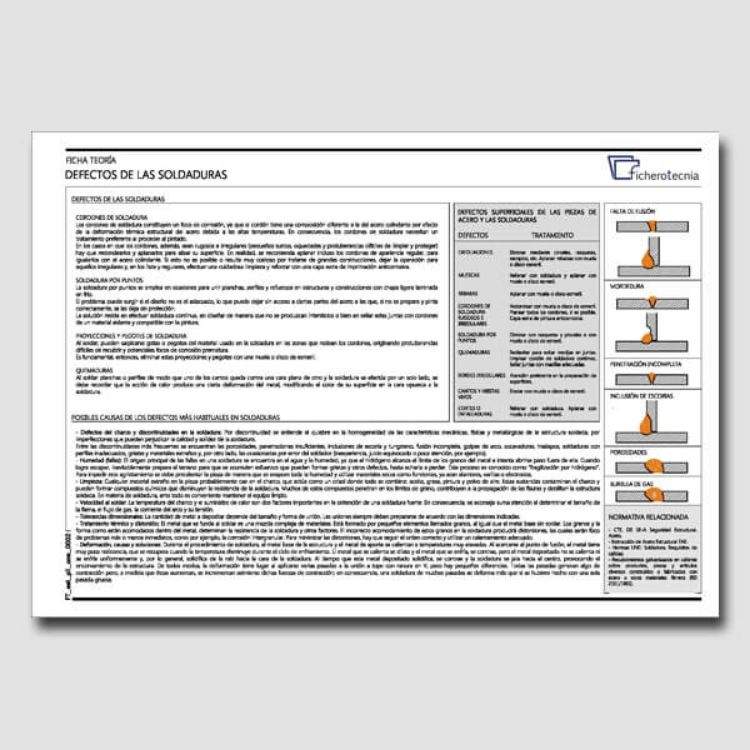

  • Defectos de las soldaduras. (1 ficha)
  • Protección del acero frente al fuego (2 fichas)
Especificaciones de productos
Attribute nameAttribute value
Peso del ficheroArchivo ZIP - 44.328 Kb
Total archivos1
Normativa principalCTE DB SE-A Seguridad Estructural Acero, Instrucción de Acero Estructural EAE, normas UNE.
Total páginas34
FormatosDWG

Aquí hemos recopilado las preguntas que más nos suelen realizar los clientes:

Sobre los ficheros:

1. ¿Qué tengo que hacer para comprar un fichero?

En primer lugar, registrarte aquí, con un correo electrónico y contraseña. Con el registro tendrás acceso a tu cuenta donde se descargan los ficheros que has adquirido en "Productos descargables" y las facturas en "Mis pedidos".

2. ¿Cómo descargo los ficheros que he comprado?

Puedes descargarlos inmediatamente desde tu cuenta en el apartado "Productos descargables".

3. ¿Puedo utilizar todas las veces que quiera los ficheros que descargo?

Sí, por supuesto. Los ficheros, una vez los adquieres, son tuyos y puedes utilizarlos cuantas veces quieras.

4. ¿Puedo editar a mi gusto las plantillas que me descargo?

Sí, por supuesto. En cada plantilla verás los formatos editables que contiene: .DOCX, .DWG, .BC3, .XLS, junto a la descripción del fichero y en la pestaña "Especificaciones".

5. ¿Qué valor añadido tienen los ficheros que proporcionáis?

La gran mayoría de las plantillas son proyectos reales de profesionales en versión editable por lo que tendrás un documento listo para utilizar, que ya ha sido utilizado para un trabajo similar. Tendrás un ejemplo real en formato editable para iniciar tu trabajo.

6. ¿Puedo utilizar sin problema los ficheros de otros autores?

Sí, por supuesto, esa es la filosofía. Ficherotecnia tiene convenio de colaboración con todos sus partners y colaboradores.

Sobre facturas y métodos de pago:

1. Necesito el fichero para "ya": ¿qué método de pago me aconsejáis?

El pago con tarjeta bancaria, PAYPAL y Bizum permiten la descarga en el momento que se ha efectuado el pago.

2. ¿Si pago por transferencia y os envío el justificante, me podéis activar la descarga?

Sí, sin ningún problema pero tardaremos un poco más. Puedes enviar el justificante por el "chat" o al correo electrónico "info@ficherotecnia.com"

3. Si deseo factura ¿Qué tengo que hacer?

Muy sencillo, primero rellenar tus datos de facturación en el apartado "Mis direcciones" de tu cuenta y una vez realizado el pago del pedido, podrás descargar el PDF de la factura desde el apartado de tu cuenta "Mis pedidos".

Las facturas no se pueden modificar a posteriori, asegúrate de poner todos los datos correctamente.

Información para particulares:

1. ¿Estos documentos son sólo para técnicos?

Sí, la gran mayoría porque son documentos de cierta complejidad que han de ser manipulados y firmados en la mayoría de los casos por un arquitecto, arquitecto técnico o ingeniero.

Si eres particular y necesitas un proyecto, memoria o cualquier otra documentación te podemos poner en contacto con nuestra red de partners extendida en toda España.

Sí tienes cualquier otra duda que no encuentres nos la puedes consultar por el "chat" o en el correo "info@ficherotecnia.com".

Estaremos encantados de atenderte.

El equipo de www.ficherotecnia.com

Estupenda recopilación
Como otras que me he descargado están geniales para la documentación gráfica de los proyectos, debería de haber comprado el catálogo.
Google | 24/12/2020 13:28
¿Fue útil este comentario? Sí No (0/0)
Para mi, muy útiles para la obra y pedir precios.
Lo que más me gusta de vuestras fichas es que sirven de guía para ver distintos tipos de soluciones a una patología, viendo así claramente la mejor solución a emplear. También puedo obtener los precios de las soluciones enviando las fichas directamente a la empresas constructoras.
Google | 17/07/2017 9:49
¿Fue útil este comentario? Sí No (0/0)
  • Sólo los usuarios registrados pueden agregar comentarios
*
*
Especificaciones de productos
Attribute nameAttribute value
Peso del ficheroArchivo ZIP - 44.328 Kb
Total archivos1
Normativa principalCTE DB SE-A Seguridad Estructural Acero, Instrucción de Acero Estructural EAE, normas UNE.
Total páginas34
FormatosDWG
