Memoria técnica de instalación fotovoltaica de autoconsumo

5 Comentario(s) | Agregar comentario
Plantilla completa y rigurosa en formato editable de un caso real para realizar una memoria técnica de instalación fotovoltaica de placas de autoconsumo en una vivienda unifamiliar conectada a red hasta 10KV. Destaca por la rigurosidad técnica y el anexo de cálculo que realiza de la instalación. El fichero se compone de la documentación de la memoria en .docx y los planos en DWG exigidos por la normativa ITC-BT-04 del Reglamento electrotécnico de Baja Tensión.

Formatos

DOCX DWG
Partner: FICHEROTECNIA
Descarga demo PDF
99,00 € IVA incl.
IVA no aplicable a clientes fuera de la UE y de Canarias
Recibe un 10% de descuento para tu 1ª compra

Producto de uso exclusivamente profesional

Descarga inmediata al completar el pago

Licencia de uso

  • Detalles
  • Especificaciones
  • Preguntas Frecuentes
  • Opiniones de clientes



  • Plantilla para descargar de una Memoria técnica de instalación fotovoltaica de autoconsumo enfocada a dar de alta, legalizar y pedir ayudas en industria y pedir la licencia de obra en Ayuntamientos.
  • Confeccionada en base a la instrucción ITC-BT-04 donde de trata " Documentación y puesta en servicio de las instalaciones" incluida en el Reglamento electrotécnico de Baja Tensión.
  • Con la descarga de este documento tendrá un modelo confeccionado por los técnicos de Ficherotecnia para utilizar en todas sus instalaciones.



Índice completo de la memoria técnica de instalación fotovoltaica de autoconsumo:

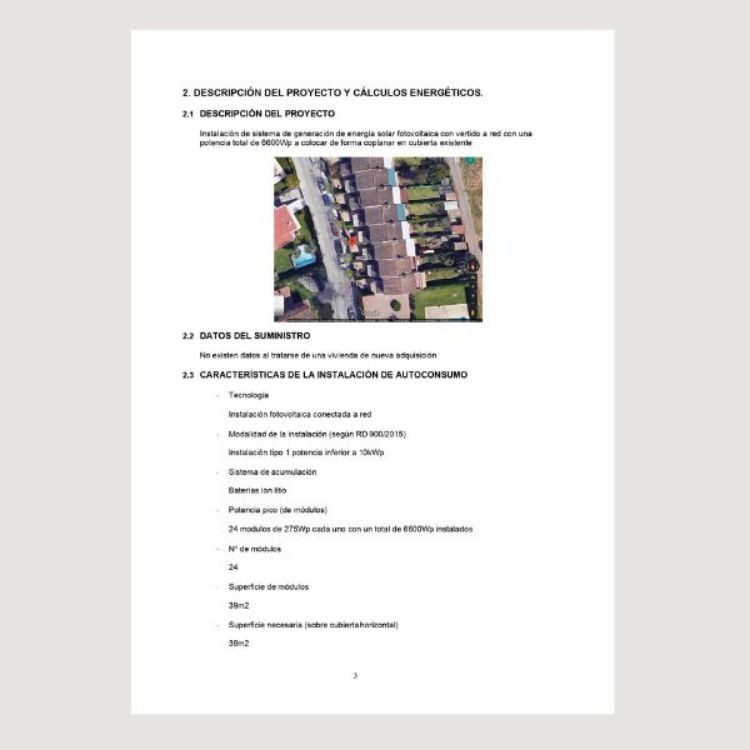

MEMORIA TÉCNICA (20 pags en .doc)

1. ANTECEDENTES Y FINALIDAD DE LA INSTALACIÓN.
2. OBJETO DE LA MEMORIA.
3. DATOS DEL TITULAR DEL PUNTO DE SUMINISTRO.
4. DATOS DEL PUNTO DE SUMINISTRO.
5. DATOS DE LA INSTALACIÓN DE GENERACIÓN.
6. MODALIDAD DE AUTOCONSUMO.
7. REGLAMENTACIÓN Y DISPOSICIONES OFICIALES Y PARTICULARES.

8. DESCRIPCIÓN DE LA INSTALACIÓN FOTOVOLTAICA CONECTADA A RED.

8.1. GENERALIDADES.
8.2. SISTEMA GENERADOR FOTOVOLTAICO.
8.3. ESTRUCTURA SOPORTE.
8.4. INVERSOR.
8.5. CABLEADO.
8.6. PUESTA A TIERRA.
8.7. INSTALACIONES FOTOVOLTAICAS CONECTADAS A REDES DE BAJA TENSION.
8.8. PRUEBAS.

9. INFRAESTRUCTURA ELÉCTRICA.
10. CONCLUSIÓN.

ANEXO DE CÁLCULOS

1. FÓRMULAS GENERALES.

1.1. INTENSIDAD Y CAÍDA DE TENSIÓN.
1.2. CONDUCTIVIDAD ELÉCTRICA.
1.3. SOBRECARGAS.
1.4. CORTOCIRCUITO.
1.5. PRODUCCIÓN FOTOVOLTAICA.

2. INSTALACIÓN FOTOVOLTAICA.

2.1. DATOS GEOGRÁFICOS Y CLIMATOLÓGICOS.
2.2. DATOS GENERALES.
2.3. DATOS MÓDULOS FOTOVOLTAICOS.
2.4. POTENCIA PICO INSTALADA.
2.5. ENERGÍA GENERADA.
2.6. SEPARACIÓN ENTRE FILAS DE CAPTADORES.
2.7. CÁLCULO CIRCUITO ELÉCTRICO.


3 PLANOS (en DWG)

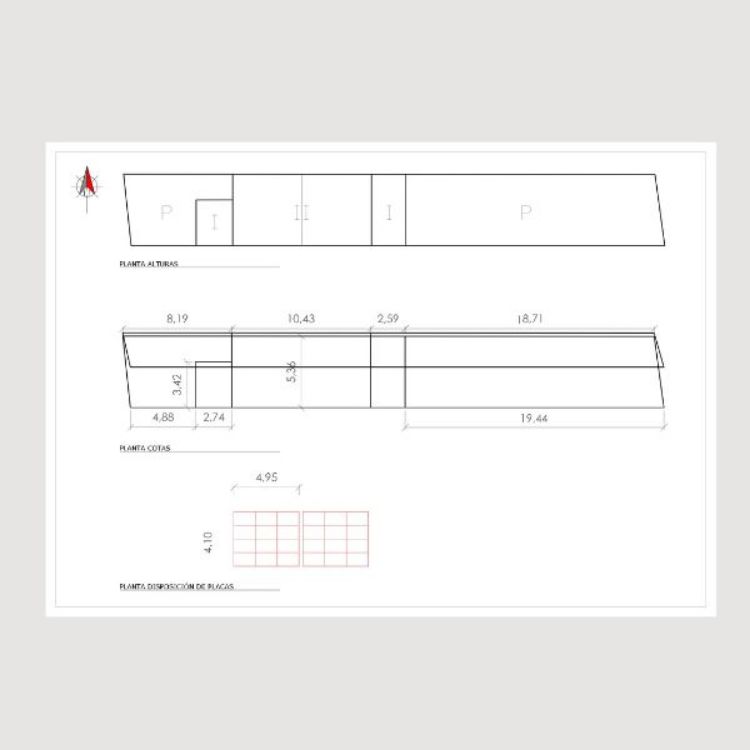

PLANO Nº 1. SITUACIÓN Y EMPLAZAMIENTO.
PLANO Nº 2. ESQUEMA DE PRINCIPIO MULTIFILAR INSTALACIÓN FOTOVOLTAICA.

ANEXOS

ANEXO Nº 1. PRODUCCIÓN FOTOVOLTAICA PVGIS (UNIÓN EUROPEA).

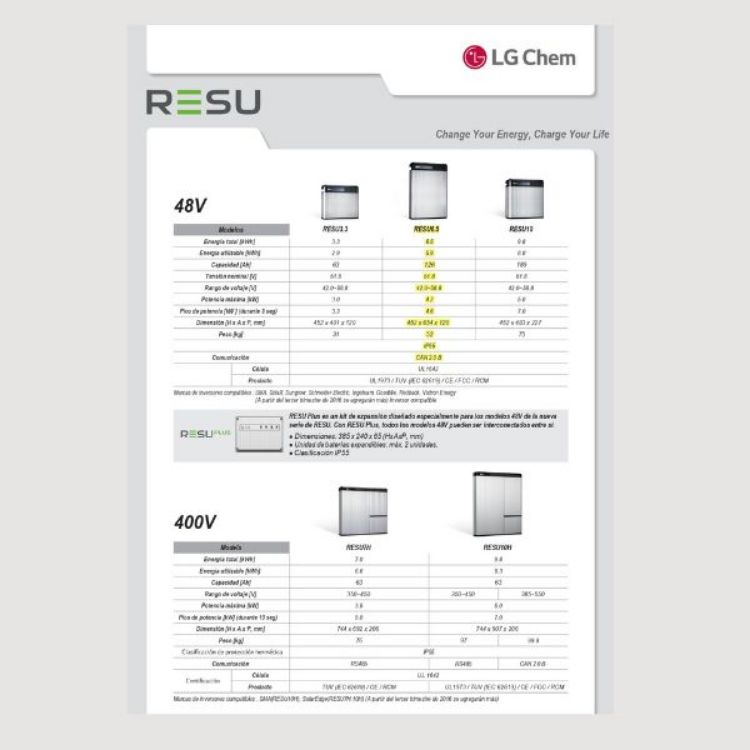

ANEXO Nº 2. FICHA TÉCNICA MÓDULOS FOTOVOLTAICOS
ANEXO Nº 3. FICHA TÉCNICA INVERSOR

Memoria técnica de instalación fotovoltaica: Preguntas frecuentes

¿Qué instalaciones fotovoltaicas requieren de una memoria técnica?

Todas las instalaciones fotovoltaicas, tanto las de pequeña escala para viviendas hasta los 10KV, para más potencia se requerirá de un proyecto.

¿Quién es el responsable de la memoria técnica de una instalación fotovoltaica de autoconsumo?

El responsable de la memoria técnica de una instalación fotovoltaica es un profesional competente en el campo de la energía solar fotovoltaica, como un ingeniero o arquitecto especializado en instalaciones fotovoltaicas. Todos nuestros detalles y memorias están realizados por expertos ingenieros del sector .

¿Quién puede certificar una instalación fotovoltaica de autoconsumo?

La certificación de una instalación fotovoltaica puede ser realizada por diferentes entidades, dependiendo de las normativas y regulaciones locales. En muchos casos, los organismos de control y certificación energética son los encargados de emitir la certificación correspondiente. Estos organismos son independientes y tienen la capacidad de verificar y validar el cumplimiento de las normas técnicas y de calidad establecidas.

¿Qué consideraciones de seguridad deben abordarse en la memoria técnica?

La seguridad es de suma importancia en cualquier instalación fotovoltaica. Es esencial incluir medidas de seguridad como la puesta a tierra adecuada, el uso de dispositivos de protección contra sobrecargas y cortocircuitos, y contar con procedimientos claros de apagado.

¿Qué información debe incluirse en la memoria técnica de instalación fotovoltaica?

La descripción del proyecto debe incluir todos los detalles de la instalación, los cálculos justificativos, el presupuesto y planos, básicamente todo lo que puedes encontrar en el índice del documento.

Si eres un profesional o particular y necesitas contratar el servicio para que la elabore nuestro equipo técnico tiene que pinchar en el siguiente enlace:

>> Servicio para Memoria técnica fotovoltaica hasta 10 KV

*** Puedes encontrar más plantillas editables relacionadas sobre este asunto, con memorias, pliegos, estudios de seguridad y salud, planos y anexos en la sección de PROYECTOS PARA INSTALACIÓN FOTOVOLTAICA ***

Especificaciones de productos
Attribute nameAttribute value
Normativa principalRD 244/2019, Real Decreto 842/2002 ITC-BT-40 CTE HE-5 (Demás en proyecto)
Total páginas20
Peso del fichero2381KB
FormatosDOCX, DWG
Año de ejecución del documento2024
Tipo de trabajoProyecto de ahorro energético, Memoria técnica
