ÍNDICE
Proyecto completo de climatización de una residencia de ancianos
MEMORIA(396 págs en DOCX) + PLANOS(11 págs en DWG y PDF) + PRESUPUESTO(en DOCX y BC3)

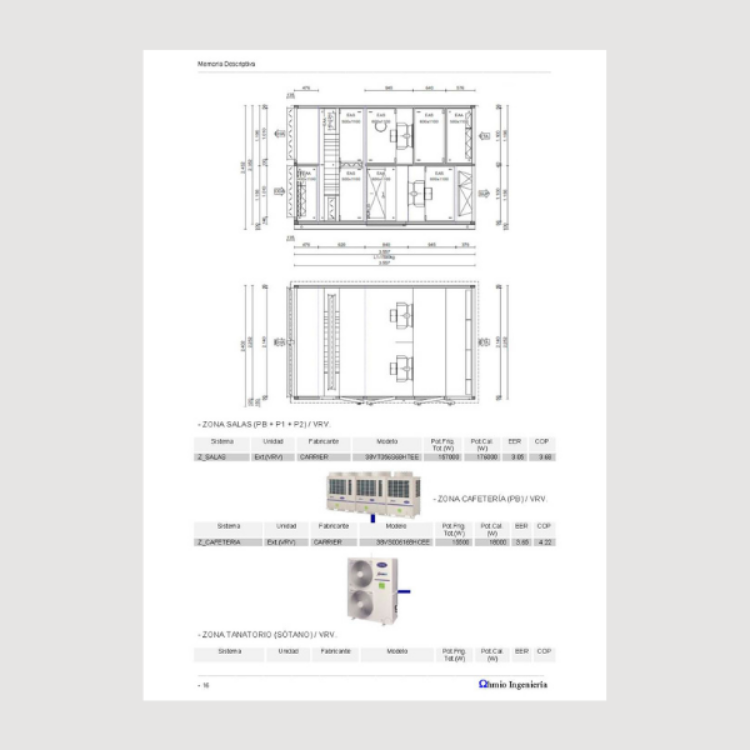

MEMORIA DESCRIPTIVA (396 págs en DOCX )
- ANTECEDENTES.
- OBJETO DEL PROYECTO.
- AGENTES.
- DEMANDA TÉRMICA DEL EDIFICIO Y POTENCIA TÉRMICA INSTALADA.
- EMPLAZAMIENTO DE LA INSTALACIÓN.
- REGLAMENTACIÓN Y DISPOSICIONES OFICIALES Y PARTICULARES.
- DESCRIPCIÓN DEL EDIFICIO.
- CONDICIONES INTERIORES. EXIGENCIA DE BIENESTAR E HIGIENE.
8.1. TEMPERATURA OPERATIVA Y HUMEDAD RELATIVA.
8.2. VELOCIDAD MEDIA DEL AIRE.
8.3. CALIDAD DEL AIRE INTERIOR.
8.4. HIGIENE.
8.5. CALIDAD DEL AMBIENTE ACÚSTICO.
- CONDICIONES EXTERIORES.
- DESCRIPCIÓN DEL SISTEMA DE ACONDICIONAMIENTO ADOPTADO.
10.1. PRODUCCIÓN.
10.2. CICLO FRIGORÍFICO.
10.3. GASES REFRIGERANTES.
- EXIGENCIA DE EFICIENCIA ENERGÉTICA.
11.1. GENERACION DE CALOR Y FRÍO.
11.2. REDES DE TUBERÍAS Y CONDUCTOS.
11.3. CONTROL.
11.4. CONTABILIZACIÓN DE CONSUMOS.
11.5. RECUPERACIÓN DE ENERGÍA.
11.6. LIMITACIÓN DE LA UTILIZACIÓN DE ENERGÍA CONVENCIONAL.
- EXIGENCIA DE SEGURIDAD.
12.1. GENERACIÓN DE CALOR Y FRÍO.
12.2. REDES DE TUBERÍAS Y CONDUCTOS.
12.3. PROTECCIÓN CONTRA INCENDIOS.
12.4. SEGURIDAD DE UTILIZACIÓN.
- PRUEBAS.
13.1. EQUIPOS.
13.2. PRUEBAS DE ESTANQUIDAD DE LOS CIRCUITOS FRIGORÍFICOS.
13.3. PRUEBAS DE RECEPCIÓN DE REDES DE CONDUCTOS.
- AJUSTE Y EQUILIBRADO.
- CONDICIONES DE SUMINISTRO Y EJECUCIÓN. PROTOCOLO DE CONTROL DE RECEPCIÓN EN OBRA DE EQUIPOS Y MATERIALES.
- GARANTÍAS DE CALIDAD DE LOS EQUIPOS Y MATERIALES.
- MANUAL DE USO Y MANTENIMIENTO Y SU CONTENIDO.
- RESUMEN FINAL.
- CONCLUSIÓN.
ESTUDIO BÁSICO DE SEGURIDAD Y SALUD
- INTRODUCCIÓN.
- ESTUDIO BASICO DE SEGURIDAD Y SALUD.
2.1. RIESGOS MÁS FRECUENTES EN LAS OBRAS DE CONSTRUCCION.
2.2. MEDIDAS PREVENTIVAS DE CARÁCTER GENERAL.
2.3. MEDIDAS PREVENTIVAS DE CARÁCTER PARTICULAR PARA CADA OFICIO.
- DISPOSICIONES ESPECÍFICAS DE SEGURIDAD Y SALUD DURANTE LA EJECUCION DE LAS OBRAS.
- DISPOSICIONES MINIMAS DE SEGURIDAD Y SALUD RELATIVAS A LA UTILIZACION POR LOS TRABAJADORES DE EQUIPOS DE PROTECCION INDIVIDUAL
4.1. INTRODUCCION.
4.2. EQUIPOS DE PROTECCIÓN INDIVIDUAL OBLIGATORIOS.
ANEXO DE CÁLCULOS
DEMANDA TÉRMICA DEL ESTABLECIMIENTO Y SELECCIÓN DE EQUIPOS
- RESUMEN DE FÓRMULAS
1.1. CARGA TÉRMICA DE CALEFACCIÓN DE UN LOCAL.
1.2. CARGA TÉRMICA DE REFRIGERACIÓN DE UN LOCAL.
1.3. RECUPERACIÓN DE ENERGÍA.
1.4. TRANSMITANCIA TÉRMICA DE LOS CERRAMIENTOS “U”
1.5. CONDENSACIONES.
- DATOS GENERALES.
2.1. DESCRIPCIÓN ARQUITECTÓNICA DEL EDIFICIO.
2.2. DESCRIPCIÓN DE LOS CERRAMIENTOS.
2.3. CONDICIONES EXTERIORES.
2.4. CONDICIONES INTERIORES.
- CARGA TÉRMICA DE INVIERNO.
3.1. SISTEMA UTA PAS_IZDA.
3.2. SISTEMA UTA PAS_DCHA.
3.3. SISTEMA Z_SALAS.
3.4. SISTEMA Z_CAFETERÍA.
3.5. SISTEMA Z_TANATORIO.

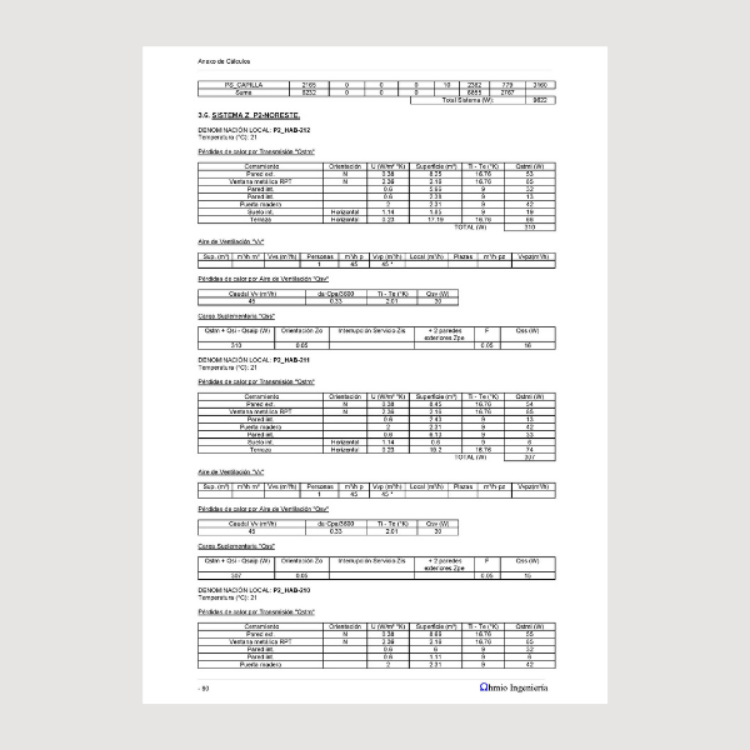

3.6. SISTEMA Z_P2-NORESTE.
3.7. SISTEMA Z_P2-SUROESTE + P1-SUR.
3.8. SISTEMA Z_P1-NORESTE.
3.9. SISTEMA Z_P1-SUROESTE+PB.
3.10. RESUMEN CARGA TÉRMICA EDIFICIO.
- CARGA TÉRMICA DE VERANO.
4.1. SISTEMA UTA PAS_IZDA.
4.2. SISTEMA UTA PAS_DCHA.
4.3. SISTEMA Z_SALAS.
4.4. SISTEMA Z_CAFETERÍA.
4.5. SISTEMA Z_TANATORIO.
4.6. SISTEMA Z_P2-NORESTE.
4.7. SISTEMA Z_P2-SUROESTE + P1-SUR.
4.8. SISTEMA Z_P1-NORESTE.
4.9. SISTEMA Z_P1-SUROESTE+PB.
4.10. RESUMEN CARGA TÉRMICA EDIFICIO.
4.11. RESUMEN CARGA TÉRMICA HORA A HORA.
- EQUIPOS DE PRODUCCIÓN DE FRÍO Y CALOR.
- RECUPERADORES DE ENERGÍA.
CÁLCULO DE CIRCUITOS DE REFRIGERANTE PARA CLIMATIZACIÓN (SISTEMA VRV)
- RESUMEN DE FÓRMULAS.
- SISTEMA Z_P2-NORESTE.
- SISTEMA Z_P2-SUROESTE + P1-SUR.
- SISTEMA Z_P1-NORESTE.
- SISTEMA Z_P1-SUROESTE+PB.
- SISTEMA Z_SALAS.
- SISTEMA Z_TANATORIO.
- SISTEMA Z_CAFETERÍA.
CÁLCULO DE CONDUCTOS DE AIRE PARA CLIMATIZACIÓN Y VENTILACIÓN
- RESUMEN DE FÓRMULAS.
- VENTILACIÓN HABITACIONES P. BAJA / IMPULSIÓN.
- VENTILACIÓN HABITACIONES P. BAJA / EXTRACCIÓN.
- VENTILACIÓN SALAS 1 P. BAJA / IMPULSIÓN.
- VENTILACIÓN SALAS 1 P. BAJA / EXTRACCIÓN.
- VENTILACIÓN SALAS 2 P. BAJA / IMPULSIÓN.
- VENTILACIÓN SALAS 2 P. BAJA / EXTRACCIÓN.
- VENTILACIÓN HABITACIONES-SALA P. PRIMERA / IMPULSIÓN.
- VENTILACIÓN HABITACIONES-SALA P. PRIMERA / EXTRACCIÓN.
- VENTILACIÓN HABITACIONES-COMEDOR P. PRIMERA / IMPULSIÓN.
- VENTILACIÓN HABITACIONES-COMEDOR P. PRIMERA / EXTRACCIÓN.
- VENTILACIÓN HABITACIONES-ENFERMERÍA P. PRIMERA / IMPULSIÓN.
- VENTILACIÓN HABITACIONES-ENFERMERÍA P. PRIMERA / EXTRACCIÓN.
- VENTILACIÓN HABITACIONES-SALA P. SEGUNDA / IMPULSIÓN.
- VENTILACIÓN HABITACIONES-SALA P. SEGUNDA / EXTRACCIÓN.
- VENTILACIÓN HABITACIONES-COMEDOR P. SEGUNDA / IMPULSIÓN.
- VENTILACIÓN HABITACIONES-COMEDOR P. SEGUNDA / EXTRACCIÓN.
- VENTILACIÓN HABITACIONES-CENTRO / IMPULSIÓN.
- VENTILACIÓN HABITACIONES-CENTRO / EXTRACCIÓN.
- VENTILACIÓN ASEOS PÚBLICOS / EXTRACCIÓN.
- VENTILACIÓN BAÑOS GERIÁTRICOS / EXTRACCIÓN.
- VENTILACIÓN CAFETERÍA / IMPULSIÓN.
- VENTILACIÓN CAFETERÍA / EXTRACCIÓN.
- VENTILACIÓN TANATORIO / IMPULSIÓN.
- VENTILACIÓN TANATORIO / EXTRACCIÓN.
- VENTILACIÓN ALMACÉN-VESTUARIO SÓTANO / IMPULSIÓN.
- VENTILACIÓN ALMACÉN-VESTUARIO SÓTANO / EXTRACCIÓN.
- VENTILACIÓN CUARTO BASURAS / IMPULSIÓN.
- VENTILACIÓN CUARTO BASURAS / EXTRACCIÓN.
- CLIMATIZACIÓN TANATORIO (SALA ESTAR Y VELATORIO).
- CLIMATIZACIÓN TANATORIO (CAPILLA).
- CLIMATIZACIÓN TANATORIO (HALL-1).
- CLIMATIZACIÓN TANATORIO (HALL-2).
- CLIMATIZACIÓN PASILLO DERECHA (UTA/IMPULSIÓN)
- CLIMATIZACIÓN PASILLO DERECHA (UTA/RETORNO)
- CLIMATIZACIÓN PASILLO IZQUIERDA (UTA/IMPULSIÓN)
- CLIMATIZACIÓN PASILLO IZQUIERDA (UTA/RETORNO)
- CLIMATIZACIÓN UD. INTERIOR HABITACIONES 40VD5M 1,7/1,9 kW
- CLIMATIZACIÓN UD. INTERIOR HABITACIONES 40VD7M 2,2/2,5 kW
- CLIMATIZACIÓN UD. INTERIOR ENFERMERÍA 40VD12M 3,6/4 kW
PLIEGO DE CONDICIONES
Condiciones Facultativas
- TECNICO DIRECTOR DE OBRA.
- CONSTRUCTOR O INSTALADOR.
- VERIFICACIÓN DE LOS DOCUMENTOS DEL PROYECTO.
- PLAN DE SEGURIDAD Y SALUD EN EL TRABAJO.
- PRESENCIA DEL CONSTRUCTOR O INSTALADOR EN LA OBRA.
- TRABAJOS NO ESTIPULADOS EXPRESAMENTE.
- INTERPRETACIONES, ACLARACIONES Y MODIFICACIONES DE LOS DOCUMENTOS DEL PROYECTO.
- RECLAMACIONES CONTRA LAS ÓRDENES DE LA DIRECCIÓN FACULTATIVA.
- FALTAS DE PERSONAL.
- CAMINOS Y ACCESOS.
- REPLANTEO.
- COMIENZO DE LA OBRA. RITMO DE EJECUCION DE LOS TRABAJOS.
- ORDEN DE LOS TRABAJOS.
- FACILIDADES PARA OTROS CONTRATISTAS.
- AMPLIACIÓN DEL PROYECTO POR CAUSAS IMPREVISTAS O DE FUERZA MAYOR.
- PRÓRROGA POR CAUSA DE FUERZA MAYOR.
- RESPONSABILIDAD DE LA DIRECCIÓN FACULTATIVA EN EL RETRASO DE LA OBRA.
- CONDICIONES GENERALES DE EJECUCIÓN DE LOS TRABAJOS.
- OBRAS OCULTAS.
- TRABAJOS DEFECTUOSOS.
- VICIOS OCULTOS.
- DE LOS MATERIALES Y LOS APARATOS. SU PROCEDENCIA.
- MATERIALES NO UTILIZABLES.
- GASTOS OCASIONADOS POR PRUEBAS Y ENSAYOS.
- LIMPIEZA DE OBRAS.
- DOCUMENTACIÓN FINAL DE OBRA.
- PLAZO DE GARANTIA.
- CONSERVACIÓN DE LAS OBRAS RECIBIDAS PROVISIONALMENTE.
- DE LA RECEPCIÓN DEFINITIVA.
- PRÓRROGA DEL PLAZO DE GARANTIA.
- DE LAS RECEPCIONES DE TRABAJOS CUYA CONTRATA HAYA SIDO RESCINDIDA.
Condiciones Económicas
- COMPOSICIÓN DE LOS PRECIOS UNITARIOS.
- PRECIO DE CONTRATA. IMPORTE DE CONTRATA.
- PRECIOS CONTRADICTORIOS.
- RECLAMACIONES DE AUMENTO DE PRECIOS POR CAUSAS DIVERSAS.
- DE LA REVISIÓN DE LOS PRECIOS CONTRATADOS.
- ACOPIO DE MATERIALES.
- RESPONSABILIDAD DEL CONSTRUCTOR O INSTALADOR EN EL BAJO RENDIMIENTO DE LOS TRABAJADORES.
- RELACIONES VALORADAS Y CERTIFICACIONES.
- MEJORAS DE OBRAS LIBREMENTE EJECUTADAS.
- ABONO DE TRABAJOS PRESUPUESTADOS CON PARTIDA ALZADA.
- PAGOS.
- IMPORTE DE LA INDEMNIZACIÓN CON RETRASO NO JUSTIFICADO EN EL PLAZO DE TERMINACIÓN DE LAS OBRAS.
- DEMORA DE LOS PAGOS.
- MEJORAS Y AUMENTOS DE OBRA. CASOS CONTRARIOS.
- UNIDADES DE OBRA DEFECTUOSAS PERO ACEPTABLES.
- SEGURO DE LAS OBRAS.
- CONSERVACIÓN DE LA OBRA.
- USO POR EL CONTRATISTA DEL EDIFICIO O BIENES DEL PROPIETARIO.
MEDICIONES Y PRESUPUESTO (también en formato BC3 )
CAPÍTULO 01. UNIDADES EXTERIORES SISTEMA VRV.
CAPÍTULO 02. UNIDADES DE TRATAMIENTO DE AIRE.

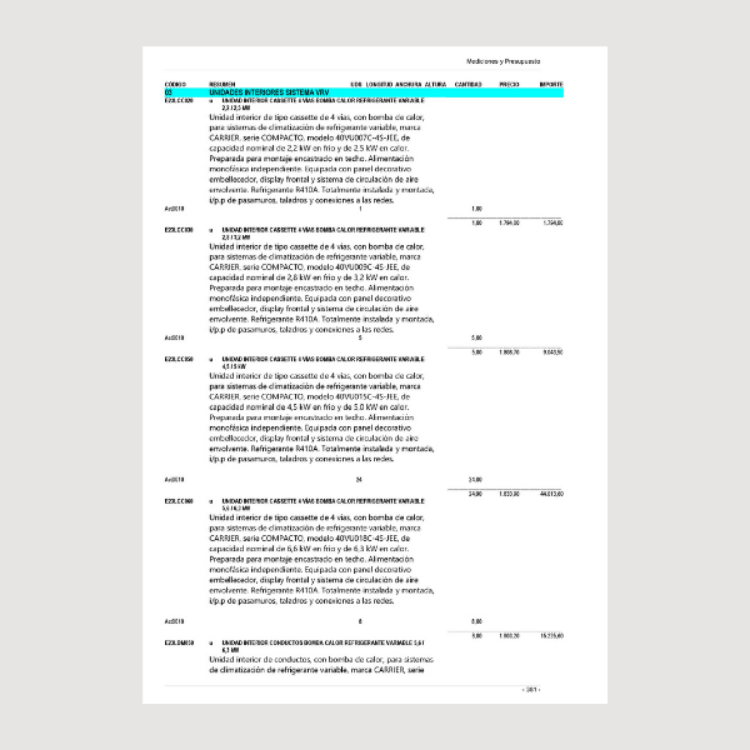

CAPÍTULO 03. UNIDADES INTERIORES SISTEMA VRV.
CAPÍTULO 04. TUBERÍAS FRIGORÍFICAS SISTEMA VRV.
CAPÍTULO 05. RECUPERADORES DE CALOR Y VENTILADORES.
CAPÍTULO 06. CONDUCTOS DISTRIBUCIÓN DE AIRE CLIMA Y VENTILACIÓN.
CAPÍTUTLO 07. DIFUSIÓN DE AIRE Y VENTILACIÓN: REJILLAS Y DIFUSORES.
PLANOS (11 págs en DWG )
PLANO Nº1. SITUACIÓN Y EMPLAZAMIENTO.
PLANO Nº 2. CLIMATIZACIÓN VRV SÓTANO.
PLANO Nº 3. CLIMATIZACIÓN-VENTILACIÓN CONDUCTOS SÓTANO.

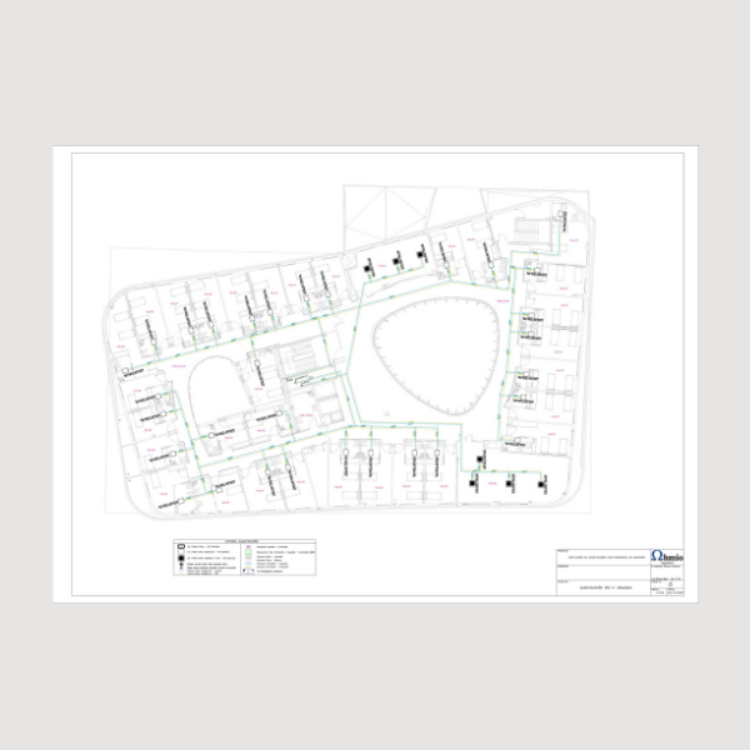

PLANO Nº 4. CLIMATIZACIÓN VRV P. BAJA.
PLANO Nº 5. CLIMATIZACIÓN-VENTILACIÓN CONDUCTOS P. BAJA.
PLANO Nº 6. CLIMATIZACIÓN VRV P. PRIMERA.
PLANO Nº 7. CLIMATIZACIÓN-VENTILACIÓN CONDUCTOS P. PRIMERA.
PLANO Nº 8. CLIMATIZACIÓN VRV P. SEGUNDA.
PLANO Nº 9. CLIMATIZACIÓN-VENTILACIÓN CONDUCTOS P. SEGUNDA.
PLANO Nº 10. CLIMATIZACIÓN VRV P. CUBIERTA.
PLANO Nº 11. CLIMATIZACIÓN-VENTILACIÓN CONDUCTOS P. CUBIERTA.
