Detalles constructivos DWG de apeos en edificios

PACK de 23 detalles constructivos dwg donde se muestran los apeos provisionales más comunes previos a realizar una rehabilitación de los elementos estructurales más comunes del edificio, como pilares, forjados, cimentaciones, muros de carga o fachadas.

Formatos

DWG

Descarga demo PDF

50,00 € IVA incl.

IVA no aplicable a clientes fuera de la UE y de Canarias

Detalles
Especificaciones
Opiniones de clientes

Este PACK de detalles constructivos incluye:

1.- Descarga de pilar y cimentación.

Detalle constructivo de acodalamiento metálico de pilar para descarga de cimentación - previo a recalce de cimentación.
Apuntalamiento de forjado en zona de pilar exento con excavación hasta cota superior de zapata - previo a refuerzo de pilar.
Apuntalamiento de forjado en zona de pilar de esquina con excavación hasta cota superior de zapata - previo a refuerzo de pilar.
Apuntalamiento de forjado en zona de pilar de medianera con excavación hasta cota superior de zapata - previo a refuerzo de pilar.

2.- Descarga de pilar.

Apuntalamiento de forjado en zona de pilar exento sin llegar a la cimentación.
Apuntalamiento de forjado en zona de pilar en esquina sin llegar a la cimentación.
Apuntalamiento de forjado en zona de pilar de medianera sin llegar a la cimentación.

3.- Apeo de vigas y viguetas.

Detalle de apuntalamiento de viga.
Detalle de apuntalamiento de vigueta.

4.- Apeo de muros.

Apuntalamiento de muro con estructura de madera.
Apuntalamiento de muro con estructura metálica.

5.- Estabilización de fachadas.

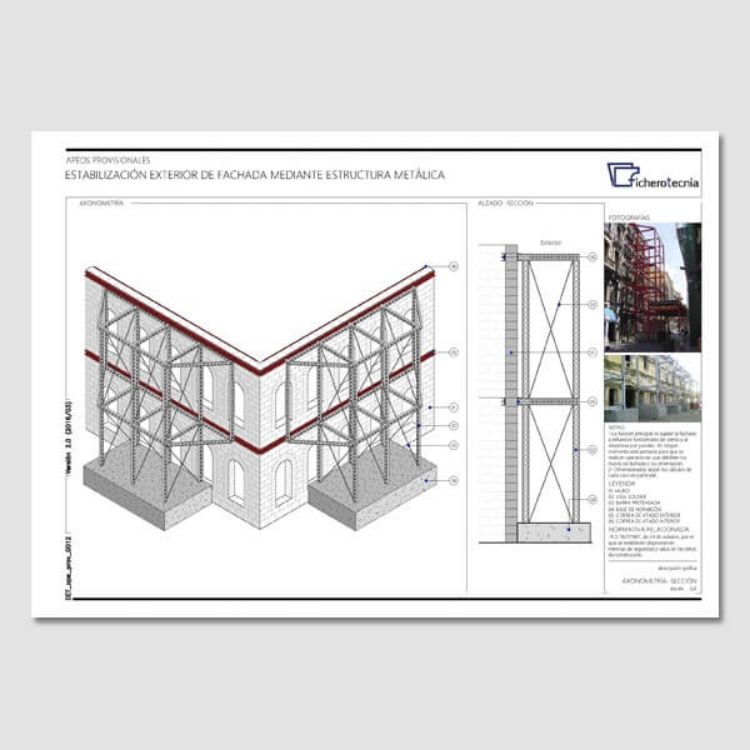

Estabilización exterior de fachada mediante estructura metálica.
Estabilización interior de fachada mediante estructura metálica.

6.- Apeo de cubiertas inclinadas.

Apeo de par roto en cubierta inclinada (a par y picadero).

7.- Descarga de cimentación de muros.

Apoyo de muro de carga para descargar la cimentación.
Apoyo de muro de carga para descargar la cimentación (estado deficiente del terreno).

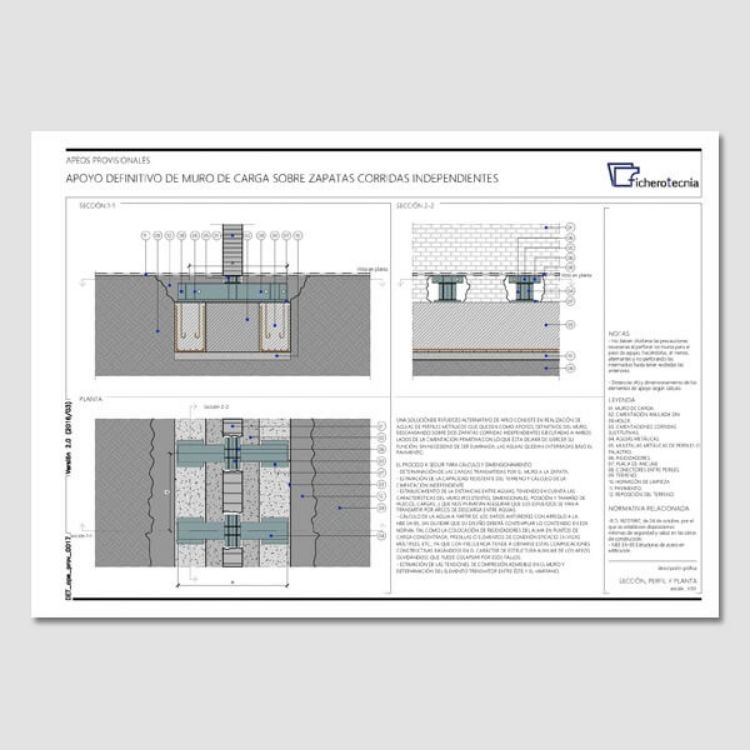

Apoyo definitivo de muro de carga sobre zapatas corridas independientes.

8.- Apeo de arcos y bóvedas.

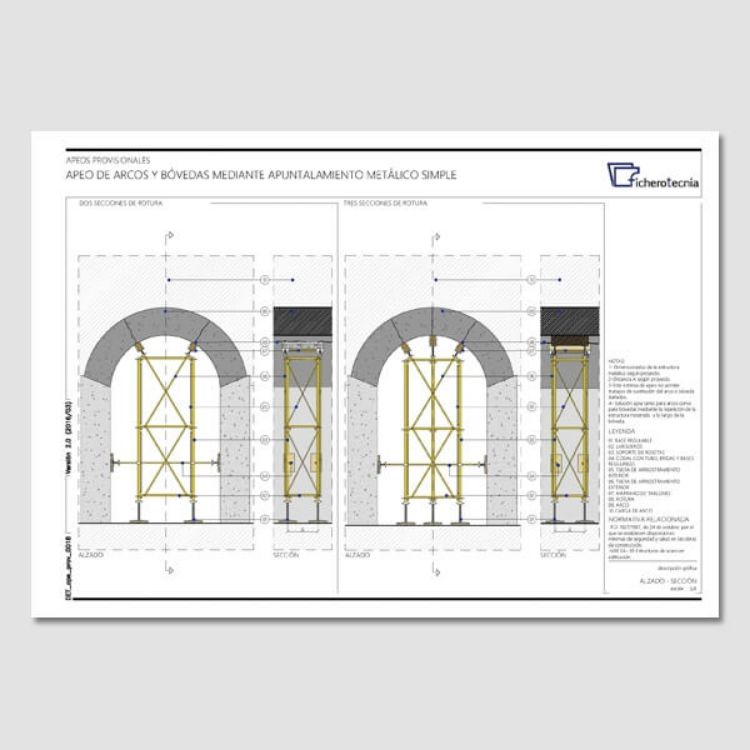

Apeo de arcos y bóvedas mediante apuntalamiento metálico simple.
Apeo de arcos y bóvedas mediante encimbrado y soporte de estructura modular.

9.- Apeo de escaleras.

Apeo de escalera de losa mediante viga zanca.
Apeo de escalera de losa mediante puntales telescópicos.
Apeo de escalera a la catalana mediante doble tornapunta metálica.

10.- Puntales telescópicos (información teórica).

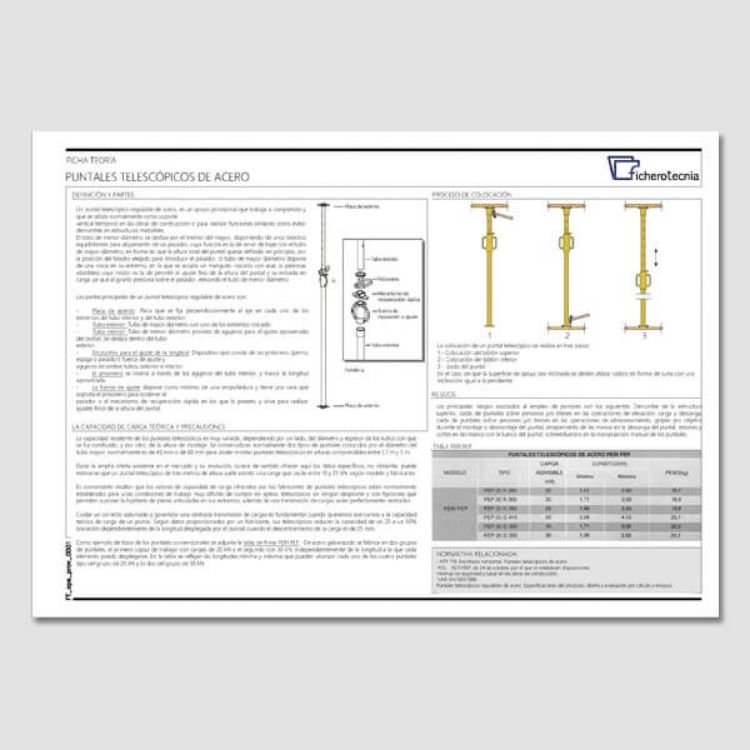

Puntales telescópicos de acero.

Especificaciones de productos

Attribute name	Attribute value
Tamaño	Archivo ZIP - 22.874 Kb
Total ficheros	23
Norma	CTE DB SE Seguridad estructural, R.D. 1627/1997 disposiciones mínimas de Seguridad y de Salud en las obras de construcción.
Formatos	DWG

Ideal para actuaciones de emergencia
