Detalles constructivos DWG para rehabilitar cubiertas planas

4 Comentario(s) | Agregar comentario

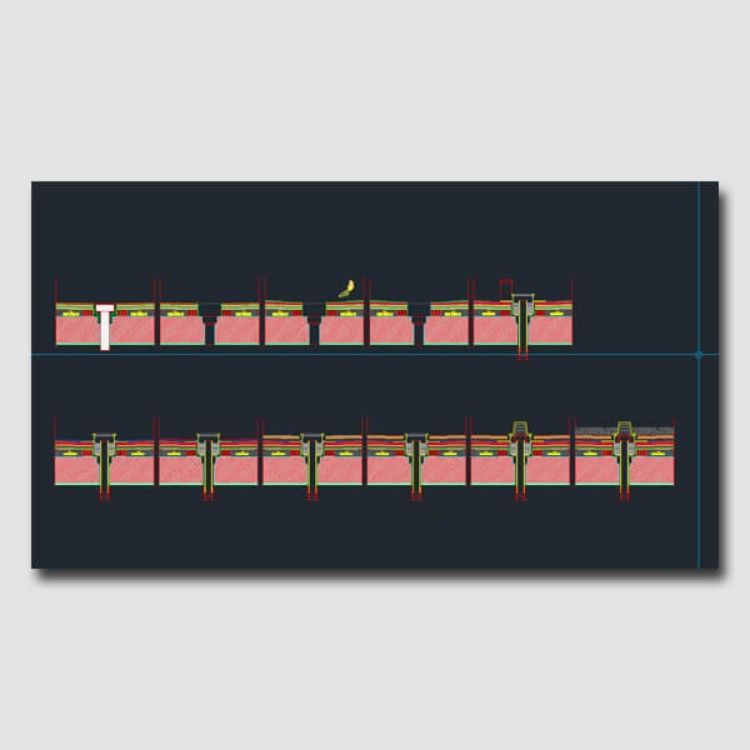

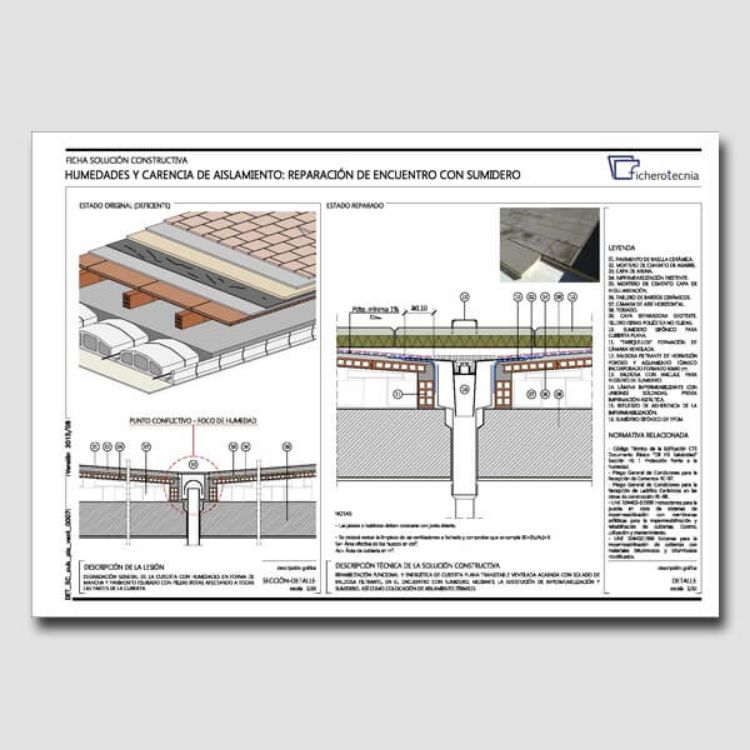

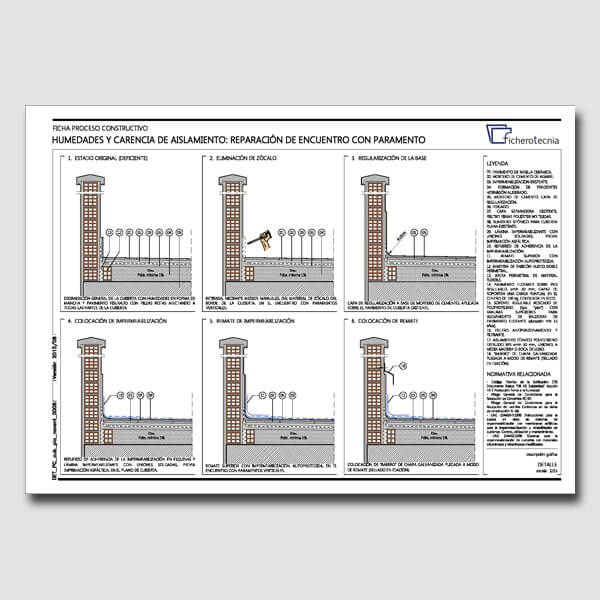

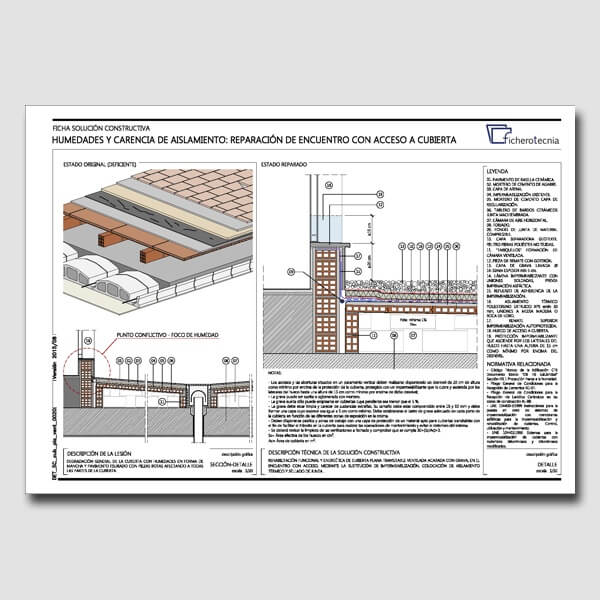

PACK de 82 detalles constructivos dwg de cubiertas planas, donde se exponen las lesiones más frecuentes producidas por deficiencias en la impermeabilización o falta de aislamiento térmico, dando diferentes soluciones constructivas para adaptarlas a la necesidad de cada proyecto. Se exponen los detalles con el daño producido, la solución y el proceso constructivo de su reparación paso a paso.

Formatos

DWG

Descarga demo PDF

100,00 € IVA incl.

IVA no aplicable a clientes fuera de la UE y de Canarias

Detalles
Especificaciones
Opiniones de clientes

Este PACK de detalles constructivos incluye:

1.- Detalles constructivos de rehabilitación de cubierta plana ventilada "a la catalana" sin aislamiento.

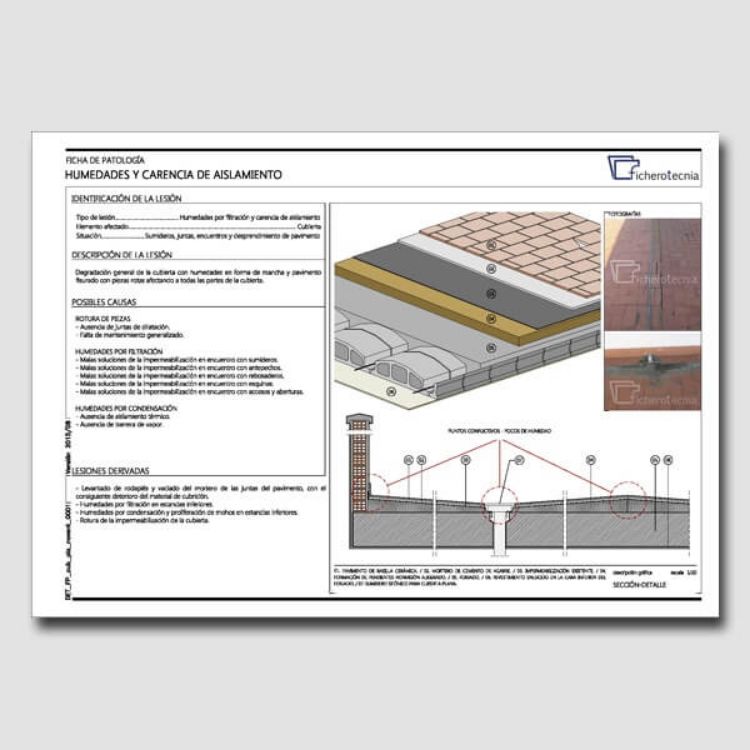

Ficha de patología + solución constructiva + proceso constructivo.

Solución 1.- Rehabilitación funcional y energética acabada con solado fijo.

Encuentro con paramento.
Encuentro con sumidero.
Junta de dilatación.
Encuentro con rebosadero.
Encuentro con salida a cubierta.

Solución 2.- Rehabilitación funcional y energética acabada con suelo filtrante (solución invertida).

Encuentro con paramento.
Encuentro con sumidero.
Junta de dilatación.
Encuentro con rebosadero.
Encuentro con salida a cubierta.

Solución 3.- Rehabilitación funcional y energética acabada con suelo técnico (solución invertida).

Encuentro con paramento.
Encuentro con sumidero.
Junta de dilatación.
Encuentro con rebosadero.
Encuentro con salida a cubierta.

Solución 4.- Rehabilitación funcional y energética acabada con grava (solución invertida).

Encuentro con paramento.
Encuentro con sumidero.
Junta de dilatación.
Encuentro con rebosadero.
Encuentro con salida a cubierta.

Solución 5.- Rehabilitación energética con aislamiento por el interior.

2.- Detalles constructivos de rehabilitación de cubierta plana transitable sin aislamiento.
Ficha de patología + solución constructiva + proceso constructivo.

Solución 1.- Rehabilitación funcional y energética acabada con suelo filtrante (solución invertida).

Encuentro con paramento.
Encuentro con sumidero.
Junta de dilatación.
Encuentro con rebosadero.
Encuentro con salida a cubierta.

Solución 2.- Rehabilitación funcional y energética acabada con suelo técnico (solución invertida).

Encuentro con paramento.
Encuentro con sumidero.
Junta de dilatación.
Encuentro con rebosadero.
Encuentro con salida a cubierta.

Solución 3.- Rehabilitación funcional y energética acabada con grava (solución invertida).

Encuentro con paramento.
Encuentro con sumidero.
Junta de dilatación.
Encuentro con rebosadero.
Encuentro con salida a cubierta.

Solución 4.- Rehabilitación energética con aislamiento por el interior.
Solución 5.- Rehabilitación funcional y energética acabada con pavimento (solución invertida).
Solución 6.- Rehabilitación funcional y energética acabada con espuma de poliuretano (solución invertida no transitable).
Solución 7.- Rehabilitación funcional y energética acabada con lámina autoprotegida y aislamiento por el interior (cubierta visitable).

Especificaciones de productos

Attribute name	Attribute value
Tamaño	Archivo ZIP - 73.534 Kb
Total ficheros	82
Norma	CTE DB-HS Salubridad, normas UNE de ensayo y características de materiales y normas UNE de Puesta en Obra de materiales.
Formatos	DWG

Fichas muy claras

Lo he comprado con el catálogo completo y vienen las fichas muy bien explicadas.

De: Google | Fecha: 02/03/2020 18:53

¿Fue útil este comentario? Sí No (0/0)

Estupendo

Justo lo que buscaba para los proyectos repetitivos de esta clase.

De: Google | Fecha: 19/02/2020 18:12

¿Fue útil este comentario? Sí No (0/0)

Detalles dwg de calidad

Utilizaba unos detalles genéricos de una marca para este tipo de proyectos que no me gustaban nada, con estos detalles damos más calidad al proyecto y los procesos constructivos se aclaran muchísimo.

De: Google | Fecha: 10/05/2017 22:19

¿Fue útil este comentario? Sí No (0/0)

Detalles de gran utilidad

Los detalles muestran paso a paso como rehabilitar las cubiertas planas más comunes para minimizar los errores que en esta zona ya sabemos que suelen dar muchos problemas y las reparaciones son muy costosas. Recomiendo este pack.

De: Google | Fecha: 12/04/2017 10:31

¿Fue útil este comentario? Sí No (0/0)
