Planos y detalles constructivos de fachada SATE

1 Comentario(s) | Agregar comentario
Recopilación de 90 Planos y detalles constructivos de fachada SATE en una vivienda unifamiliar completa en formatos DWG y PDF en una vivienda ecoeficiente, en la que se emplea aislamiento SATE en fachadas y cubiertas, ventanas eficientes con marco de PVC, bomba de calor con suelo radiante y paneles fotovoltaicos. Se logra pasar de una vivienda pasiva bajo el marco normativo del CTE a vivienda activa mediante sus instalaciones. Un ejemplo para la biblioteca de detalles constructivos sate para técnicos, estudiantes y constructoras.

Formatos

DOCX DWG PDF BC3
Partner: Alejandro Martínez García
99,00 € IVA incl.
IVA no aplicable a clientes fuera de la UE y de Canarias
Recibe un 10% de descuento para tu 1ª compra

Producto de uso exclusivamente profesional

Descarga inmediata al completar el pago

Licencia de uso

  • Detalles
  • Especificaciones
  • Preguntas Frecuentes
  • Opiniones de clientes

*** Puedes encontrar más informes, plantillas y proyectos relacionados en la categoría: DETALLES CONSTRUCTIVOS SATE ***



¿Qué contiene Planos y detalles constructivos SATE?

  • Encontrarás 90 planos en formato DWG y PDF para poder editarlos de los planos reales de una vivienda activa construida realmente en Vigo, la recopilación cuenta con todo tipo de planos para realizar la vivienda: planos de fachada sate en fachada, en cubierta, bomba de calor con suelo radiante, tubo de luz, ventilación, carpintería de PVC con triple acristalamiento.

    • Relación de planos:
      • A 01 - Arquitectura planta baja

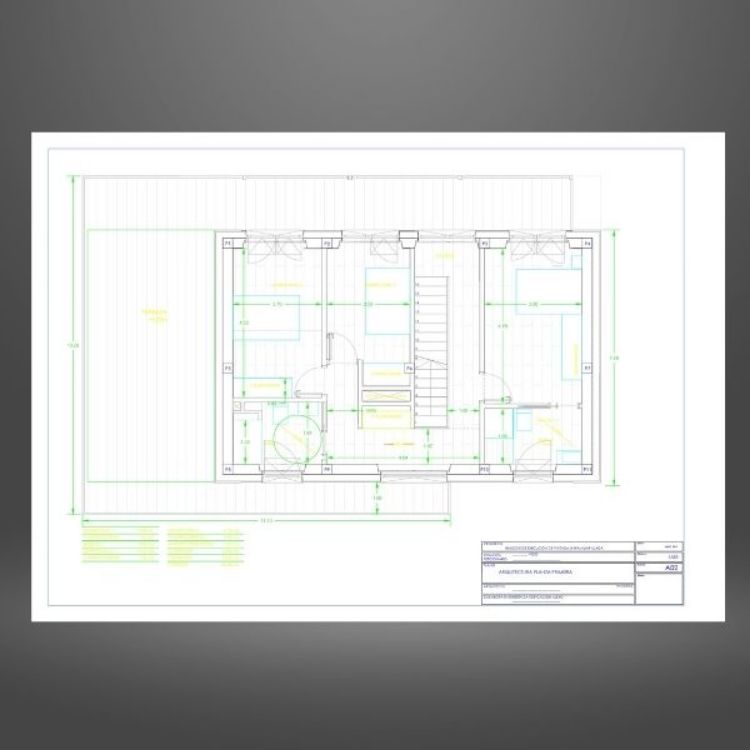

      • A 02 - Arquitectura planta primera
      • A 03 - Arquitectura planta cubierta
      • A 04 y A 05 - Cumplimiento RD 29/2010 planta baja y planta primera
      • A 06 a A 09 - Alzados Norte, Sur, Este y Oeste
      • A 10 a A 12 - Secciones de C1 a C3 (solo pdf)

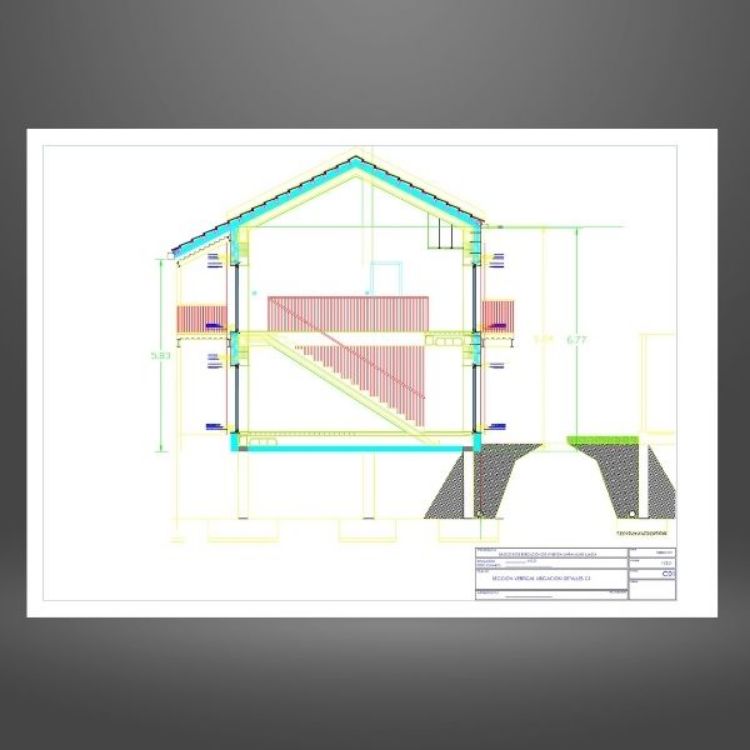

      • C 01 - Sección vertical ubicación detalles C1 (solo pdf)
      • C 02 - Detalle arranque cimentación

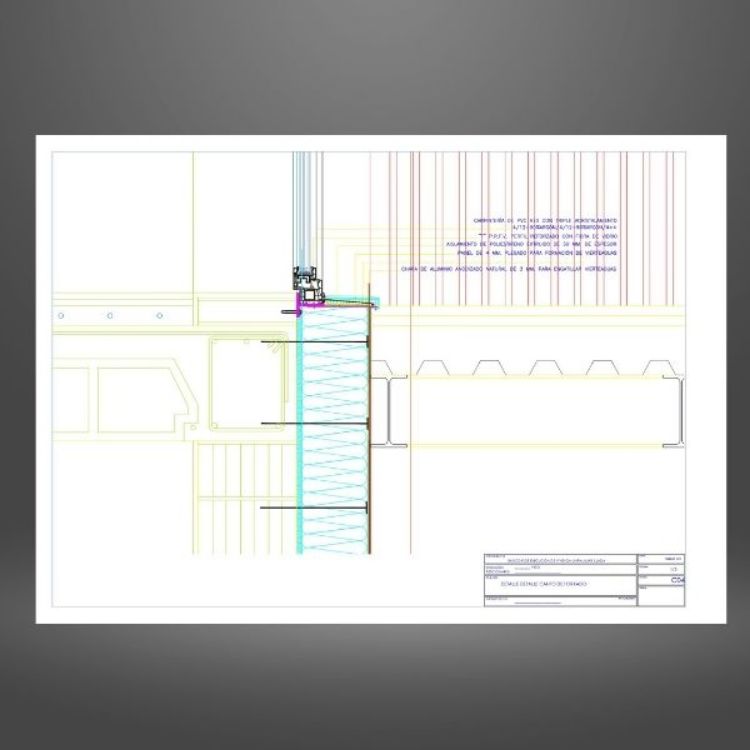

      • C 03 - Detalle arranque sate fachada 1 (zócalo)
      • C 04 - Detalle Sate con canto de forjado
      • C 05 - Detalle cumbrera de cubierta
      • C 06 - Detalle encuentro forjado Planta baja - exterior
      • C 07 - Detalle arranque sate fachada 2.
      • C 08 - Detalle de encuentro de voladizo con barandilla.
      • C 09 - Detalle de remate de alero de cubierta de balcón
      • C 10 - Detalle de encuentro de carpintería con terraza
      • C 11 - Detalle de encuentro de carpintería con balcón
      • C 12 - Detalle de dintel de fachada en balcón
      • C 13 - Detalle de encuentro de cubierta con fachada y balcón
      • C 14 - Detalle de falso techo con foco de luz
      • C 15 - Detalle encuentro de cubierta con foco de luz
      • C 16 - Detalle de remate de foco de luz
      • C 17 - Detalle vierteaguas en carpintería
      • C 18 - Detalle de dintel en carpintería
      • C 19 - Detalle de encuentro de cubierta con canalón
      • C 20 - Sección vertical con ubicación de detalles
      • C 21 - Detalle hastial
      • C 22 - Detalle sección cubierta
      • C 23 - Sección ubicación detalles 2
      • C 24 - Detalle sate sección horizontal
      • C 25 - Detalle sate esquina sección horizontal
      • C 26 - Detalle de encuentro sate con carpintería de terraza
      • C 27 - Detalle de encuentro con carpintería
      • C 28 - Memoria carpintería exterior
      • C 29 - Memoria carpintería interior
      • C 30 a C 32 - Detalle acabado en baños 1, 2 y 3

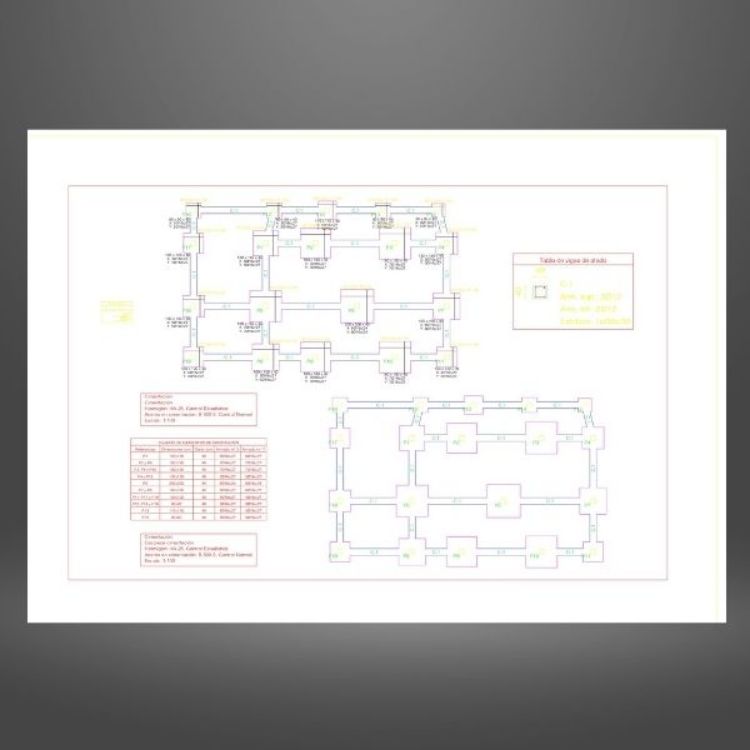

      • E 01 - Replanteo estructura
      • E 02 - Excavación
      • E 03 - Cimentación
      • E 04 - Forjado planta primera
      • E 05 - Forjado planta de cubierta
      • E 06 - Estructura detalles pilares - escalera
      • + 19 planos de estrutura con detalles de replanteo y armado.
      • I 01 - Fontanería planta baja
      • I 02 - Fontanería planta segunda
      • I 03 - Esquema fontanería
      • I 04 - Saneamiento cimentación
      • I 05 - Saneamiento planta baja
      • I 06 - Saneamiento planta primera
      • I 07 - Saneamiento cubierta

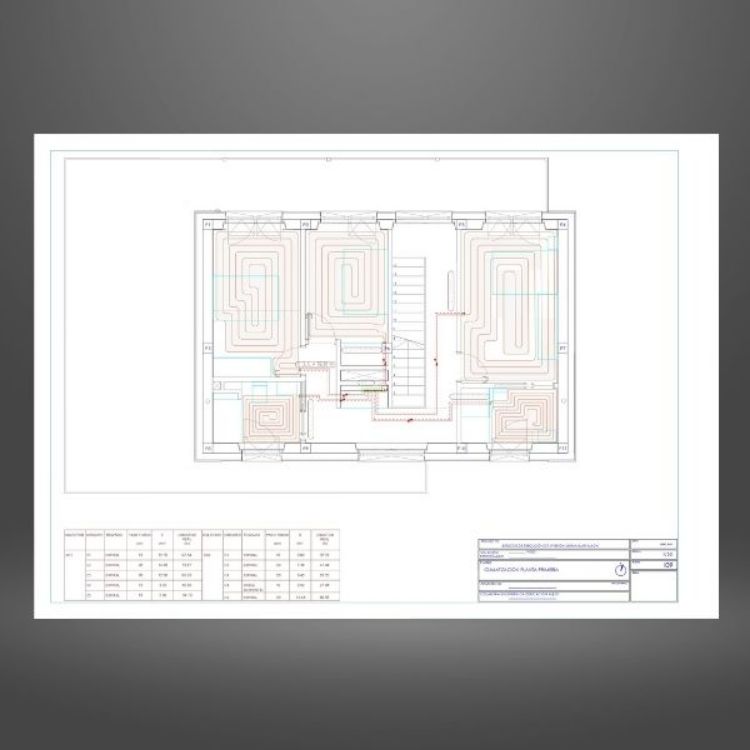

      • I 08 - Climatización planta baja
      • I 09 - Climatización planta primera
      • I 10 - Esquema climatización
      • I 11 - Ventilación planta baja
      • I 12 - Ventilación planta primera
      • I 13 - Ventilación techo
      • I 14 - Esquema unifilar
      • I 15 - Electricidad planta baja
      • I 16 - Electricidad planta primera
      • I 17 - Esquema telecomunicaciones
      • I 18 - Telecomunicaciónes planta baja
      • I 19 - Telecomunicaciones planta primera
      • I 20 - Telecomunicaciones planta de cubierta

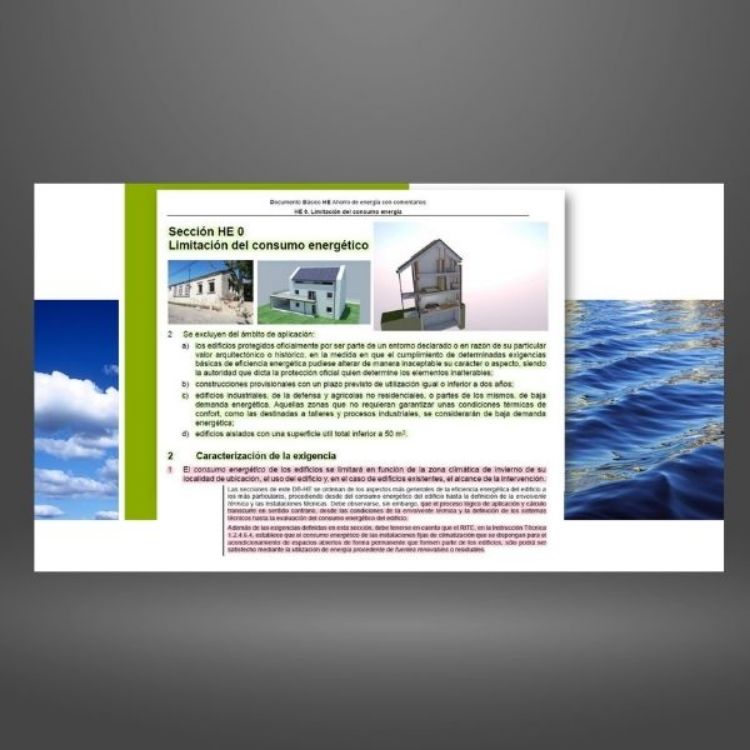

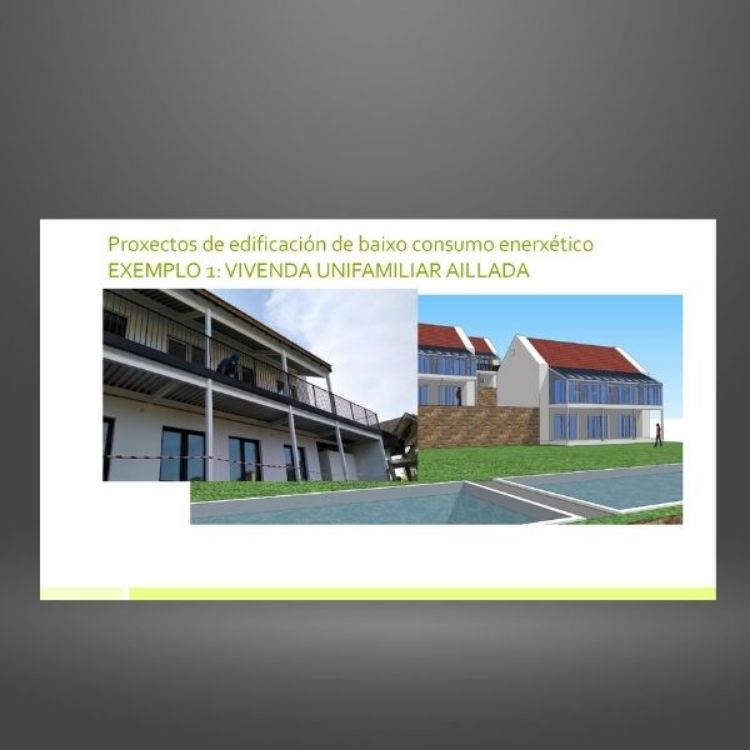

  • También contiene la presentación tipo Power Point de las fotos reales para ver como todo el proyecto se ha plasmado en la vivienda finalmente construida.

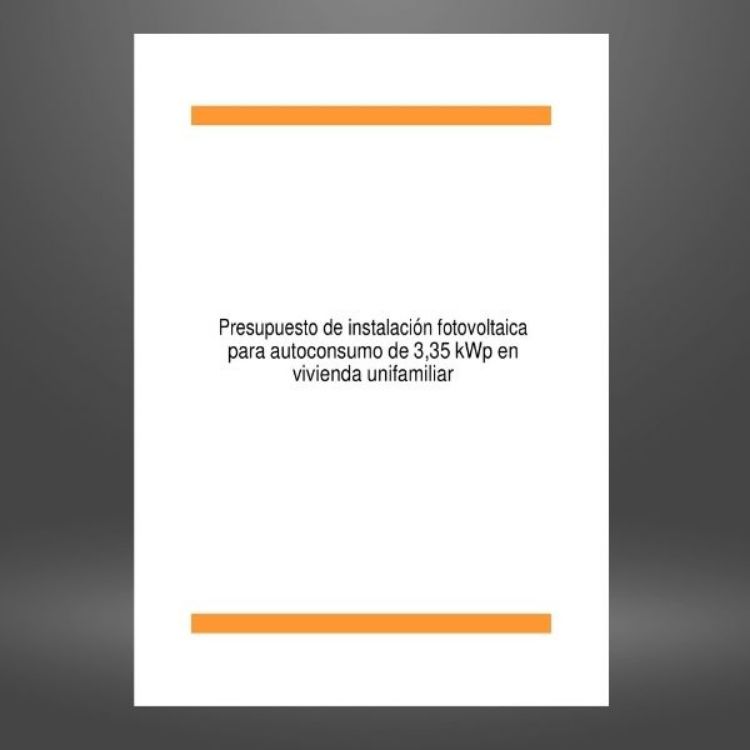

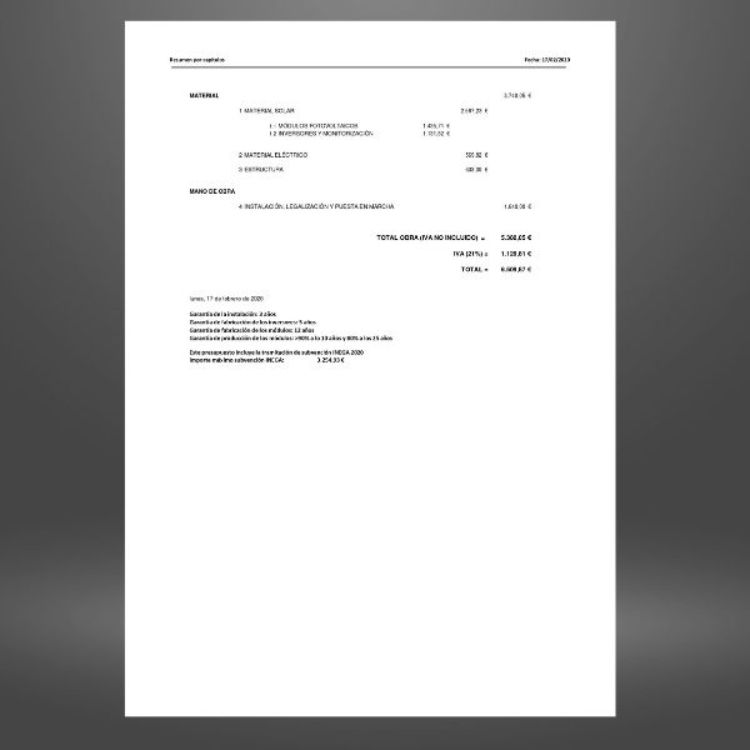

  • El presupuesto de la instalación fotovoltaica colocada de .docx y pdf.
  • La medición de la vivienda activa en formato .bc3.



¿Qué es una vivienda activa?

Casa Activa, vivienda que genera más energía de la que consume. El concepto y definición de casa activa, está basado en la idea de que los edificios pueden generar más energía de la que consumen. Se consiguen, por tanto, edificios más confortables, capaces de adaptarse al clima y respetuosos con el medio ambiente.

Construir una vivienda activa, es más sencillo de los que imaginas, en estos planos podrás ver como se han resuelto los detalles de fachada y las instalaciones para poder conseguirlo y que tu vivienda produzca más energía de la que consume.

¿Para quién es idóneo este fichero?

  • Para técnicos que estén ejecutando este tipo de obras tanto en fase de proyecto como ejecución.
  • Constructoras que realicen este tipo de viviendas.
  • Estudiantes o profesores de construcción de los departamentos de arquitectura.

En este vídeo podemos ver la vivienda activa construida en la realidad.

Especificaciones de productos
Attribute nameAttribute value
FormatosDOCX, DWG, PDF, BC3
