Completa recopilación de 300 detalles constructivos de Estructura metálica en DWG abarcando: cubiertas inclinadas, forjados y pilares de estructura metálica.
Qué incluye
- Uniones viga-pilar: empotradas y articuladas, en pilar central, de borde y de esquina, con apoyo superior o pasante.
- Uniones viga-viga: continuidad, encuentros a igual y distinto canto, viga quebrada y quiebros sobre pilar.
- Pilares: paso de forjado, capiteles, cambios de sección y empalmes en HEB, 2 UPN y tubo.

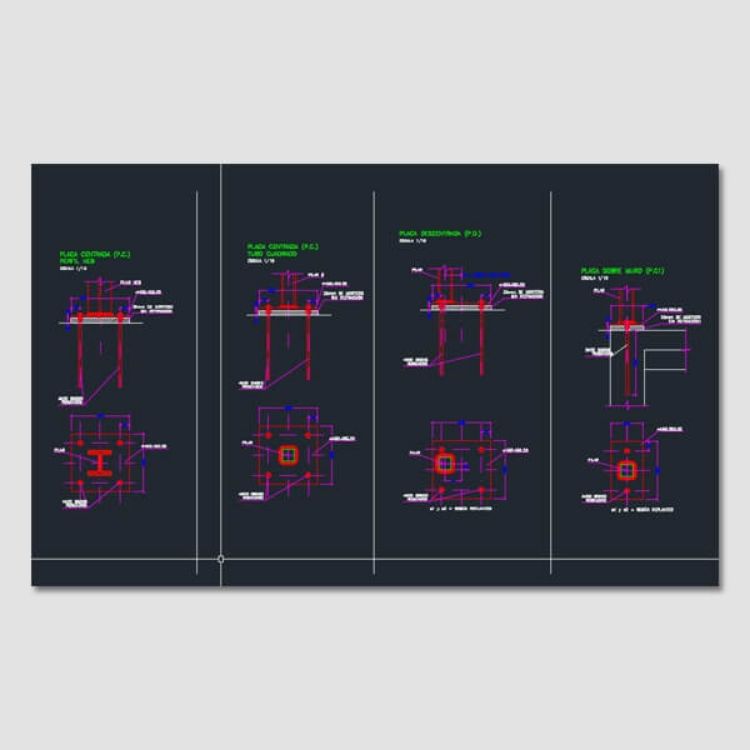

- Arranques y placas de anclaje: placa centrada, descentrada y sobre muro, base en zapata, arranque sobre pilar, muro o foso de ascensor.

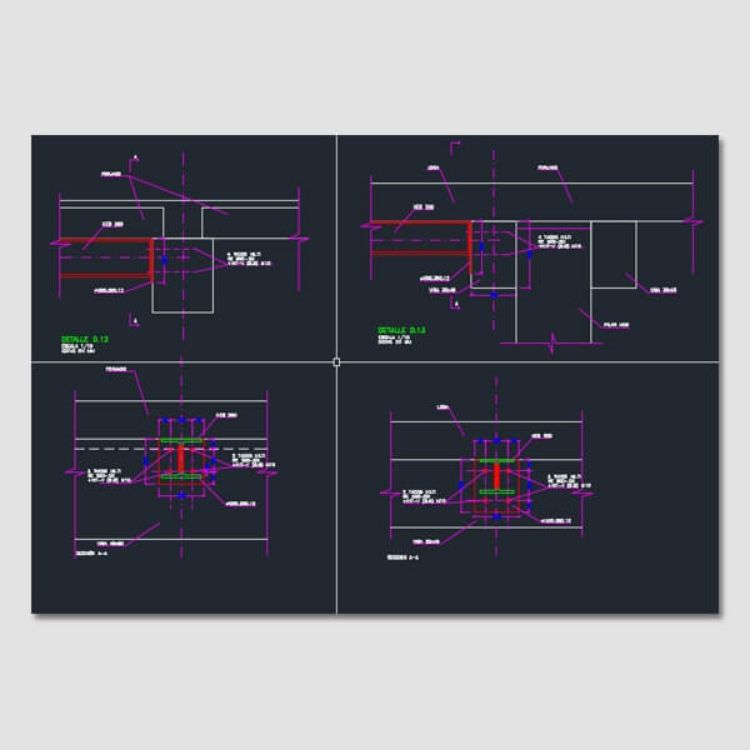

- Conexión con hormigón y fábrica: vigas a losa, viga, pilar y muro, con anclaje químico, varilla roscada o placa soldada.
- Forjados: apoyo y remate de bordes en forjado aligerado, colaborante, de chapa y de placa alveolar, con conectores.

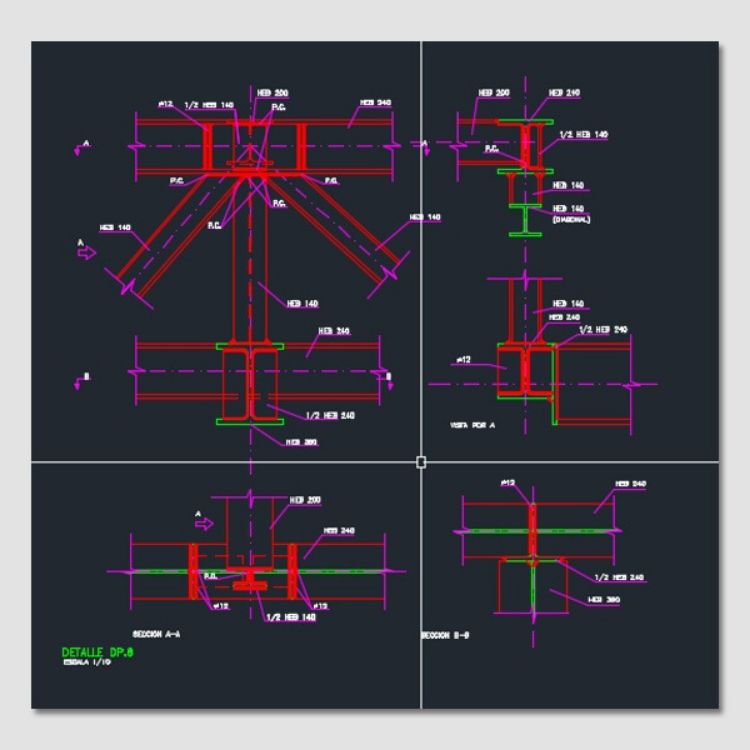

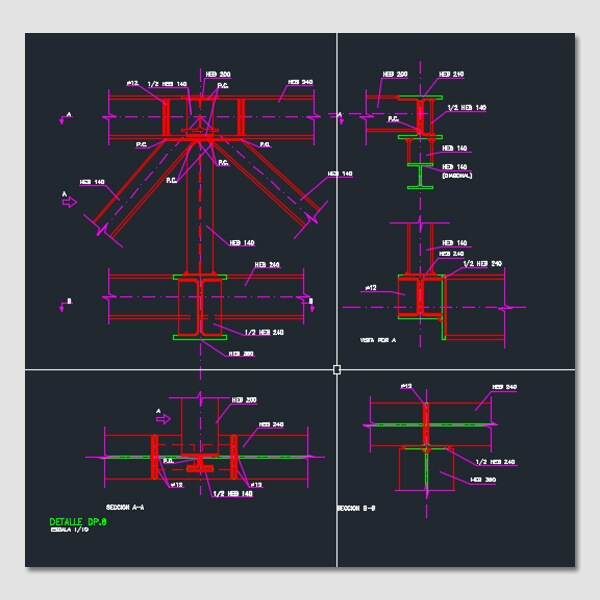

- Diagonales y nudos complejos: nudos de diagonales con montante, pilar pasante y quiebro.
- Cubiertas: unión de vértices, cumbrera y apoyo sobre muro o pilar.

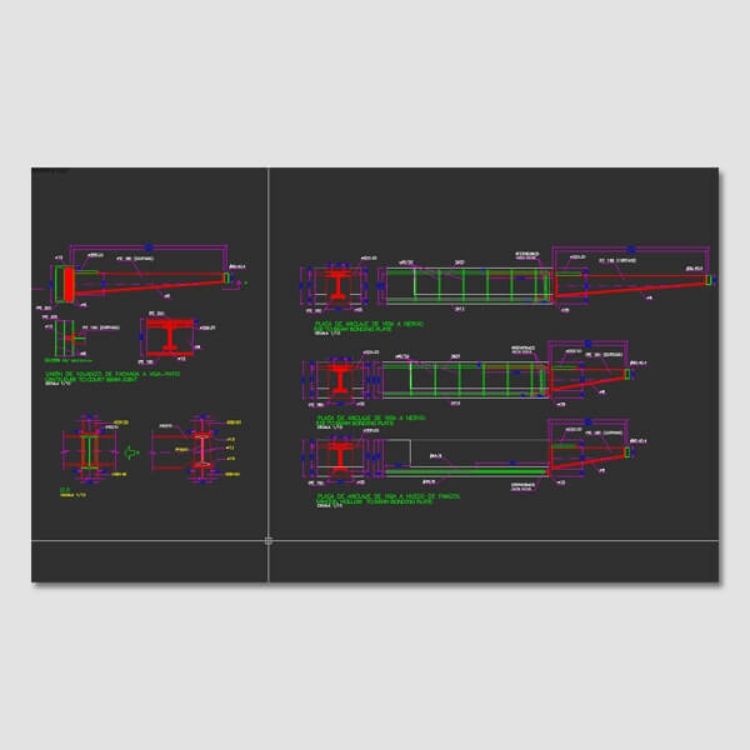

- Voladizos: vigas-ménsula de fachada y placas de anclaje a nervio y a hueco de fancoil.

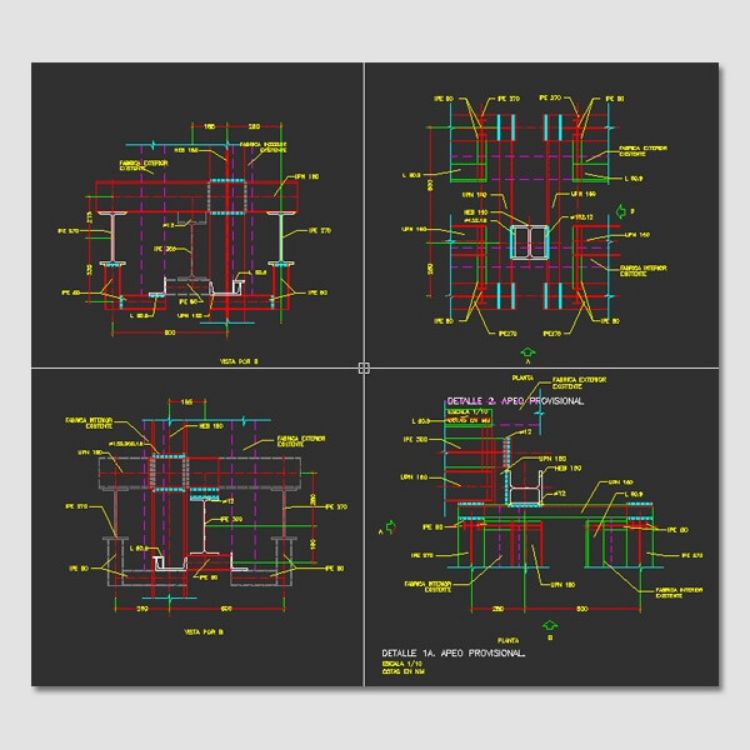

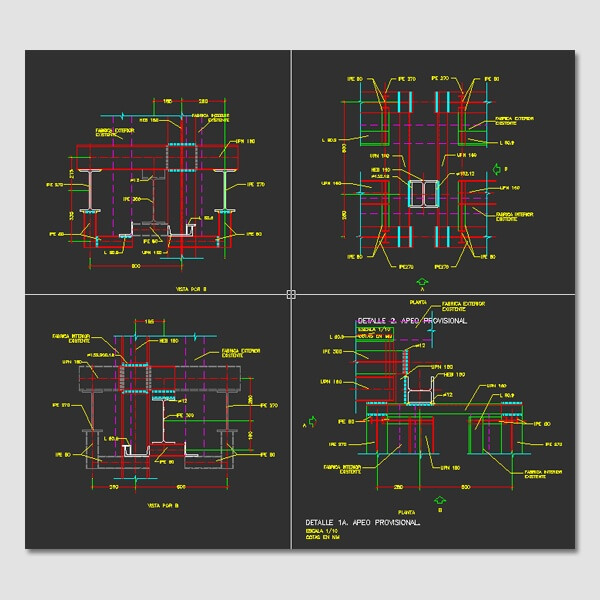

- Rehabilitación: apeo provisional, cargadero definitivo y refuerzo de pilares existentes.
- Escaleras y entreplantas: unión de chapas de zancas y encuentros de vigas con pilares.
Preguntas frecuentes
¿Los detalles cumplen la normativa vigente?
¿En qué versión de AutoCAD puedo abrir el archivo?
¿Puedo modificar los detalles para adaptarlos a mi proyecto?
¿Este catálogo incluye detalles de rehabilitación de estructuras existentes?
