Catalogo de detalles constructivos para construcciones actuales en base al CTE

1 Comentario(s) | Agregar comentario
Recopilación de cerca de 200 detalles constructivos DWG enfocados al tipo de construcción actual para viviendas unifamiliares y pequeños edificios en base al CTE donde encontramos detalles constructivos que abarcan soluciones para fachadas ventiladas, detalles de construcción en seco tanto en madera como acero con paso de instalaciones, carpintería de alumínio, carpinteria interior con aperturas ocultas, detalles de forjado sanitario ventilado con encofrados aligerados e incluso la instalación de placas fotovoltaicas. En resumen: una recopilación de soluciones constructivas en dwg donde acudir para todos tus proyectos actuales.

Formatos

DWG
Descarga demo PDF
289,00 € IVA incl.
IVA no aplicable a clientes fuera de la UE y de Canarias

Licencia de uso

  • Detalles
  • Especificaciones
  • Opiniones de clientes

Recopilación completa de detalles constructivos consistente en:


1. DETALLES CONSTRUCTIVOS DE SOLUCIONES CONSTRUCTIVAS EN CUBIERTAS

En base al CTE con aislamiento por el interior y el exterior, fachada tipo sate, fachada ventilada, con las soluciones acústicas para viviendas.

Detalle:

8 detalle de fachada ventilada en encuentro con cubierta plana y cubierta inclinada.
18 detalles de cubiertas tanto plana como inclinada aisladas termicamente por el interior.
7 detalles de cubiertas con solución tipo SATE.
4 detalles de celosia de madera para cubierta inclinada a dos aguas (cabriadas).

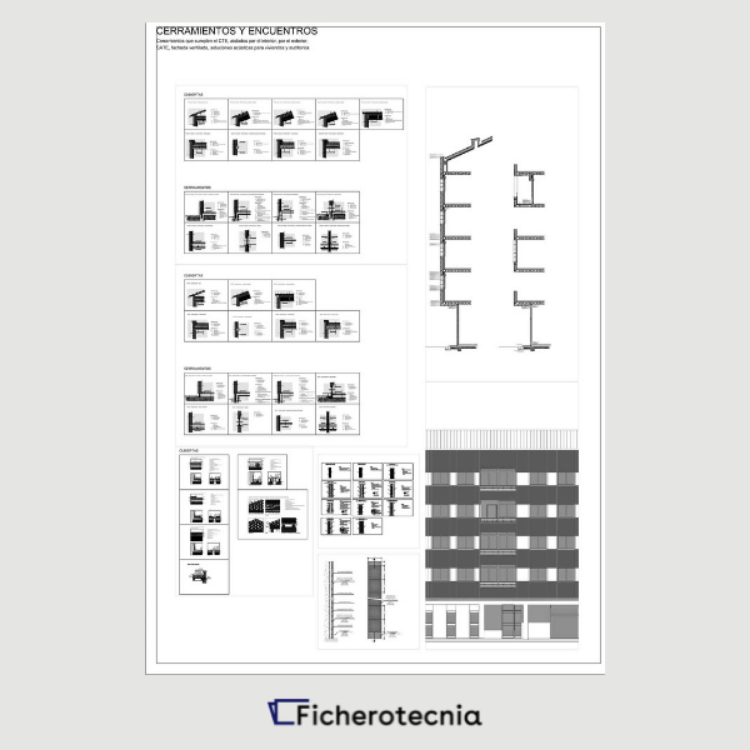

2. DETALLES SOLUCIONES CONSTRUCTIVAS DE FACHADA O CERRAMIENTOS EXTERIORES


En base al CTE con aislamiento por el interior y el exterior, fachada tipo sate, fachada ventilada, con las soluciones acústicas para viviendas.

Detalle:

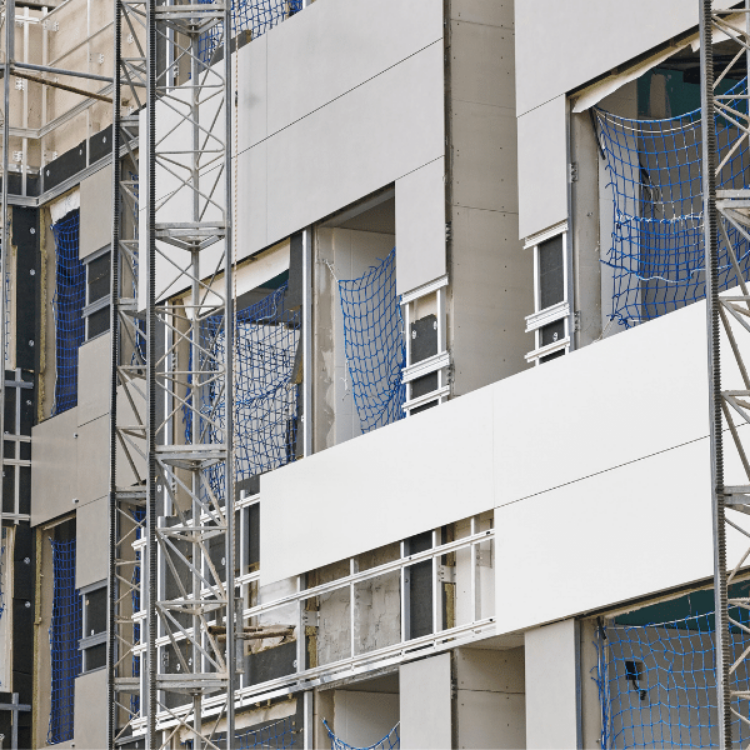

8 detalles de fachada ventilada con aislamiento interior consistentes  en encuentros con carpinterías, zócalos, techos y sótano calefactado.
38 detalles de fachada con encuentros con el aislamiento interior.
8 detalles de fachada con soluciones tipo SATE.
12 detalles de soluciones tipo acústico.
Plano de sección vertical de edificio con fachada ventilada con perfiles omega y paneles tipo LARSON.

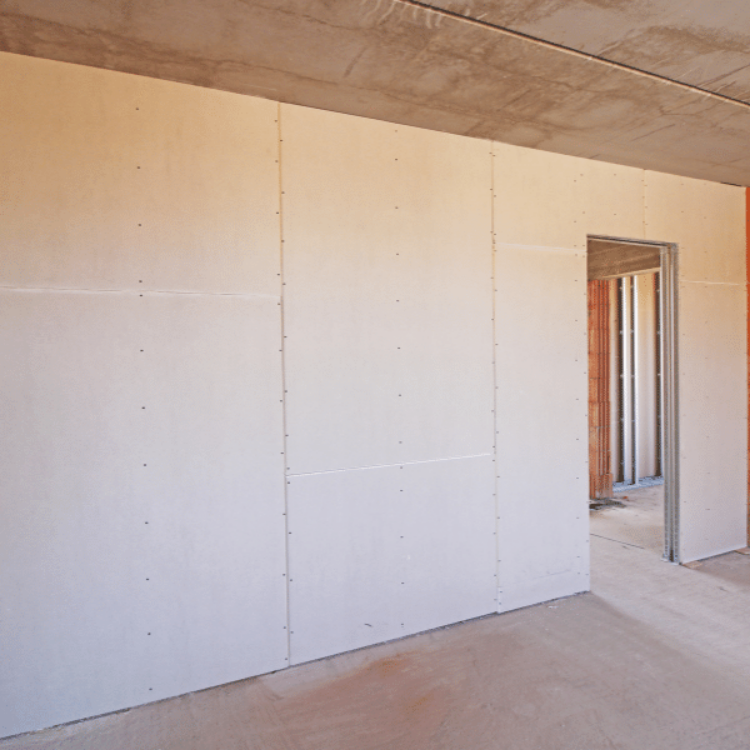

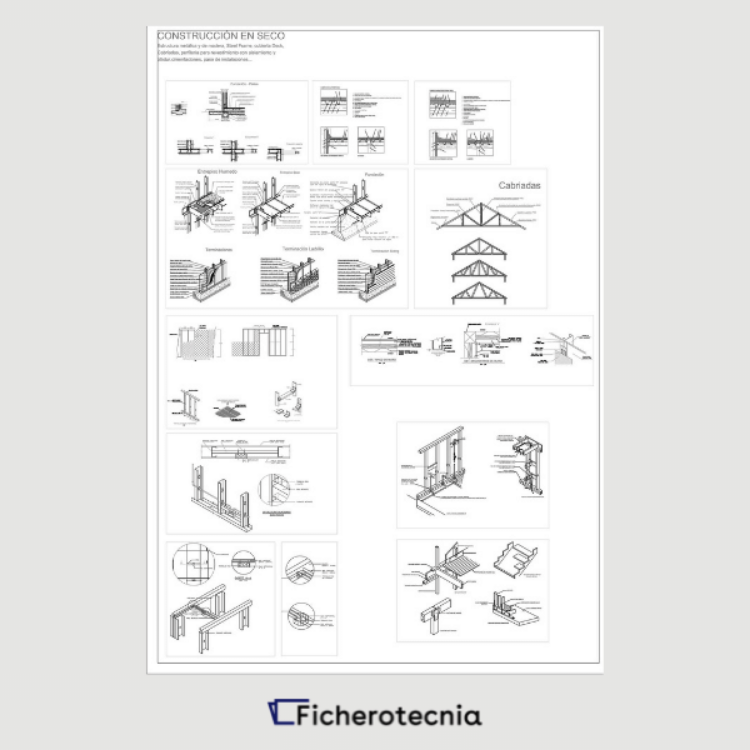

3. DETALLES DE CONSTRUCCIÓN EN SECO Y TRASDOSADOS
41 detalles editables en DWG

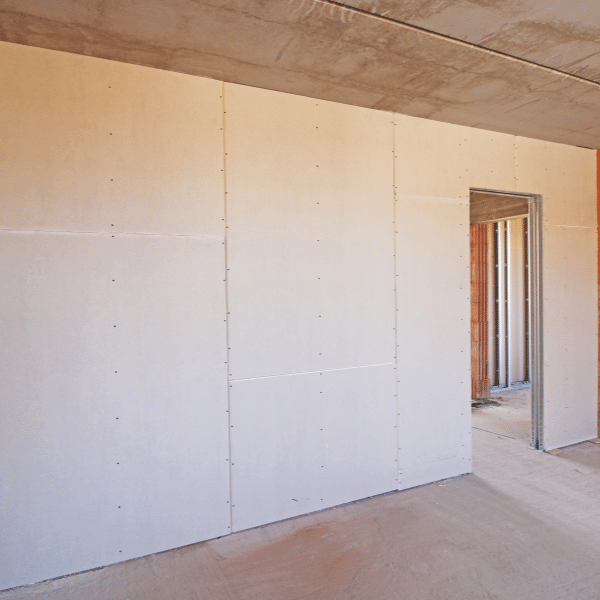

Para estructura metálica y madera con aislamientos, steel frame, cubierta deck, cabriadas, encuentro con cimentaciones, paso de instalaciones.

Detalle:

6 detalles de construcción en seco con madera y revestimiento con paneles. Incluye paso de instalaciones y encuentros.
14 detalles de construcción en secon con perfiles metálicos.Incluye paso de instalaciones y encuentros.

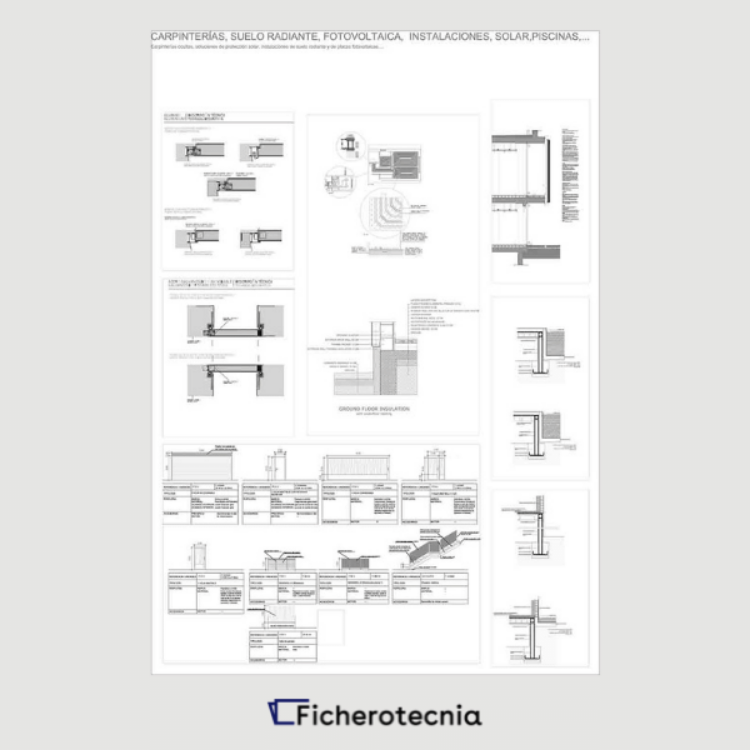

4. CARPINTERÍAS

Detalle:

32 detalles de puertas y detalles de encuentros con bisagra oculta tanto de apertura interior como exterior.
4 detalles con secciones de juego de carpintería de aluminio.
5 detalles de juego de cerrajería tipo actual con barandilla de cristal y montantes horizontales.



5. INSTALACIÓN FOTOVOLTAICA, SOLAR, PISCINAS

Detalle:

Conjunto de detalles de instalación de placas en cubierta de vivienda y esquema de principio multifilar, también para el caso de captador solar. Detalles de arquetas y saneamiento. Detalles de vaso de piscina tipo con instalaciones.

6. DETALLES DE CIMENTACIÓN Y ESTRUCTURA.

Detalle:

Más de 70 detalles de zapatas y estructura de hormigón armado con pilares y forjados, estructura metálica con arranques de cimentación y encuentros.

7. DETALLE FORJADO SANITARIIO - SOLERA VENTILADA

Detalle:

Mas de 11 detalles tipo forjado sanitario realizado con cubos de encofrado perdido incluyendo secciones y encuentros.


Especificaciones de productos
Attribute nameAttribute value
NormaCTE (Código técnico de la edificación)
Total páginas200
Tamaño56 MB
FormatosDWG
Versión2021
Recopilación completa
Recopilación bastante completa para las tendencias actuales que buscaba, me ha sido útil. Descarga rápida en la cuenta.
Google | 06/07/2021 18:57
¿Fue útil este comentario? Sí No (0/0)
  • Sólo los usuarios registrados pueden agregar comentarios
*
*

Recopilación completa de detalles constructivos consistente en:


1. DETALLES CONSTRUCTIVOS DE SOLUCIONES CONSTRUCTIVAS EN CUBIERTAS

En base al CTE con aislamiento por el interior y el exterior, fachada tipo sate, fachada ventilada, con las soluciones acústicas para viviendas.

Detalle:

8 detalle de fachada ventilada en encuentro con cubierta plana y cubierta inclinada.
18 detalles de cubiertas tanto plana como inclinada aisladas termicamente por el interior.
7 detalles de cubiertas con solución tipo SATE.
4 detalles de celosia de madera para cubierta inclinada a dos aguas (cabriadas).


2. DETALLES SOLUCIONES CONSTRUCTIVAS DE FACHADA O CERRAMIENTOS EXTERIORES


En base al CTE con aislamiento por el interior y el exterior, fachada tipo sate, fachada ventilada, con las soluciones acústicas para viviendas.

Detalle:

8 detalles de fachada ventilada con aislamiento interior consistentes  en encuentros con carpinterías, zócalos, techos y sótano calefactado.
38 detalles de fachada con encuentros con el aislamiento interior.
8 detalles de fachada con soluciones tipo SATE.
12 detalles de soluciones tipo acústico.
Plano de sección vertical de edificio con fachada ventilada con perfiles omega y paneles tipo LARSON.


3. DETALLES DE CONSTRUCCIÓN EN SECO Y TRASDOSADOS
41 detalles editables en DWG

Para estructura metálica y madera con aislamientos, steel frame, cubierta deck, cabriadas, encuentro con cimentaciones, paso de instalaciones.

Detalle:

6 detalles de construcción en seco con madera y revestimiento con paneles. Incluye paso de instalaciones y encuentros.
14 detalles de construcción en secon con perfiles metálicos.Incluye paso de instalaciones y encuentros.


4. CARPINTERÍAS

Detalle:

32 detalles de puertas y detalles de encuentros con bisagra oculta tanto de apertura interior como exterior.
4 detalles con secciones de juego de carpintería de aluminio.
5 detalles de juego de cerrajería tipo actual con barandilla de cristal y montantes horizontales.



5. INSTALACIÓN FOTOVOLTAICA, SOLAR, PISCINAS

Detalle:

Conjunto de detalles de instalación de placas en cubierta de vivienda y esquema de principio multifilar, también para el caso de captador solar. Detalles de arquetas y saneamiento. Detalles de vaso de piscina tipo con instalaciones.

6. DETALLES DE CIMENTACIÓN Y ESTRUCTURA.

Detalle:

Más de 70 detalles de zapatas y estructura de hormigón armado con pilares y forjados, estructura metálica con arranques de cimentación y encuentros.

7. DETALLE FORJADO SANITARIIO - SOLERA VENTILADA

Detalle:

Mas de 11 detalles tipo forjado sanitario realizado con cubos de encofrado perdido incluyendo secciones y encuentros.


Especificaciones de productos
Attribute nameAttribute value
NormaCTE (Código técnico de la edificación)
Total páginas200
Tamaño56 MB
FormatosDWG
Versión2021
