Detalles constructivos para solucionar las humedades en fachadas

3 Comentario(s) | Agregar comentario

PACK de 120 detalles constructivos en DWG donde se abordan todas las lesiones más comunes que provienen de la acción del agua y que afectan a las fachadas, distinguiendo humedades por capilaridad, por condensación o por filtraciones, estableciendo las soluciones constructivas y proceso de reparación.

Formatos

DWG

Descarga demo PDF

99,00 € IVA incl.

IVA no aplicable a clientes fuera de la UE y de Canarias

Detalles
Especificaciones
Opiniones de clientes

Este PACK de detalles constructivos incluye:

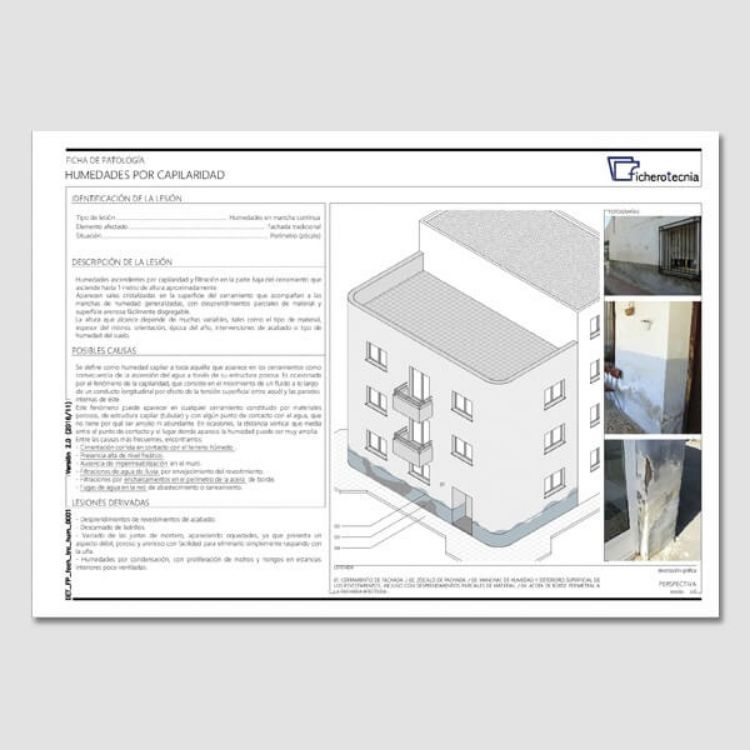

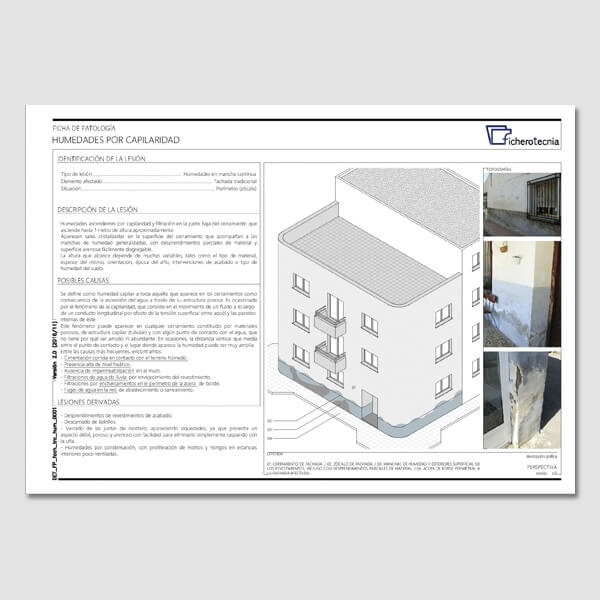

1.- Humedades por capilaridad:

Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Barrera impermeable y reposición de piezas.
Solución 2 - Barrera impermeable y retacado con mortero.
Solución 3 - Colocación de higroconvectores.

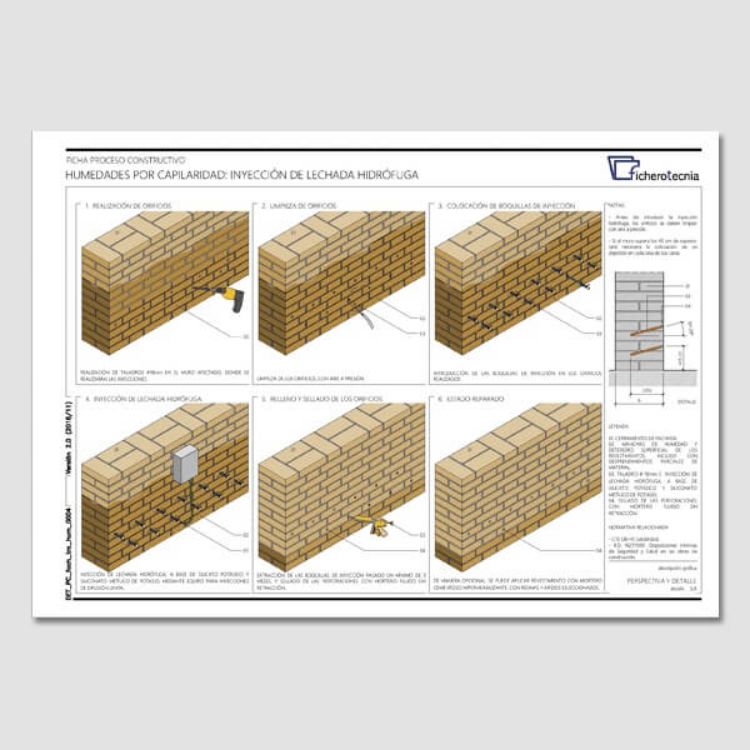

Solución 4 - Inyección de lechada hidrófuga.
Solución 5 - Mortero de alta porosidad (muro de sillería).
Solución 6 - Colocación de higroconvectores (muro de sillería).
Solución 7 - Electroósmosis pasiva (muro de sillería).

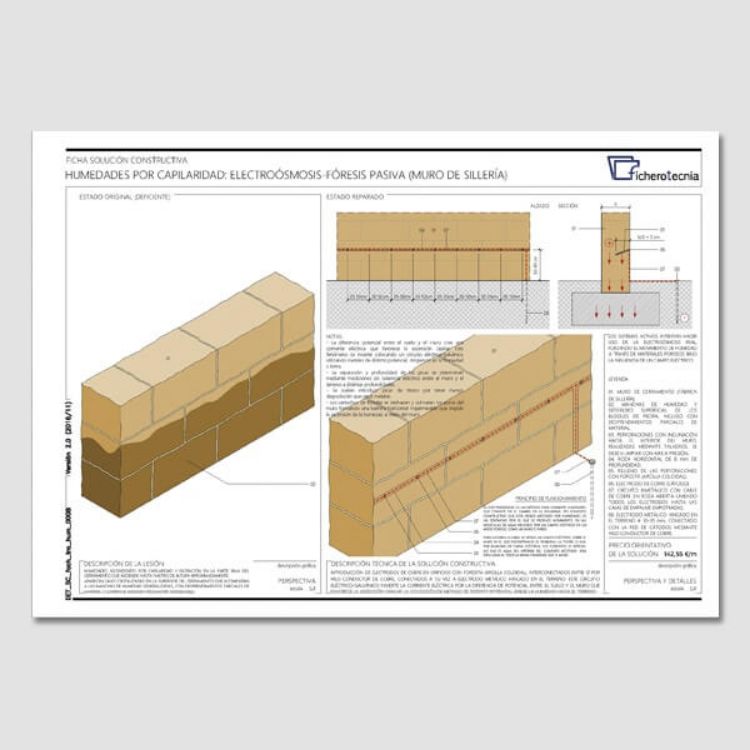

Solución 8 - Electroósmosis-fóresis pasiva (muro de sillería).

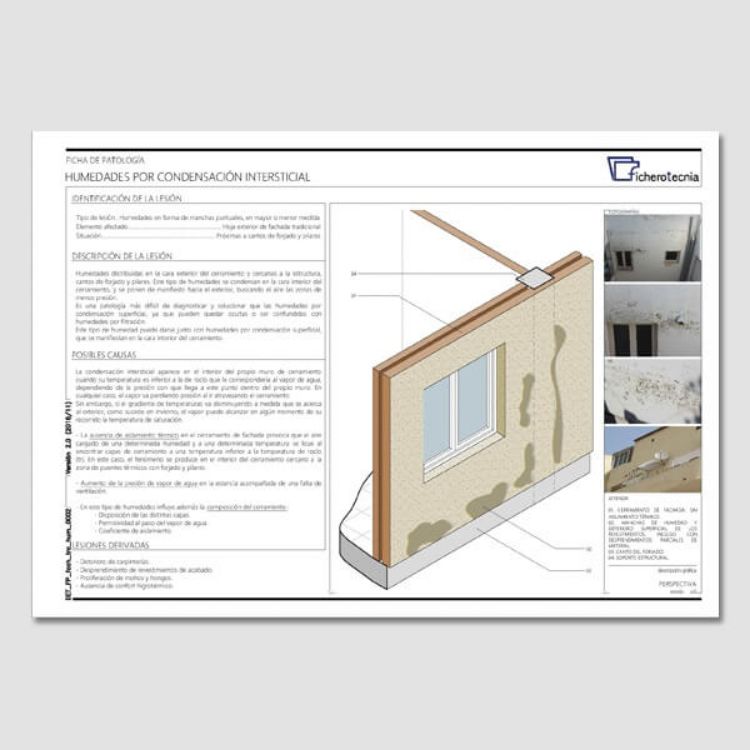

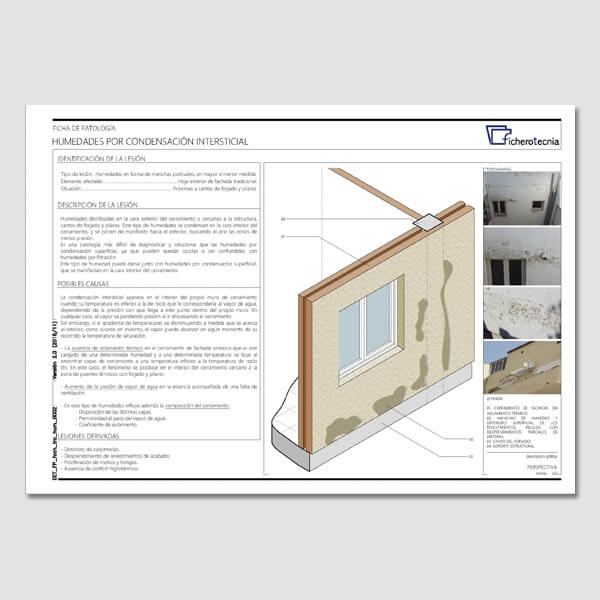

2.- Humedades por condensación intersticial:

Ficha de patología + soluciones constructivas + procesos constructivos.

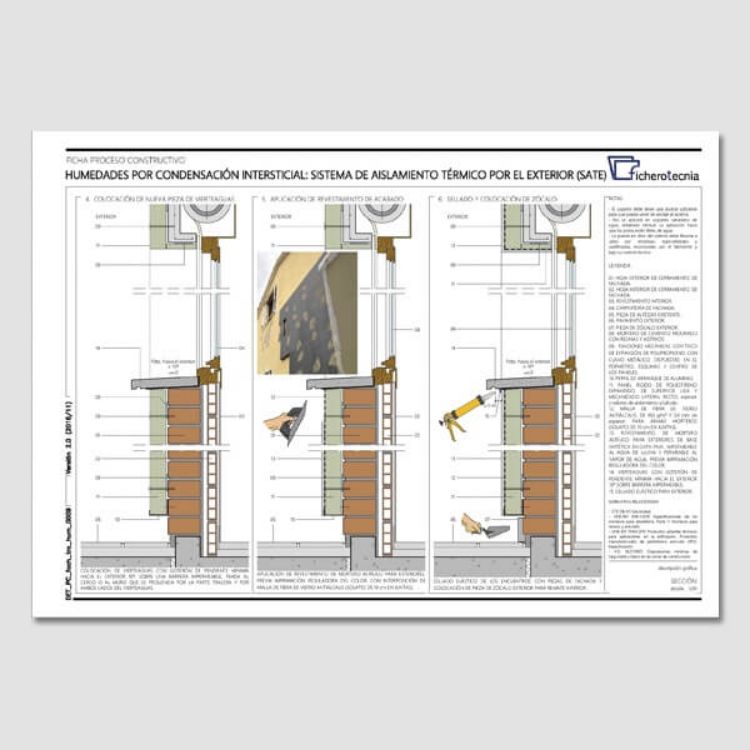

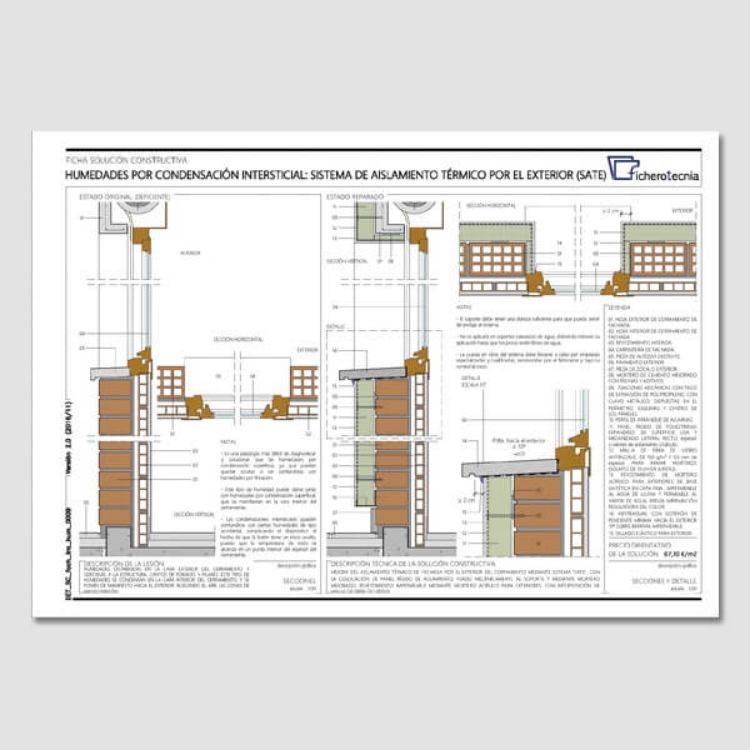

Solución 1 - Sistema de aislamiento térmico por el exterior (SATE).
Solución 2 - Relleno de cámara aislante desde el exterior.

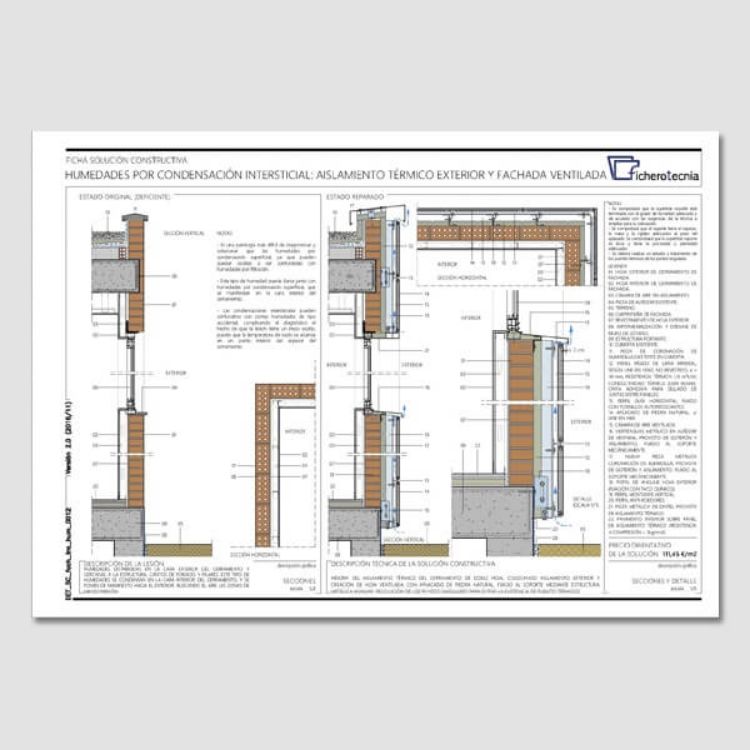

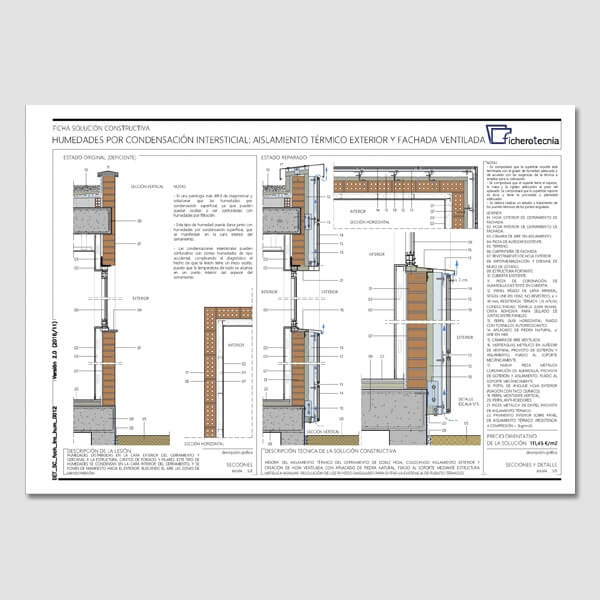

Solución 3 - Aislamiento térmico exterior y fachada ventilada (Caso 1).
Solución 4 - Aislamiento térmico exterior y fachada ventilada (Caso 2).

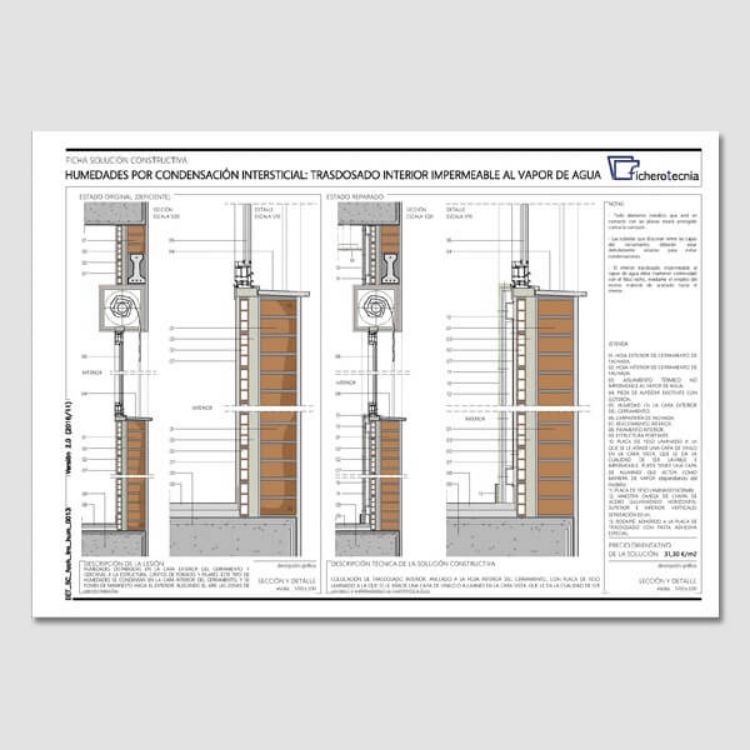

Solución 5 - Trasdosado interior impermeable al vapor de agua.

3.- Humedades por condensación superficial:

Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Doblado de la hoja interior con fábrica de ladrillo.
Solución 2 - Doblado de la hoja interior con trasdosado autoportante.
Solución 3 - Sistema de aislamiento térmico por el exterior (SATE).
Solución 4 - Relleno de cámara aislante desde el exterior.

4.- Humedades por filtración en alero:

Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Impermeabilización con chapa de zinc.
Solución 2 - Impermeabilización con chapa de zinc y canalón.
Solución 3 - Impermeabilizante elástico y remate metálico.
Solución 4 - Impermeabilizante elástico y canalón.
Solución 5 - Lámina autoprotegida.
Solución 6 - Lámina autoprotegida y canalón.
Solución 7 - Lámina impermeabilizante y hormigón polímero.
Solución 8 - Lámina impermeabilizante, hormigón polímero y canalón.
Solución 9 - Lámina impermeable y revestimiento cerámico.
Solución 10 - Lámina impermeable, revestimiento cerámico y canalón.
Solución 11 - Lámina impermeable y piedra natural.
Solución 12 - Lámina impermeable, piedra natural y canalón.

5.- Humedades por filtración en cornisa:

Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Impermeabilización con lámina bicapa.
Solución 2 - Impermeabilización con lámina bicapa y canalón.
Solución 3 - Impermeabilización y revestimiento cerámico.
Solución 4 - Impermeabilización, revestimiento cerámico y canalón.

6.- Humedades por filtración en gárgola de balcón:
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Sustitución por gárgola de TPE e impermeabilización.
Solución 2 - Sustitución por gárgola de PVC e impermeabilización.

7.- Humedades por filtración en jardinera de fachada:

Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Impermeabilización con lámina bituminosa.
Solución 2 - Impermeabilización con lámina de PVC.
Solución 3 - Impermeabilización con cubeta de poliéster.
Solución 4 - Impermeabilización con revestimiento continuo elástico.

8.- Humedades por filtración en junta entre edificios:

Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Impermeabilización de la junta.

9.- Humedades por filtración a través de medianera:

Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Tabique pluvial.

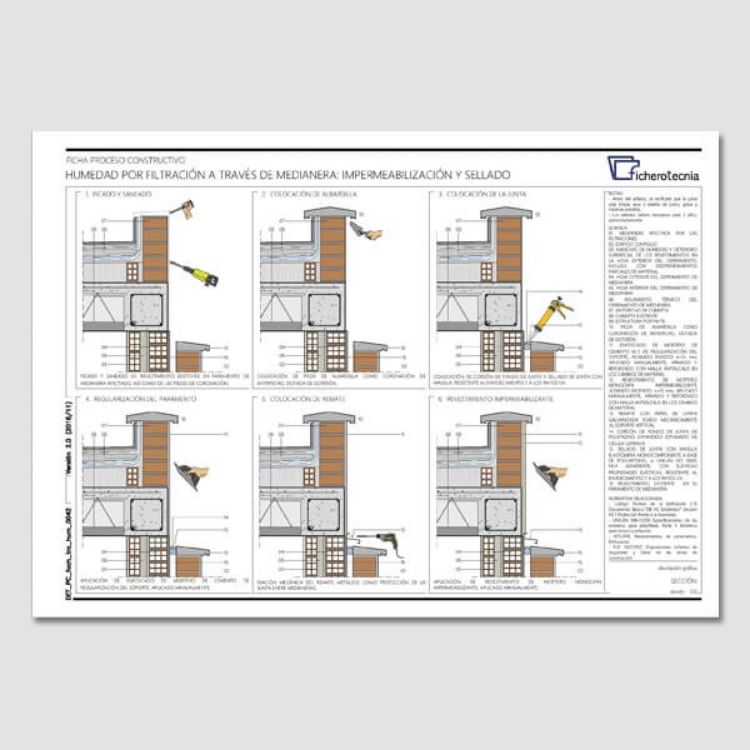

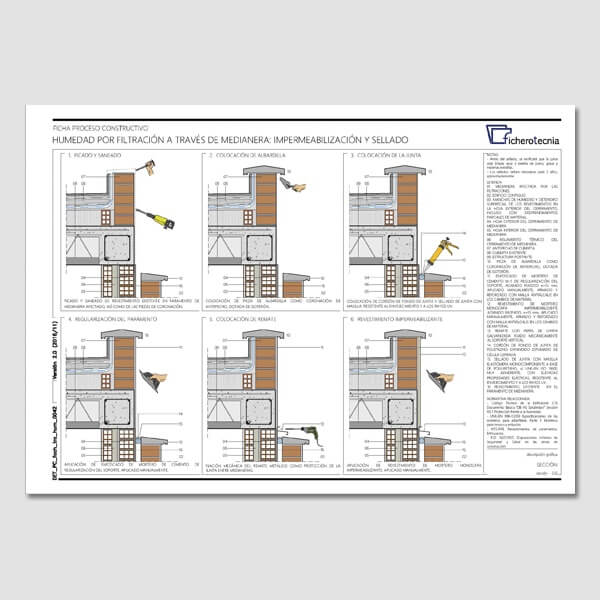

Solución 2 - Impermeabilización y sellado.
Solución 3 - Espuma de poliuretano.

10.- Humedades por filtración en antepecho de cubierta:

Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Sustitución de albardilla por chapa plegada.
Solución 2 - Colocación de albardilla de chapa plegada.
Solución 3 - Sustitución por albardilla de piedra artificial.
Solución 4 - Colocación de albardilla de piedra artificial.
Solución 5 - Sustitución por albardilla de hormigón polímero.
Solución 6 - Colocación de albardilla de hormigón polímero.

11.- Humedades por filtración en recercados de carpintería:

Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Colocación de vierteaguas de chapa plegada.
Solución 2 - Colocación de vierteaguas de piedra artificial.
Solución 3 - Colocación de vierteaguas de piedra natural.
Solución 4 - Colocación de vierteaguas de hormigón polímero.

Fichas de INFORMACIÓN TEÓRICA:

01 - Humedad por capilaridad en cerramientos de fachada.
02 - Humedad por condensación en cerramientos de fachada.
03 - Humedad por filtración en cerramientos de fachada.

Especificaciones de productos

Attribute name	Attribute value
Tamaño	Archivo ZIP - 220.232 Kb
Total ficheros	120
Norma	CTE DB-HS Salubridad, normas UNE referidas a materiales y sistemas.
Formatos	DWG

Ahorro de tiempo

Aunque luego tienes que adaptarlos a tus proyectos son un verdadero ahorro de tiempo
