Proyecto de ampliación vivienda unifamiliar

Sé el primero en opinar sobre este producto

Esta plantilla de un proyecto real afronta el desafío de ampliar una vivienda unifamiliar, lo que se convierte en un instrumento para precipitar la intervención ladera abajo. La obra se proyecta desde principios bioclimáticos, y todos los espacios son organizados a partir de una retícula de rectángulos de proporción áurea. Toda la documentación del proyecto la puedes descargar en formato editable incluyendo la memoria de más de 200 páginas, pliego, mediciones, presupuesto y más de 40 planos con todo lujo de detalles en dwg.

Formatos

DOCX DWG

Partner: Pedro Pablo Miralles Quiles

Descarga demo PDF

119,00 € IVA incl.

IVA no aplicable a clientes fuera de la UE y de Canarias

Detalles
Especificaciones
Preguntas Frecuentes
Opiniones de clientes

MEMORIA (201 páginas, formato .DOC)

1. MEMORIA DESCRIPTIVA

1.1. Agentes. 1.2. Información previa. 1.3. Descripción del Proyecto. 1.3.1. Descripción, finalidad del trabajo y uso. 1.3.2. Cumplimiento del CTE 1.3.3. Ficha urbanística 1.3.4. Declaración sobre el cumplimiento del Art. 486.6 2ºA. 1.3.5. Programa de necesidades y superficies útiles. 1.3.6. Justificación de aspectos funcionales. 1.4. Prestaciones del edificio. 1.4.1. Seguridad. 1.4.2. Habitabilidad. 1.4.3. Funcionalidad.

2. MEMORIA CONSTRUCTIVA

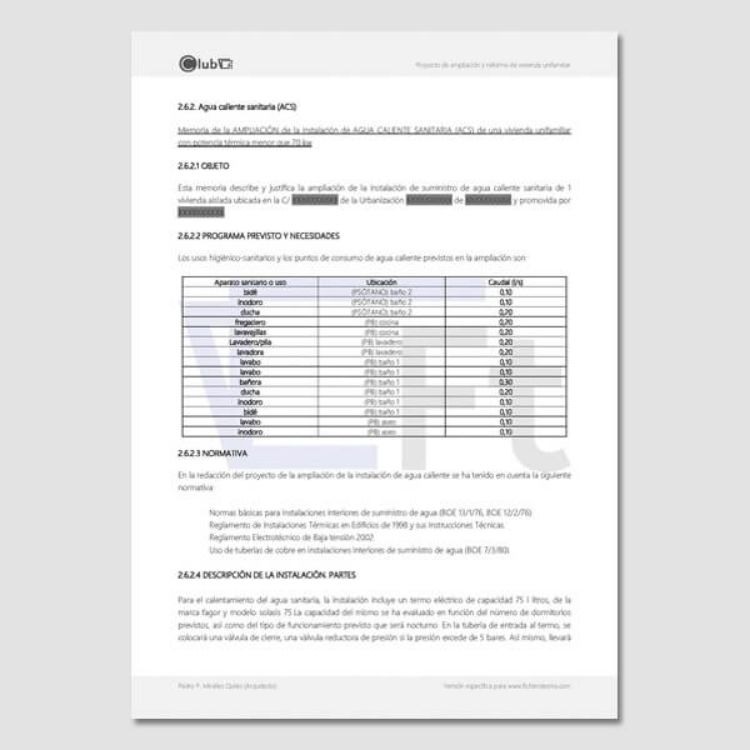

2.1. Sustentación del edificio. 2.2. Sistema estructural (cimentación, estructura portante y estructura horizontal). 2.3. Sistema envolvente. 2.4. Sistema de compartimentación. 2.5. Sistema de acabados. 2.6. Sistema de acondicionamiento e instalaciones. 2.6.1. Agua fría. 2.6.2. Agua caliente sanitaria (ACS). 2.6.3. Saneamiento. 2.6.4. Calefacción CTE. 2.6.5. Electricidad. 2.6.6. Telecomunicaciones. 2.6.7. Anti-intrusión. 2.6.8. Ascensores. 2.6.9. Transporte. 2.6.10. Ventilación. 2.6.11. Climatización. 2.6.12. Suministro de combustibles. 2.6.13. Acondicionamiento ambiental. 2.7- Sistema de equipamiento.

3. CUMPLIMIENTO DEL CTE

3.1- Seguridad Estructural SE 1 Resistencia y estabilidad. SE 2 Aptitud al servicio. SE AE Acciones en la edificación. SE C Cimentaciones. EHE-08 Instrucción del hormigón estructural. SE A Acero. SE F Fábrica. SE M Madera. NCSE-02 Norma construcción sismorresistente. 3.2- Seguridad en caso de incendio. SI 1 Propagación interior. SI 2 Propagación exterior. SI 3 Evacuación de ocupantes. SI 4 Detección, control y extinción del incendio. SI 5 Intervención de los bomberos. SI 6 Resistencia al fuego de la estructura. 3.3- Seguridad de utilización. SUA 1 Seguridad frente al riesgo de caídas. SUA 2 Seguridad frente al riesgo de impacto o de atrapamiento. SUA 3 Seguridad frente al riesgo de aprisionamiento. SUA 4 Seguridad frente al riesgo causado por iluminación inadecuada. SUA 5 Seguridad frente al riesgo causado por situaciones de alta ocupación. SUA 6 Seguridad frente al riesgo de ahogamiento. SUA 7 Seguridad frente al riesgo causado por vehículos en movimiento. SUA 8 Seguridad frente al riesgo causado por la acción del rayo. SUA 9 Accesibilidad. 3.4- Salubridad. HS1 Protección frente a la humedad. HS2 Recogida y evacuación de residuos. HS3 Calidad del aire interior HS4 Suministro de agua HS5 Evacuación de aguas 3.5- Protección contra el ruido DB-HR. 3.6- Ahorro de energía HE1 Limitación de la demanda energética HE2 Rendimiento de las instalaciones térmicas HE3 Eficiencia Energética de las Instalaciones de Iluminación HE4 Contribución solar mínima de agua caliente sanitaria HE5 Contribución fotovoltaica mínima de energía eléctrica

4. CUMPLIMIENTO OTRAS NORMATIVAS ESPECÍFICAS

4.1.- Otras normativas específicas. 4.2- Justificación del cumplimiento de los requisitos básicos relativos a la funcionalidad. 4.3- Justificación del cumplimiento de la Norma de Construcción Sismorresistente NCSE-02 ANEJOS A LA MEMORIA • Anejo 1: Cálculo de la estructura. • Anejo 2: Eficiencia energética. • Anejo 3: Plan de Control de Calidad.

PLANOS (42 planos, formato .DWG)

Planos de vivienda

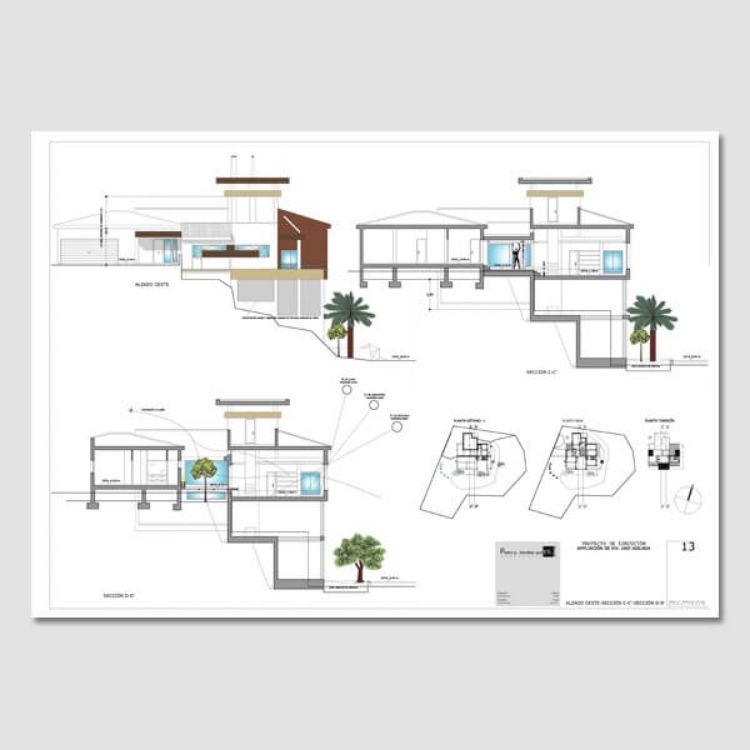

02 Plano de emplazamiento/parcela. Topográfico y Estado Actual. 03 Plano de Urbanización. 04 Planta Baja. Distribución. 05 Planta Sótano. Distribución. 06 Planta Cota -8.10 m. 07 Planta Baja. Cotas y Superficies. 08 Planta Sótano. Cotas y Superficies. 09 Planta Cota -8.10 m. Cotas. 10 Planta Torreón/Cubiertas. Cotas y superficies. 11 Planta Torreón / Cubiertas. 12 Alzado Sur más Secciones A-A’ y B-B’. 13 Alzado Oeste más Secciones C-C’ y D-D’. 14 Alzado Este más Sección E-E’.
E. Planos de Estructura de vivienda

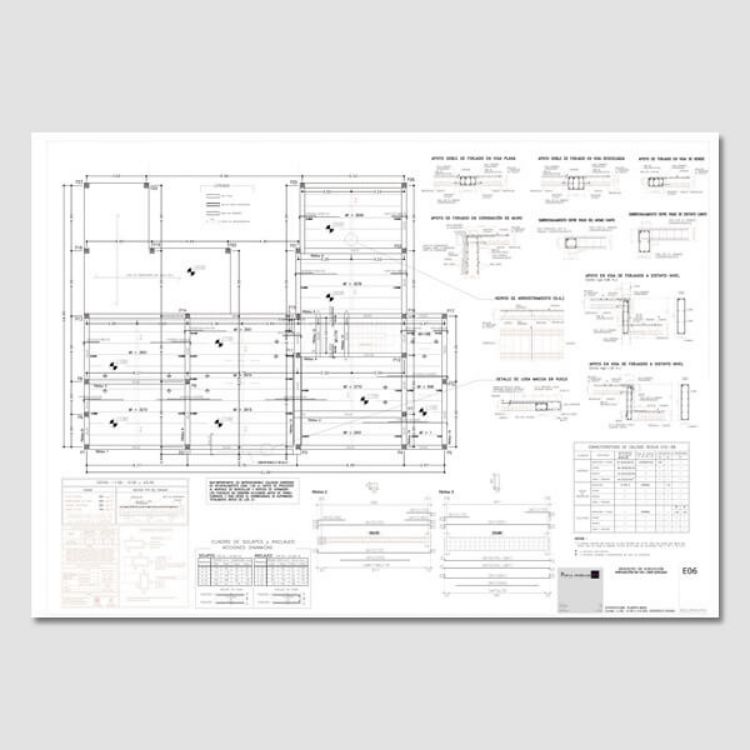

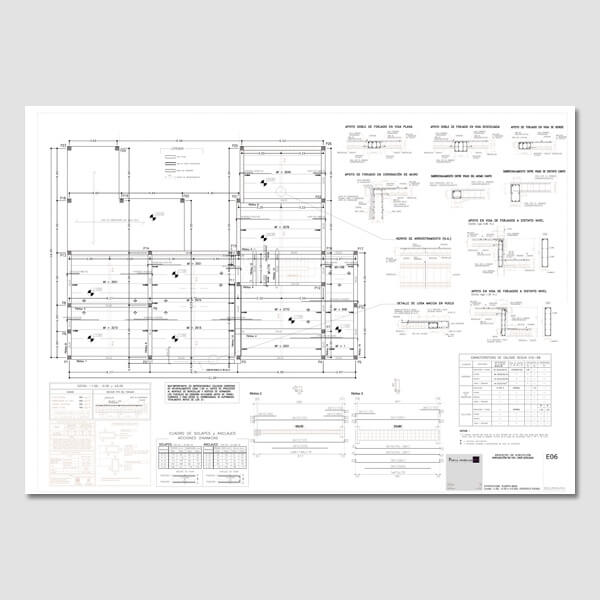

E01 Planta de Cimentación. E02 Cuadro de Pilares. E03 Estructura a cota -4,50 m. Losa de escalera. E04 Despiece vigas a cota -4,50 m. E05 Estructura Planta Sótano 1 (cota -3,40 m). Detalles. Despiece de vigas. E06 Estructura Planta Baja (cota -1.00, -0.50 y ±0.00). Despiece de vigas. E07 Despiece de vigas Planta Baja (cota -1.00, -0.50 y ±0.00). E08 Estructura Planta Cubierta (cotas +2.40, +2.60 y +3.40). Despiece de vigas. E09 Despiece de vigas Planta Cubierta (cotas +2.40, +2.60 y +3.40). E10 Despiece de vigas Planta Cubierta (cotas +2.40, +2.60 y +3.40). E11 Estructura Torreones laterales (cota +6.16 m). Detalles. Despiece de vigas. E12 Despiece de vigas Torreones laterales (cota +6.16 m). E13 Estructura Torreón central (cota +7.28 m). Detalles. Despiece de vigas. E14 Despiece de vigas Torreón Central (cota +7.28 m).
I. Planos de Instalaciones de vivienda

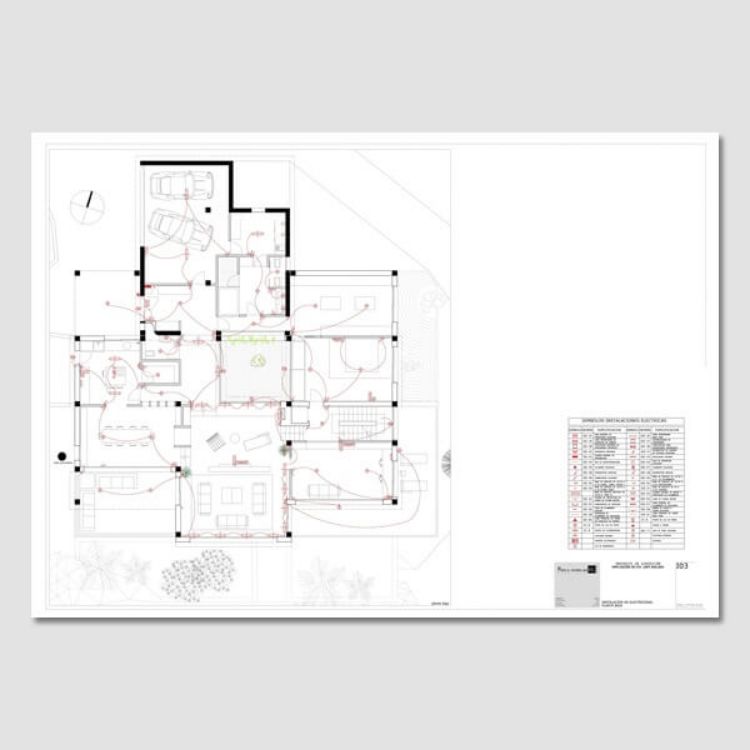

I01 Instalación de Puesta a Tierra. I02 Instalación Eléctrica. Planta Sótano y Planta Cota -8,10 m. I03 Instalación Eléctrica. Planta Baja. I04 Instalación Eléctrica. Planta Cubierta. I05 Instalación de Fontanería y Saneamiento. Planta Sótano. I06 Instalación de Fontanería y Saneamiento. Pluviales. Planta Baja. I07 Instalación de Fontanería y Saneamiento. Planta Cubierta.
D. Detalle constructivo de vivienda

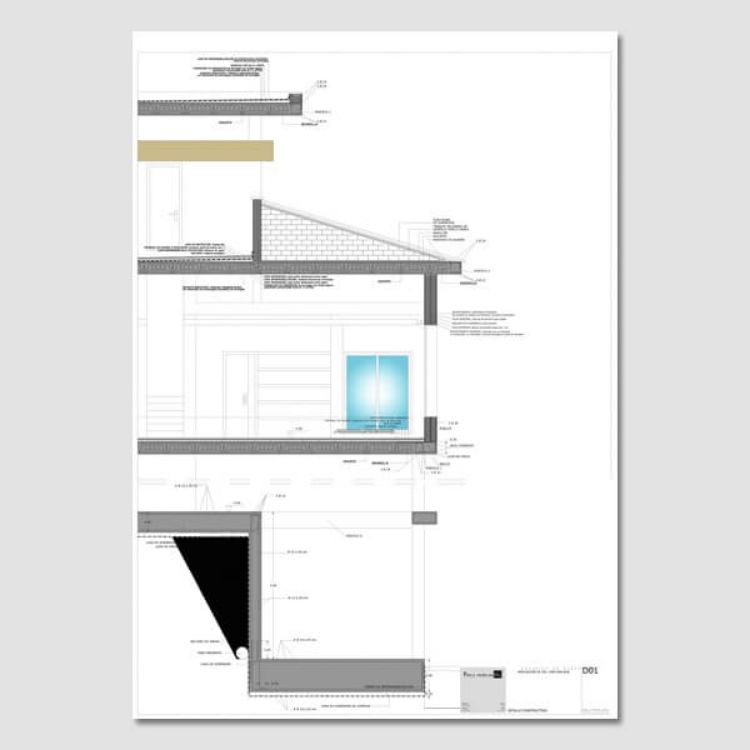

D-01 Vivienda. Detalle constructivo.
C. Memorias de Carpinterías de vivienda
C01 Memoria de carpintería metálica en vivienda. C02 Memoria de carpintería de madera en vivienda.
CTE
HS01 Justificación de Calidad del Aire Interior. HS02 Recogida y evacuación de residuos. HE01 Justificación de Limitación de Demanda Energética. Planta Sótano. HE02 Justificación de Limitación de Demanda Energética. Planta Baja. HE03 Justificación de Limitación de Demanda Energética. Planta Cubierta.

PLIEGO DE CONDICIONES (84 páginas, formato .DOC)

• Pliego de Cláusulas administrativas • Pliego de condiciones técnicas Particulares

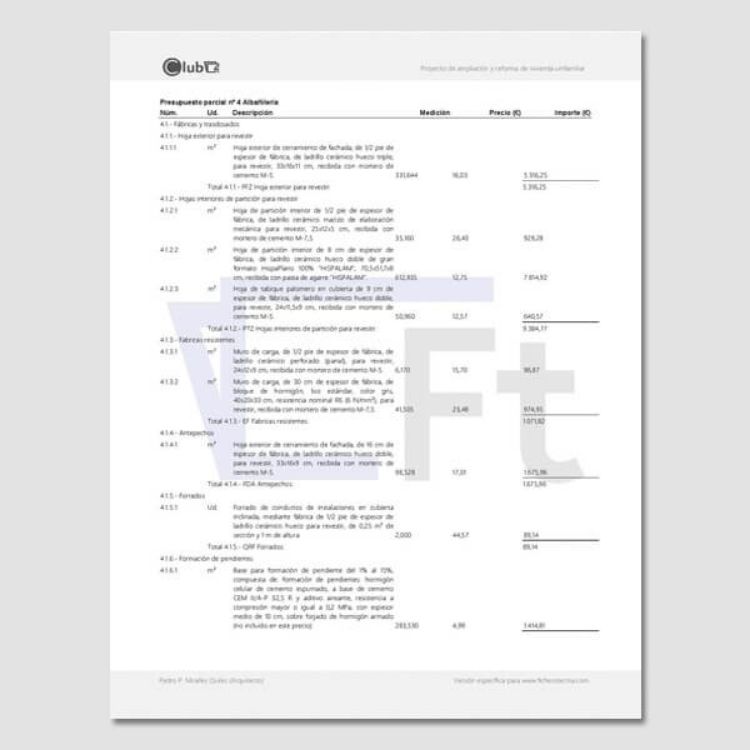

MEDICIONES Y PRESUPUESTO (78 páginas, formato .DOC)
Mediciones. Presupuesto. Presupuesto detallado (cuadro de precios).

ESTUDIO BÁSICO DE SEGURIDAD Y SALUD (24 páginas, formato .DOC)

Especificaciones de productos

Attribute name	Attribute value
Peso del fichero	Archivo ZIP - 7.358 Kb
Total archivos	5
Normativa principal	CTE Código Técnico de la Edificación y normativa de habitabilidad
Total páginas	429
Formatos	DOCX, DWG
Versión	2011
