Detalles constructivos DWG para la rehabilitación de zapatas de hormigón armado

Sé el primero en opinar sobre este producto
PACK de 64 detalles constructivos dwg donde se muestran las patologías más comunes en cimentaciones realizadas con zapatas de hormigón armado como asientos diferenciales, punzonamiento, corrosión severa, giro por asentamiento así como las soluciones constructivas a las mismas de una forma totalmente detallada.

Formatos

DWG
Descarga demo PDF
75,00 € IVA incl.
IVA no aplicable a clientes fuera de la UE y de Canarias

Licencia de uso

  • Detalles
  • Especificaciones
  • Opiniones de clientes

Este PACK de detalles constructivos incluye:

1.- Detalles constructivos de reparación de corrosión generalizada de la armadura.
Ficha de patología + solución constructiva + proceso constructivo.

  • Solución 1 - Recalce inferior con dado de hormigón armado.
  • Solución 2 - Recalce inferior y zunchado lateral con dado de hormigón armado.

2.- Detalles constructivos de reparación de rotura por punzonamiento.
Ficha de patología + solución constructiva + proceso constructivo.

  • Solución 1 - Rigidizador con cartelas metálicas.
  • Solución 2 - Rigidizador con perfiles normalizados.

3.- Detalles constructivos de reparación de rotura inferior por flexión.
Ficha de patología + solución constructiva + proceso constructivo.

  • Solución 1 - Recalce lateral con zuncho dentado.
  • Solución 2 - Aumento del canto por la parte superior.

4.- Detalles constructivos de reparación de giro de zapata por asentamiento.
Ficha de patología + solución constructiva + proceso constructivo.

  • Solución 1 - Acera perimetral (humectación del terreno por fuga en arqueta dañada).
  • Solución 2 - Recalce lateral dentado.
  • Solución 3 - Recalce perimetral dentado.

5.- Detalles constructivos de reparación por pérdida de sección.
Ficha de patología + solución constructiva + proceso constructivo.

  • Solución 1 - Sustitución completa de la zapata.

6.- Detalles constructivos de reparación por asiento de zapata central.
Ficha de patología + solución constructiva + proceso constructivo.

  • Solución 1 - Recalce lateral con zuncho dentado.

7.- Detalles constructivos de reparación por asiento de zapata de medianera.
Ficha de patología + solución constructiva + proceso constructivo.

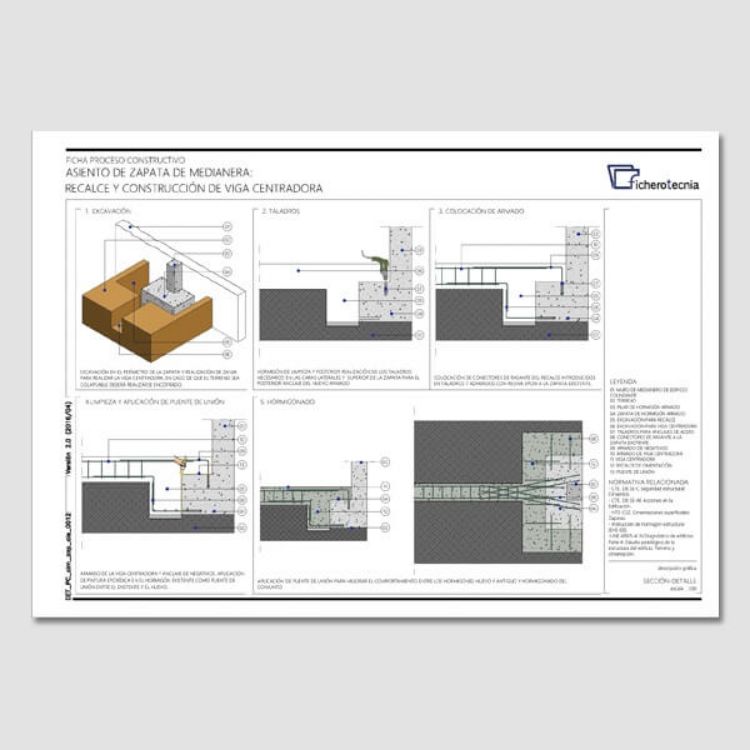

  • Solución 1 - Recalce y construcción de viga centradora.
  • Solución 2 - Viga centradora por pretensado.

8.- Detalles constructivos de reparación por elevación de una zapata central debida a terrenos expansivos.
Ficha de patología + solución constructiva + proceso constructivo.

  • Solución 1 - Recalce inferior.

9.- Detalles constructivos de reparación por asiento profundo debido a subsidencia geológica.
Ficha de patología + solución constructiva + proceso constructivo.

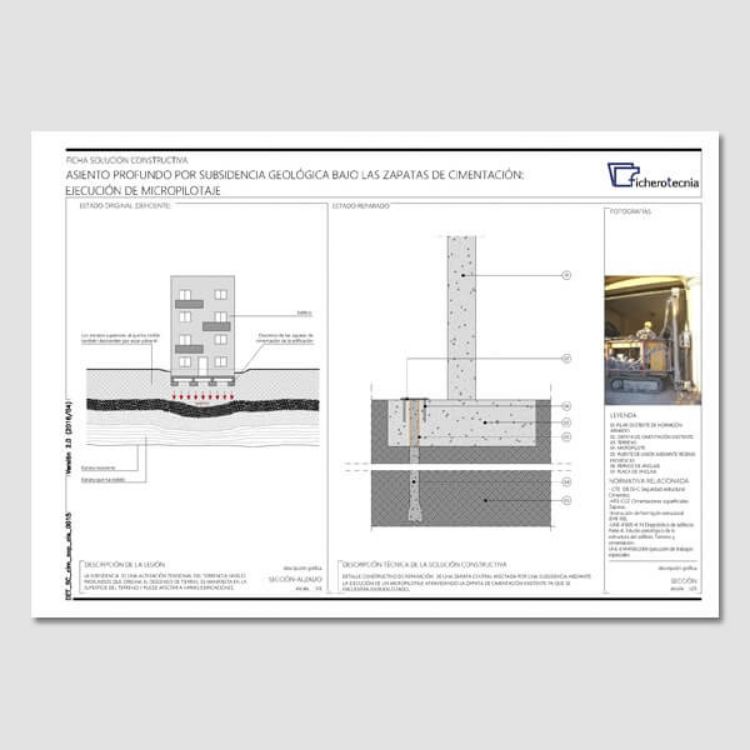

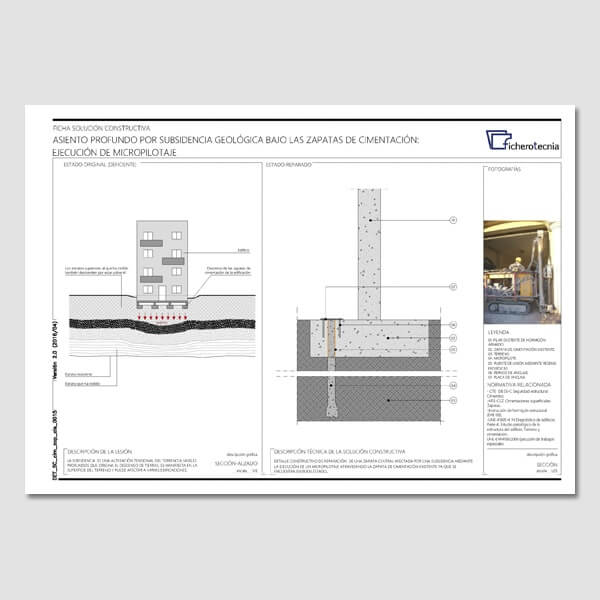

  • Solución 1 - Micropilotaje.

10.- Detalles constructivos de reparación de asiento de zapata por construcción en ladera.
Ficha de patología + solución constructiva + proceso constructivo.

  • Solución 1 - Recalce inferior.
  • Solución 2 - Micropilotaje.

11.- Detalles constructivos de reparación de zapatas sobre relleno en ladera.
Ficha de patología + solución constructiva + proceso constructivo.

  • Solución 1 - Consolidación y micropilotaje.
  • Solución 2 - Zanja drenante y micropilotaje.

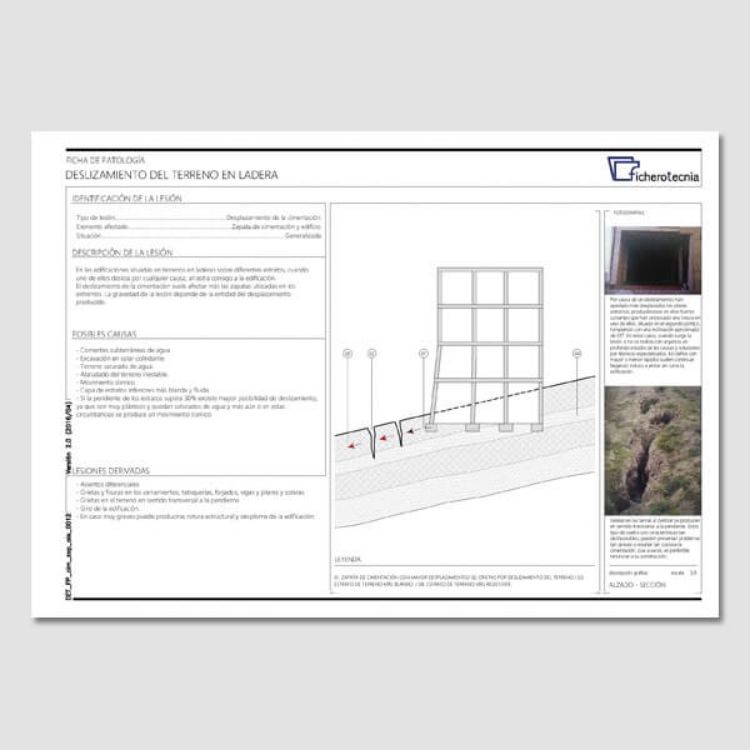

12.- Detalles constructivos de reparación por deslizamiento del terreno en ladera.
Ficha de patología + solución constructiva + proceso constructivo.

  • Solución 1 - Barrera de columnas (sistema Jet Grouting de fluido doble.
  • Solución 2 - Barrera por muro pantalla.
  • Solución 3 - Barrera con pilotes CPI-4.

13.- Detalles constructivos de reparación de asiento por aumento de cargas en cimentación.
Ficha de patología + solución constructiva + proceso constructivo.

  • Solución 1 - Recalce lateral con zuncho dentado.

14.- Detalles constructivos de reparación de asiento por empuje del viento sobre el edificio.
Ficha de patología + solución constructiva + proceso constructivo.

  • Solución 1 - Recalce lateral con zuncho dentado.

Fichas de información teórica:

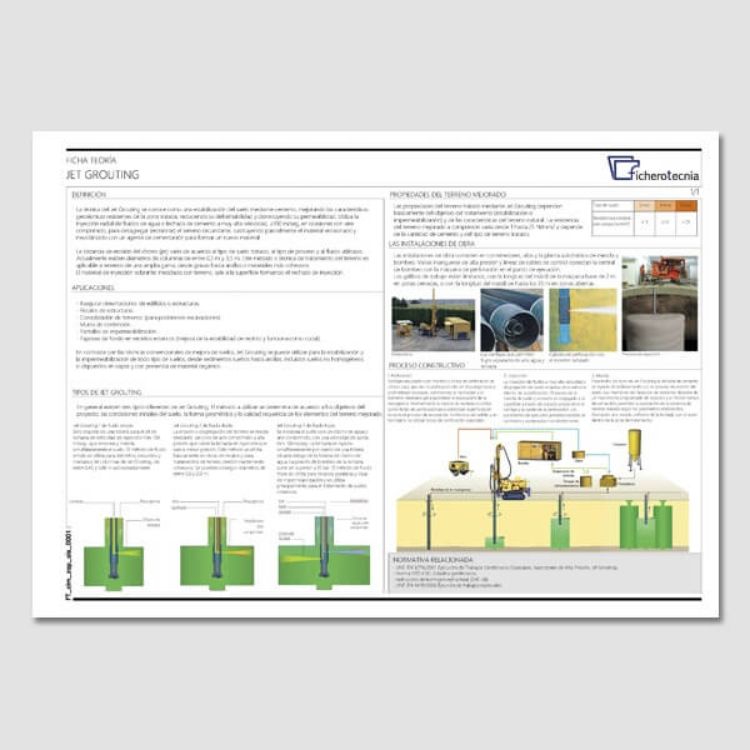

  • 01 - Jet Grouting. Definición, aplicaciones y procesos de ejecución.
  • 02 - Micropilotaje. Definición, tipos y normativa de aplicación.
Especificaciones de productos
Attribute nameAttribute value
TamañoArchivo ZIP - 77.696 Kb
Total ficheros64
NormaCTE DB SE-C Seguridad Estructural: Cimientos, Instrucción de Hormigón Estructural EHE-08.
FormatosDWG
