Detalles constructivos DWG para la rehabilitación de pilares de hormigón armado

PACK de 75 detalles constructivos dwg donde se muestran las patologías más frecuentes en pilares de hormigón armado y las soluciones constructivas para su refuerzo y reparación mediante encamisado de hormigón, perfiles metálicos, microhormigón o fibra de carbono adaptado a la norma de reparación estructural UNE-EN 1504.

Formatos

DWG

Descarga demo PDF

75,00 € IVA incl.

IVA no aplicable a clientes fuera de la UE y de Canarias

Detalles
Especificaciones
Opiniones de clientes

Este PACK incluye:

1.- Detalles constructivos del deterioro provocado por la corrosión de la armadura longitudinal:
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Reparación con mortero estructural.
Solución 2 - Refuerzo con encamisado de hormigón armado.
Solución 3 - Refuerzo con perfiles metálicos.
Solución 4 - Refuerzo con microhormigón y estructura metálica.
Solución 5 - Refuerzo con fibra de carbono.
Solución 6 - Protección catódica.

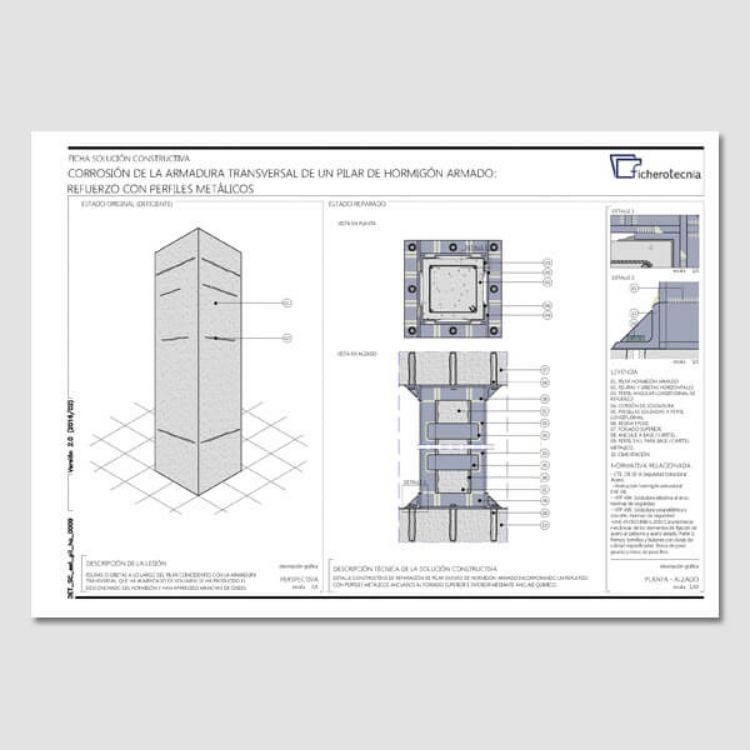

2.- Detalles constructivos del deterioro provocado por la corrosión de la armadura transversal:
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Reparación con mortero estructural.
Solución 2 - Refuerzo con encamisado de hormigón armado.
Solución 3 - Refuerzo con perfiles metálicos.
Solución 4 - Refuerzo con microhormigón y estructura metálica.
Solución 5 - Refuerzo con fibra de carbono.
Solución 6 - Protección catódica.

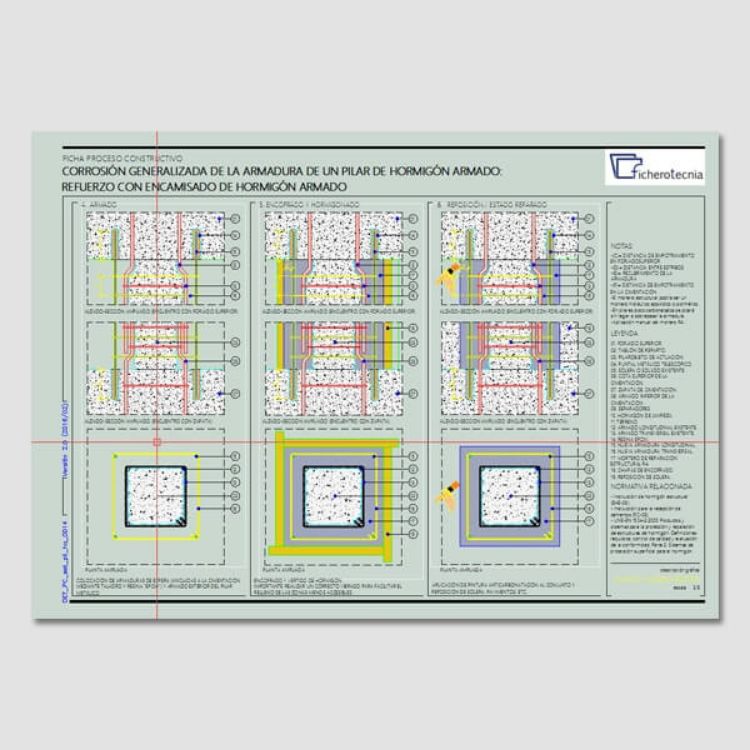

3.- Detalles constructivos del deterioro provocado por la corrosión generalizada de la armadura:
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Reparación con mortero estructural.
Solución 2 - Refuerzo con encamisado de hormigón armado.
Solución 3 - Refuerzo con perfiles metálicos.
Solución 4 - Refuerzo con microhormigón y estructura metálica.
Solución 5 - Refuerzo con fibra de carbono.
Solución 6 - Protección catódica.

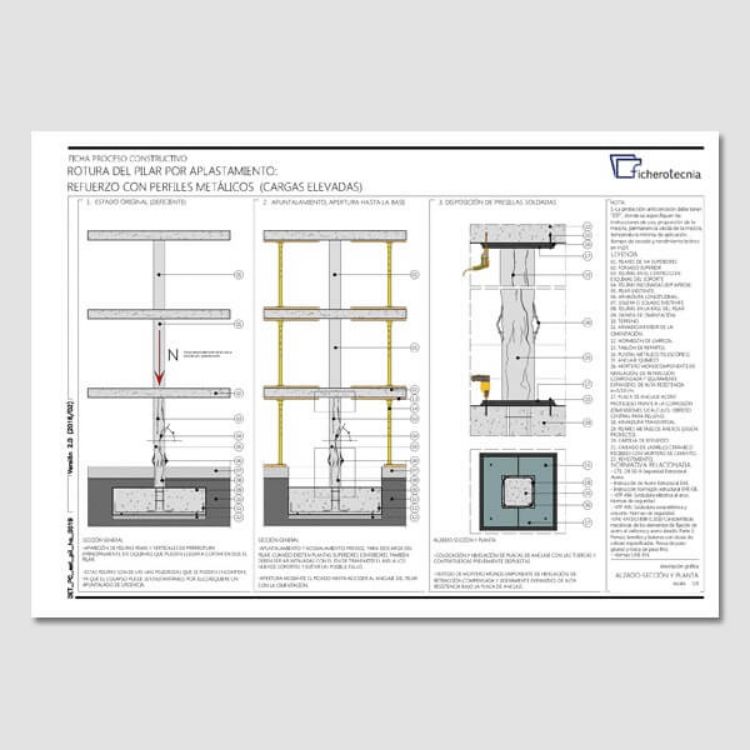

4.- Detalles constructivos de la rotura del pilar por aplastamiento:
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Refuerzo con perfiles metálicos (cargas elevadas).
Solución 2 - Refuerzo con perfiles metálicos (cargas convencionales).
Solución 3 - Zuncho perimetral.

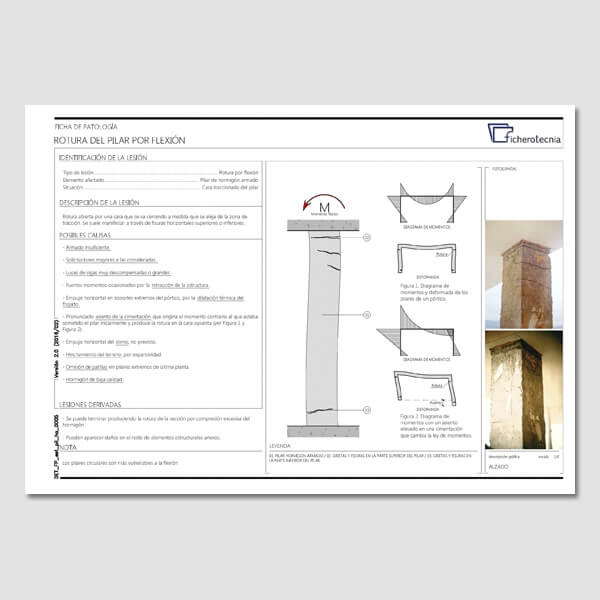

5.- Detalles constructivos de la rotura del pilar por flexión:
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Inyecciones de resina epoxi.
Solución 2 - Recrecido en las caras libres.
Solución 3 - Refuerzo con perfiles metálicos.

6.- Detalles constructivos de fisuras por pandeo:
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Recrecido en las caras libres.
Solución 2 - Refuerzo con perfiles metálicos.

Especificaciones de productos

Attribute name	Attribute value
Tamaño	Archivo ZIP - 130.218 Kb
Total ficheros	75
Norma	CTE DB-SE Seguridad Estructural, Instrucción de Hormigón Estructural EHE-08, Instrucción de Acero Estructural EAE, Normas UNE.
Formatos	DWG

Procesos constructivos paso a paso

Acabo de adquirir este pack de detalles y me ha gustado que aparezcan todas las fases de la reparación del pilar paso a paso ya que en obras de este tipo es importante seguir a pies juntillas los procesos constructivos.

De: Google | Fecha: 10/04/2017 16:34

¿Fue útil este comentario? Sí No (0/0)

Adaptados normativa UNE-EN 1504

Hemos adquirido este pack en el catálogo 1000dwg Rehabilitación y me ha parecido estupendo que estén adaptados a la normativa UNE de aplicación.

De: Google | Fecha: 10/04/2017 13:05

¿Fue útil este comentario? Sí No (0/0)
