Detalles constructivos DWG para reparar antepechos con grietas y fisuras

PACK de 29 detalles constructivos dwg donde se muestran las patologías más comunes en antepechos de fábrica de ladrillo, como grietas horizontales por dilataciones, retracción térmica en esquina, vuelco por ausencia de pilastras o retracción térmica e hidráulica, así como las soluciones constructivas a aplicar.

Formatos

DWG

Descarga demo PDF

50,00 € IVA incl.

IVA no aplicable a clientes fuera de la UE y de Canarias

Detalles
Especificaciones
Opiniones de clientes

Este PACK de detalles constructivos incluye:

1.- Detalles constructivos de reparación de fisura horizontal en el interior de antepecho.
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Cajeado de lámina impermeabilizante.

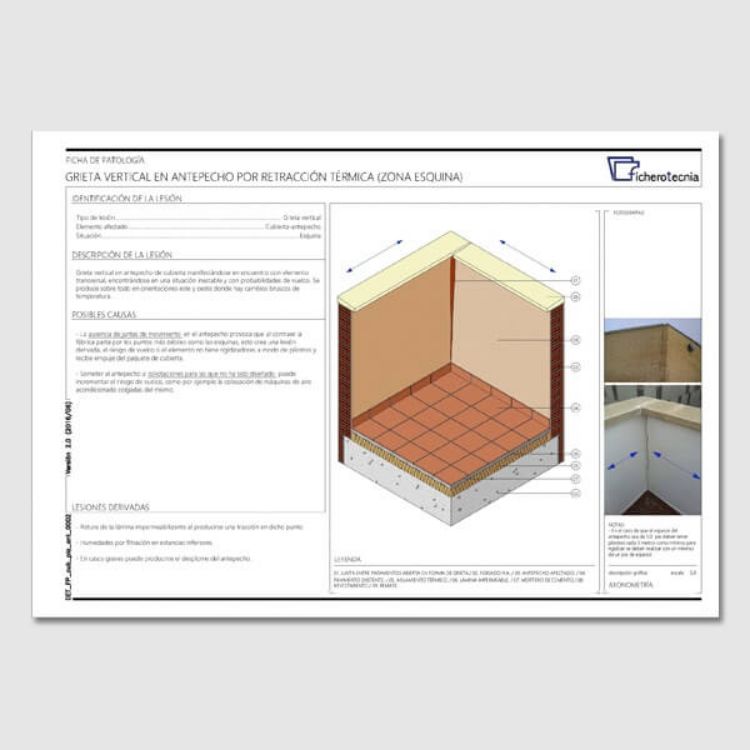

2.- Detalles constructivos de reparación de grieta vertical por retracción térmica (zona de esquina).
Ficha de patología + soluciones constructivas + procesos constructivos.

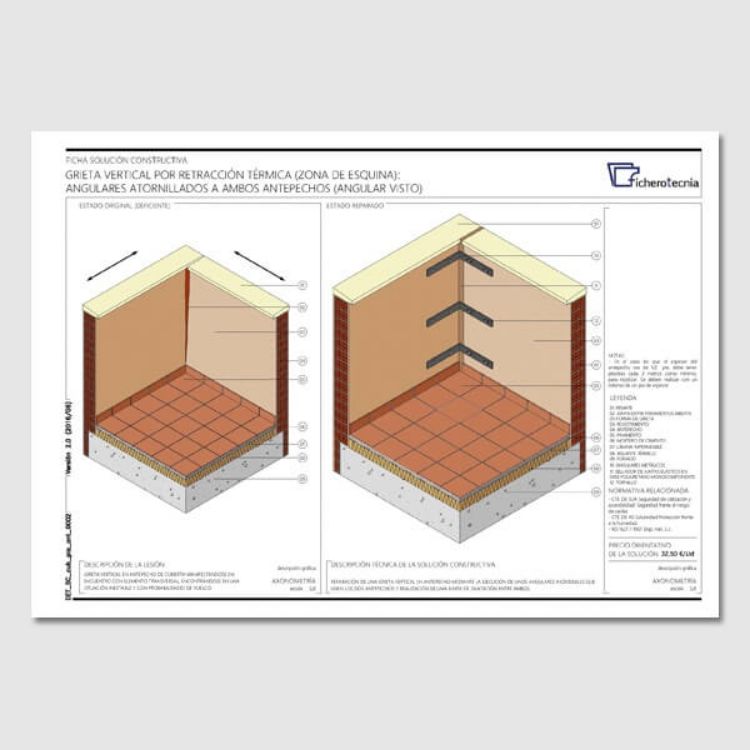

Solución 1 - Angulares atornillados a ambos antepechos (angular visto).
Solución 2 - Grapado a elementos transversales (angular oculto).
Solución 3 - Introducción de tubos de dilatación ocultos.

3.- Detalles constructivos de reparación de grieta vertical por retracción térmica e hidráulica.
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Junta vertical y encuentro con impermeabilización de cubierta.

4.- Detalles constructivos de reparación de vuelco de antepecho por falta de pilastras.
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Ejecución de pilastra de fábrica y unión armada.

5.- Detalles constructivos de reparación de grieta horizontal en antepecho caravista por dilatación de cubierta.
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Junta de dilatación perimetral en cubierta.

6.- Detalles constructivos de reparación de grieta horizontal en antepecho revestido por dilatación de cubierta.
Ficha de patología + soluciones constructivas + procesos constructivos.

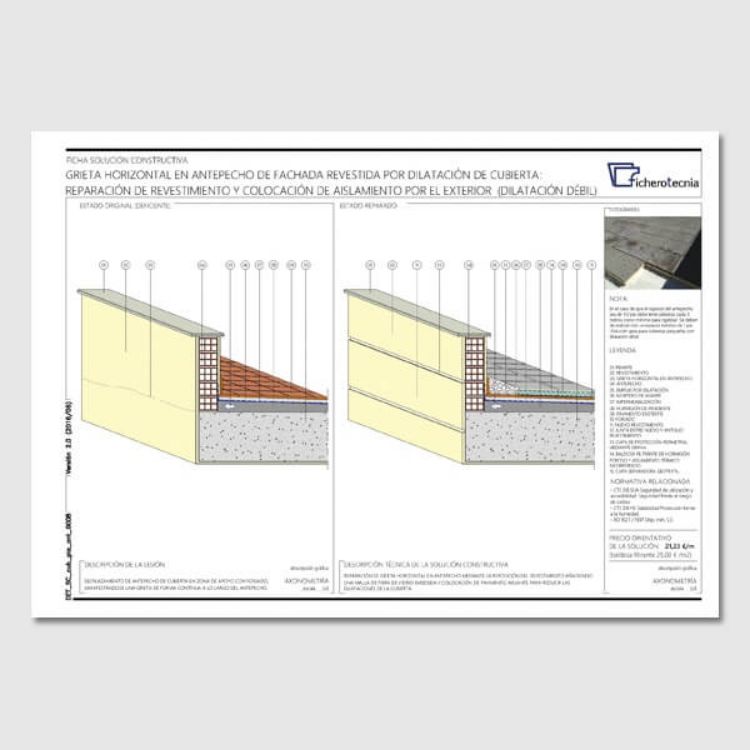

Solución 1 - Reparación de revestimiento y aislamiento superior de la cubierta.
Solución 2 - Formación de junta de dilatación perimetral en cubierta.

7.- Detalles constructivos de reparación por rotura debida a deformaciones en voladizo.
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Detalle solución grapado de la fábrica de ladrillo.

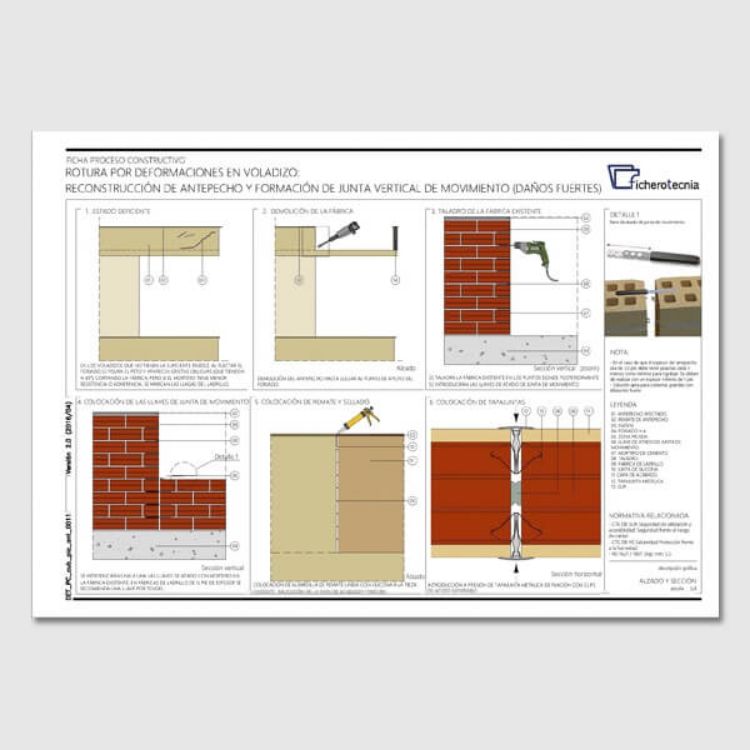

Solución 2 - Detalle de reconstrucción de antepecho y formación de junta vertical de movimiento.

Especificaciones de productos

Attribute name	Attribute value
Tamaño	Archivo ZIP - 54.540 Kb
Total ficheros	29
Norma	CTE DB-HS Salubridad, normas UNE referidas a materiales y sistemas.
Formatos	DWG

Seguridad para los viandantes

Pack de detalles muy esclarecedor para determinar las causas de las lesiones en antepechos, lesiones muy comunes y que dañan la imagen de los edificios y lo más importante, la seguridad de los viandantes.

De: Google | Fecha: 17/04/2017 8:56

¿Fue útil este comentario? Sí No (0/0)

Me ha sorprendido esta documentación editable

Considero muy valiosa esta documentación ya que establecer los criterios para establecer el origen de la lesión constructiva en un peto de cubierta, puede ser una tarea realmente difícil, me ha ayudado mucho en mi trabajo. Os recomendaré.

De: Google | Fecha: 10/04/2017 16:27

¿Fue útil este comentario? Sí No (0/0)

Precios orientativos en las fichas

Este Pack lo adquirí con el Catálogo 1000dwg rehabilitación y me gusta especialmente porque gran cantidad de lesiones se dan en este elemento constructivo sobretodo por ausencia de aislamiento en la cubierta, también da precios orientativos de la intervención que son un tanto peculiares.

De: Google | Fecha: 10/04/2017 13:54

¿Fue útil este comentario? Sí No (0/0)

Este PACK de detalles constructivos incluye:

1.- Detalles constructivos de reparación de fisura horizontal en el interior de antepecho.
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Cajeado de lámina impermeabilizante.

2.- Detalles constructivos de reparación de grieta vertical por retracción térmica (zona de esquina).
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Angulares atornillados a ambos antepechos (angular visto).
Solución 2 - Grapado a elementos transversales (angular oculto).
Solución 3 - Introducción de tubos de dilatación ocultos.

3.- Detalles constructivos de reparación de grieta vertical por retracción térmica e hidráulica.
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Junta vertical y encuentro con impermeabilización de cubierta.

4.- Detalles constructivos de reparación de vuelco de antepecho por falta de pilastras.
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Ejecución de pilastra de fábrica y unión armada.

5.- Detalles constructivos de reparación de grieta horizontal en antepecho caravista por dilatación de cubierta.
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Junta de dilatación perimetral en cubierta.

6.- Detalles constructivos de reparación de grieta horizontal en antepecho revestido por dilatación de cubierta.
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Reparación de revestimiento y aislamiento superior de la cubierta.
Solución 2 - Formación de junta de dilatación perimetral en cubierta.

7.- Detalles constructivos de reparación por rotura debida a deformaciones en voladizo.
Ficha de patología + soluciones constructivas + procesos constructivos.

Solución 1 - Detalle solución grapado de la fábrica de ladrillo.
Solución 2 - Detalle de reconstrucción de antepecho y formación de junta vertical de movimiento.

Especificaciones de productos

Attribute name	Attribute value
Tamaño	Archivo ZIP - 54.540 Kb
Total ficheros	29
Norma	CTE DB-HS Salubridad, normas UNE referidas a materiales y sistemas.
Formatos	DWG
