Imagen de Planos de un edificio de 9 viviendas

Planos de un edificio de 9 viviendas

Sé el primero en opinar sobre este producto
Planos completos en DWG de un edificio de 9 viviendas y planta rectangular de 150m2. Con cuatro alturas y dos viviendas por planta. Incluye además el extra de mediciones y presupuesto en BC3 además de una pequeña memoria descriptiva. Se emplean soluciones constructivas propuestas en el CTE para facilitar su justificación, en base a normativa 2021.

Formatos

DOC DWG PDF BC3
Descarga demo PDF
134,00 € IVA incl.
IVA no aplicable a clientes fuera de la UE y de Canarias

Licencia de uso

  • Detalles
  • Especificaciones
  • Opiniones de clientes

Contenido documentación para proyecto de edificio  de 9 viviendas.

PLANOS EDIFICIO RECTANGULAR DE 9 VIVIENDAS (46 planos en dwg)

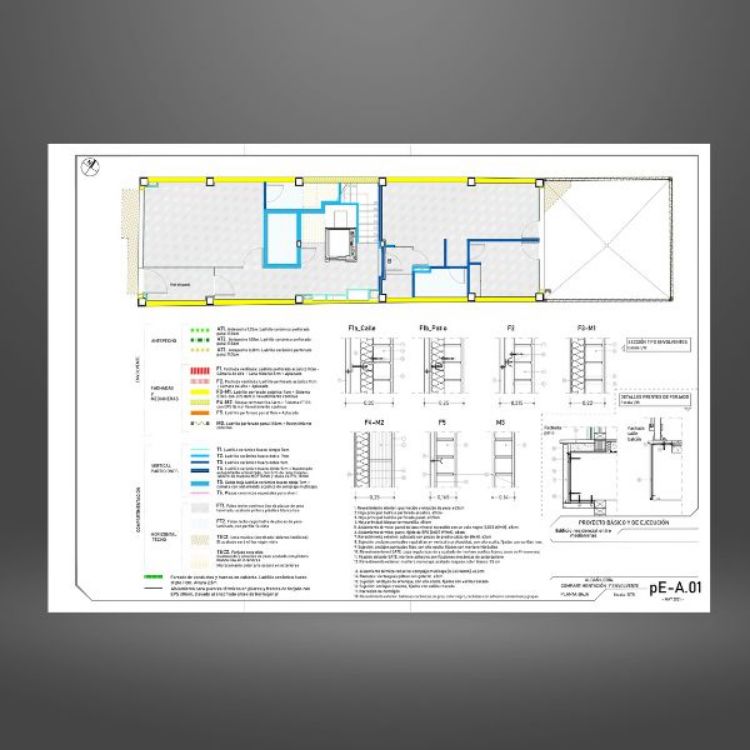

  • 01-ALBALIÑERÍA-COMPARTIMENTACIÓN Y ENVOLVENTEA
  • 02-ALBALIÑERÍA-PLANTA TIPOA
  • 03-ALBALIÑERÍA-PLANTA CUBIERTASA
  • 04-ALBALIÑERÍA-REVESTIMIENTOS Y ACABADOSA
  • 05-ALBALIÑERÍA-REVESTIMIENTOS Y ACABADOSA
  • 06-ALBALIÑERÍA-REVESTIMIENTOS Y ACABADOS
  • E01-ESTRUCTURA-REPLANTEO
  • E02-ESTRUCTURA-CIMENTACION 1
  • E03-ESTRUCTURA-PUNZONAMIENTO
  • E04-ESTRUCTURA-FORJADO P1
  • E05-ESTRUCTURA-FORJADO P2
  • E06-ESTRUCTURA-FORJADO P3
  • E07-ESTRUCTURA-FORJADO P4
  • E08-ESTRUCTURA-FORJADO PCUB
  • E09-ESTRUCTURA-PORTICOS P1
  • E10-ESTRUCTURA-PORTICOS P2
  • E11-ESTRUCTURA-PORTICOS P3
  • E12-ESTRUCTURA-PORTICOS P4
  • E13-ESTRUCTURA-PORTICOS PCUB
  • E14-ESTRUCTURA-CUBIERTA CASETON
  • E15-ESTRUCTURA-CUADRO PILARES 1
  • E16-ESTRUCTURA-DESPIECE PILARES 2
  • E17-ESTRUCTURA-DESPIECE PILARES 3
  • E18-ESTRUCTURA-DESPIECE PILARES 4
  • E19-ESTRUCTURA-DESPIECE PILARES 5
  • E20-ESTRUCTURA-ESCALERA

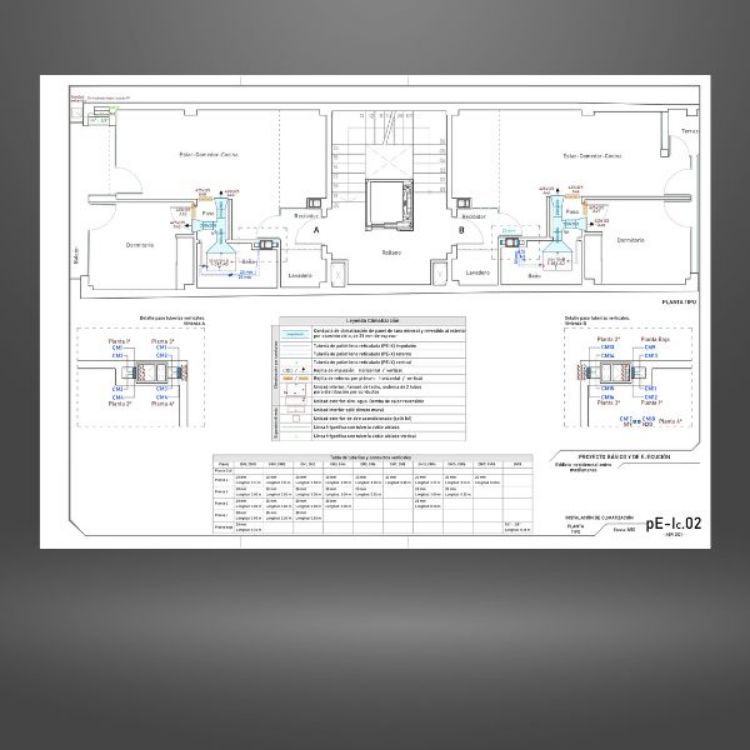

  • IC01-INSTALACION CLIMATIZACION-PBAJA
  • IC02-INSTALACION CLIMATIZACION-PTIPO
  • IC03-INSTALACION CLIMATIZACION-PCUBIERTA
  • IE01-INSTALACION ELECTRICIDAD-PUESTA TIERRA
  • IE02-INSTALACION ELECTRICIDAD-PBAJA
  • IE03-INSTALACION ELECTRICIDAD-PTIPO
  • IE04-INSTALACION ELECTRICIDAD-PCUBIERTA
  • IE05-INSTALACION ELECTRICIDAD-UNIFILAR
  • IF1-INSTALACION FONTANERIA-PLANTA BAJA
  • IF2-INSTALACION FONTANERIA-PLANTA TIPO
  • IF3-INSTALACION FONTANERIA-P CUBIERTA Y CASETON
  • IF4-INSTALACION FONTANERIA-ESQ DE PRINCIPIOS 1
  • IF5-INSTALACION FONTANERIA-ESQ DE PRINCIPIOS 2
  • IF6-INSTALACION FONTANERIA-ESQ DE PRINCIPIOS 3
  • II1-INSTALACION INCENDIOS-P BAJA Y P TIPO
  • IS1-INSTALACION SANEAMIENTO-PLANTA BAJA
  • IS2-INSTALACION SANEAMIENTO-PLANTA TIPO
  • IS3-INSTALACION SANEAMIENTO-P CUBIERTA Y CASETON
  • IV1-INSTALACION VENTILACION-PLANTA BAJA
  • IV2-INSTALACION VENTILACION-PLANTA TIPO
  • IV3-INSTALACION VENTILACION-P CUBIERTA Y CASETON

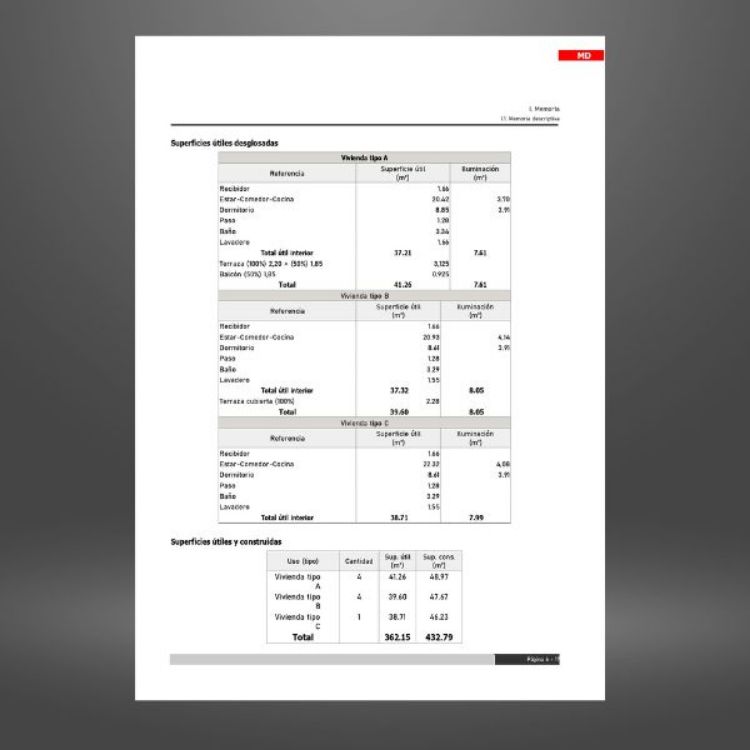

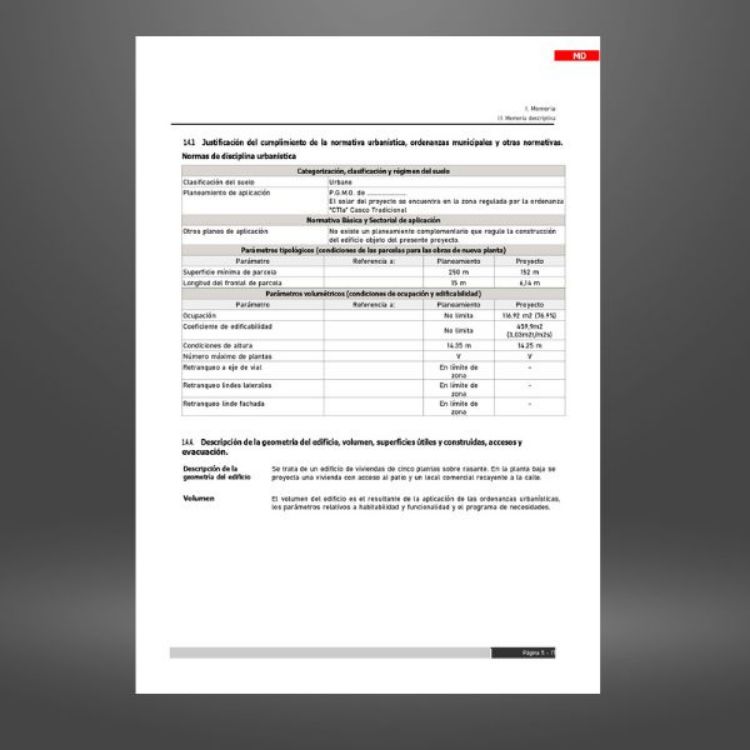

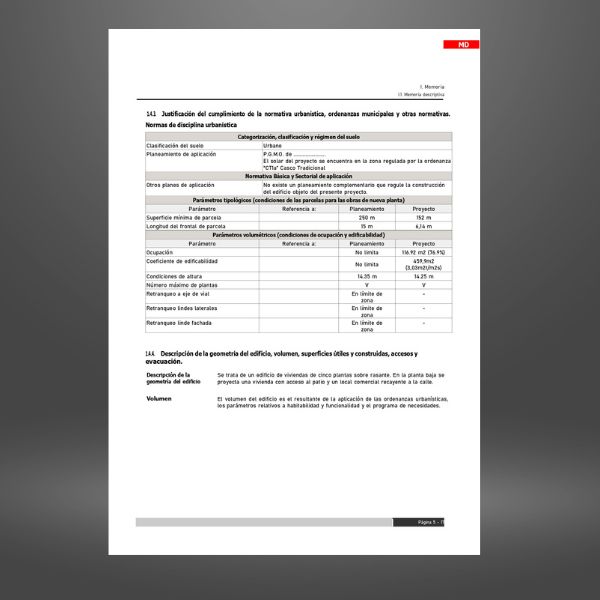

  • MEMORIA DESCRIPTIVA (Formato .DOC)

    1.1. Identificación y objeto de proyecto
  • 1.2. Agentes

    1.2.1. Promotor.
    1.2.2. Proyectista.
    1.2.3. Otros técnicos.

  • 1.3. Información previa: antecedentes y condicionantes de partida
  • 1.4. Descripción del proyecto
    1.4.1. Descripción general del edificio, programa de necesidades, uso característico del edificio y otros usos previstos, relación con el entorno.1.4.2. Marco legal aplicable de ámbito estatal, autonómico y local.1.4.3. Justificación del cumplimiento de la normativa urbanística, ordenanzas municipales y otras normativas.1.4.4. Descripción de la geometría del edificio, volumen, superficies útiles y construidas, accesos y evacuación.1.4.5. Descripción general de los parámetros que determinan las previsiones técnicas a considerar en el proyecto.
  • 1.5. Prestaciones del edificio
    1.5.1. Prestaciones producto del cumplimiento de los requisitos básicos del CTE1.5.2. Prestaciones en relación a los requisitos funcionales del edificio.1.5.3. Prestaciones que superan los umbrales establecidos en el CTE.1.5.4. Limitaciones de uso del edificio

    MEDICION y PRESUPUESTO (Formato .BC3)
Especificaciones de productos
Attribute nameAttribute value
FormatosDOC, DWG, PDF, BC3
Norma

CTE
RITE
REBT

Total páginas147
Total ficheros14
Tamaño23,2 MB
ZonaFachada
