Proyecto de renovación de la instalación eléctrica de una guardería

Sé el primero en opinar sobre este producto
La renovación de la instalación eléctrica de Baja Tensión de una guardería de casi 300 metros cuadrados es el objeto de este proyecto editable. La nueva instalación se proyecta acorde con la normativa de electricidad vigente para este uso, por lo que la descarga de esta plantilla supone una completa ayuda para afrontar este tipo de trabajos.

Formatos

DOC DWG PDF BC3
Partner: Guillermo David Berenguer Solbes
Descarga demo PDF
115,00 € IVA incl.
IVA no aplicable a clientes fuera de la UE y de Canarias

Licencia de uso

  • Detalles
  • Especificaciones
  • Opiniones de clientes

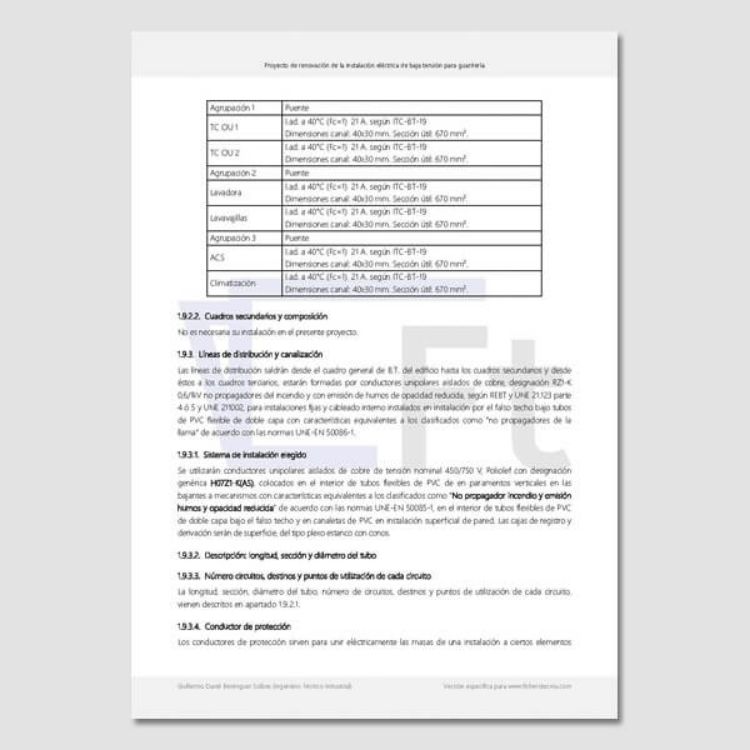

MEMORIA (38 páginas, formato .DOC)
1. MEMORIA
1.1. Resumen de características.
1.2. Objeto del proyecto.
1.3. Nombre, domicilio social.
1.4. Reglamentación y normas técnicas consideradas.
1.5 Emplazamiento de las instalaciones.
1.6. Potencia prevista (descripción de sus elementos).
1.7. Descripción del local.
1.8 Descripción de las instalaciones de enlace.
1.8.1. Centro de transformación (en su caso). 1.8.2. Caja general de protección. 1.8.3. Equipos de medida. 1.8.4. Línea general de alimentación / derivación individual.
1.9. Descripción de la instalación interior.
1.9.1. Clasificación y características de las instalaciones según riesgo de las dependencias de los locales: 1.9.2. Cuadro general de distribución. 1.9.3. Líneas de distribución y canalización. 1.9.4. Suministros complementarios o de seguridad. (Justificando la solución adoptada).
1.10. Alumbrado de emergencia.
1.10.1. Seguridad. 1.10.2. Reemplazamiento.
1.11. Línea de puesta a tierra.
1.11.1. Tomas de tierra (electrodos). 1.11.2. Líneas principales de tierra. 1.11.3. Derivaciones de las líneas principales de tierra. 1.11.4. Conductores de protección.
1.12. Red de equipotencialidad.
1.13. Instalación con fines especiales.
1.14. Ejecución y tramitación de las instalaciones.

2. CÁLCULOS JUSTIFICATIVOS
2.1. Tensión nominal.
2.2. Fórmulas utilizadas.

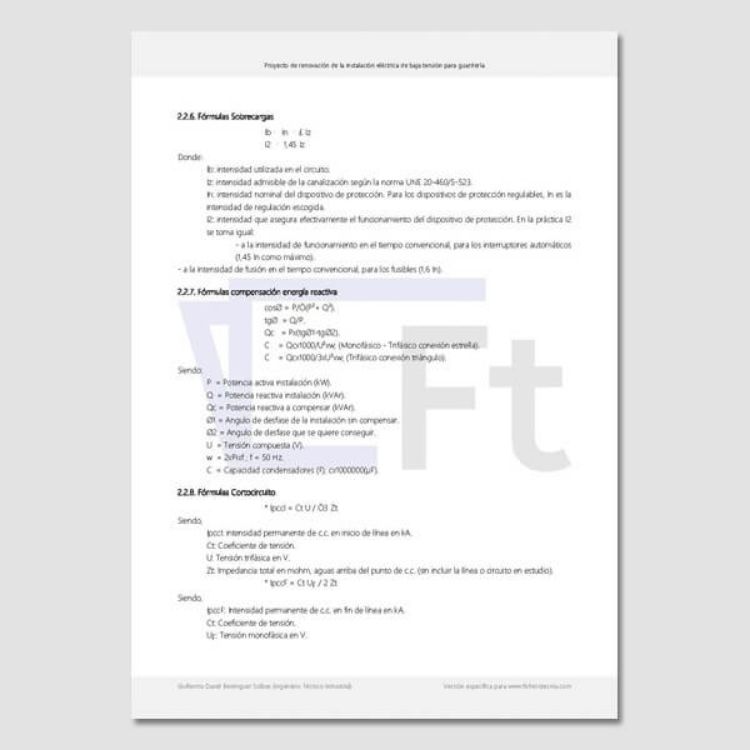

2.2.1. Intensidad de corriente. 2.2.2. Caída de tensión. 2.2.3. Cálculo de secciones. 2.2.4. Cálculo del número de luminarias. 2.2.5. Fórmula conductividad eléctrica. 2.2.6. Fórmulas sobrecargas. 2.2.7. Fórmulas compensación energía reactiva. 2.2.8. Fórmulas cortocircuito. 2.2.9. Fórmulas embarrados. 2.2.10. Comprobación por solicitación térmica en cortocircuito. 2.2.11. Fórmulas resistencia tierra.
2.3. Potencias.
2.4. Cálculo luminotécnico.
2.5. Cálculos eléctricos: alumbrado y fuerza motriz.
2.5.1. Cuadro general de mando y protección. 2.5.2. Cortocircuito. 2.5.3. Cálculo de la puesta a tierra. 2.5.4 Armónicos. 2.5.5. Sobretensiones.
2.6. Cálculo del aforo del local en relación con la ITC-BT-28.
2.7. Control de recepción en obra de productos.

PLANOS (2 planos, formato .DWG)

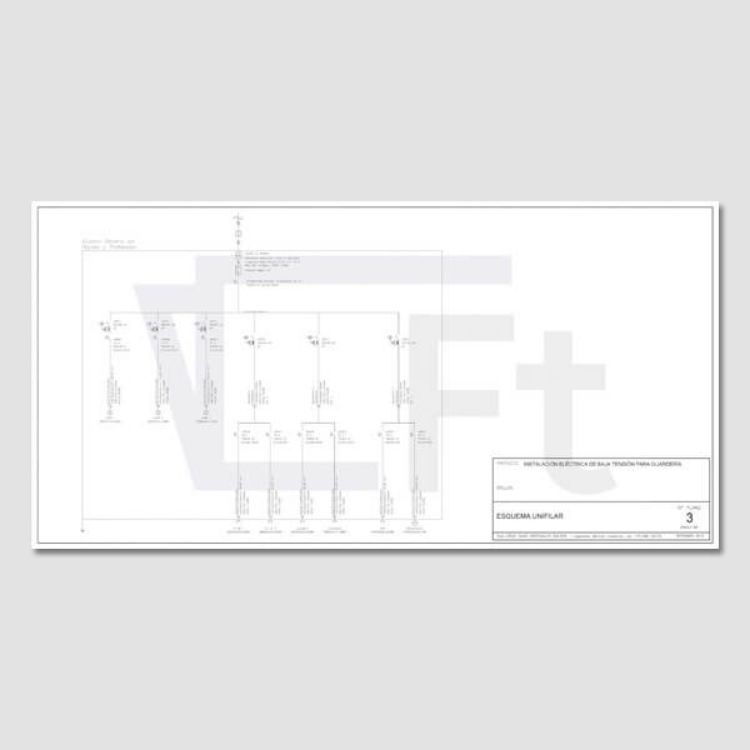

Planta general – Instalación eléctrica de B.T. / Esquema unifilar – Instalación eléctrica de B.T.

PLIEGO DE CONDICIONES (17 páginas, formato .DOC)
1. Calidad de materiales. 1.1. Conductores eléctricos. 1.2. Conductores de protección. 1.3. Identificación de los conductores. 1.4. Tubos protectores. 1.5. Cajas de empalme y derivación. 1.6. Aparatos de mando y maniobra. 1.7. Aparatos de protección. 1.8. Flujo nominal de las lámparas contenidas en una luminaria. 2. Normas de ejecución de las instalaciones. 3. Pruebas reglamentarias. 4. Condiciones de uso, mantenimiento y seguridad. 5. Certificados y documentación que debe disponer el titular. Autorización de la instalación. 6. Libro de órdenes.

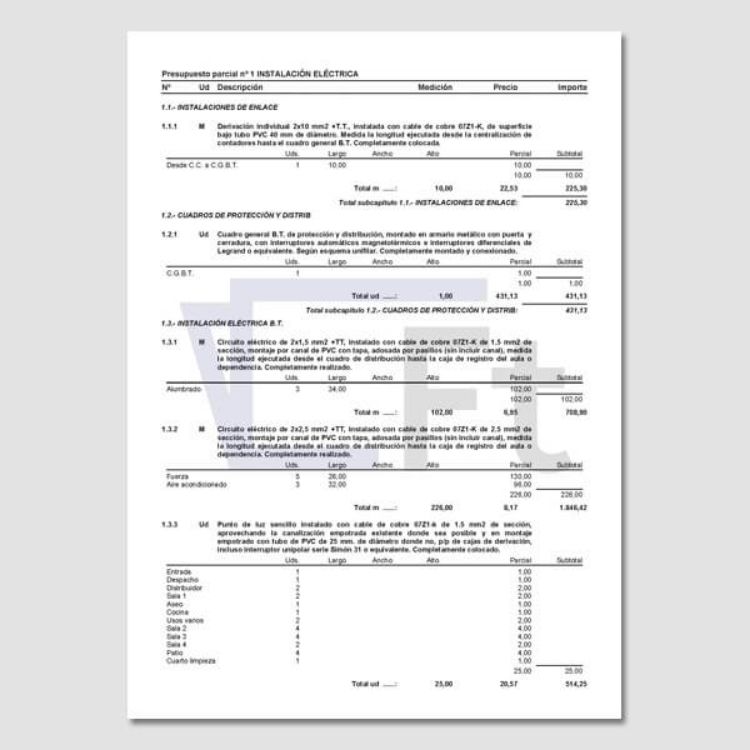

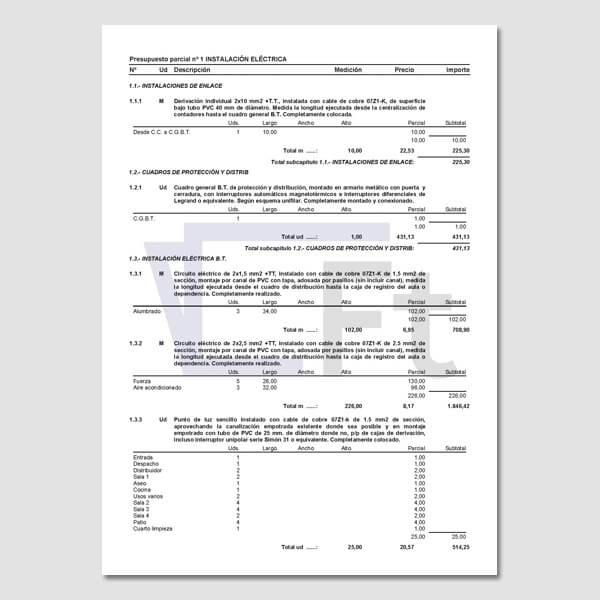

MEDICIÓN Y PRESUPUESTO (4 páginas, formatos .BC3 y .PDF)
Instalación eléctrica.
1.- Instalaciones de enlace. 2.- Cuadros de protección y distribución. 3.- Instalación eléctrica B.T. 4.- Aparatos de iluminación.
Especificaciones de productos
Attribute nameAttribute value
TamañoArchivo ZIP - 611 Kb
Total ficheros4
NormaReglamento Electrotécnico de Baja Tensión.
Total páginas61
FormatosDOC, DWG, PDF, BC3
